Датчики угла поворота - синусно-косинусные вращающиеся трансформаторы ПУИ 067, 87391-22

87391-22
Датчики угла поворота - синусно-косинусные вращающиеся трансформаторы ПУИ 067 (далее по тексту - датчики) предназначены для измерения угловых перемещений ротора датчика и преобразования их в электрические сигналы переменного тока, амплитуды напряжений которых отображают синусную и косинусную зависимости от углового перемещения ротора.
Карточка СИ
Номер в госреестре 87391-22
Наименование СИ Датчики угла поворота - синусно-косинусные вращающиеся трансформаторы
Обозначение типа СИ ПУИ 067
Изготовитель Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Год регистрации 2022
Срок свидетельства 22.11.2027
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Описание типа скачать
Методика поверки скачать

Назначение

Датчики угла поворота - синусно-косинусные вращающиеся трансформаторы ПУИ 067 (далее по тексту - датчики) предназначены для измерения угловых перемещений ротора датчика и преобразования их в электрические сигналы переменного тока, амплитуды напряжений которых отображают синусную и косинусную зависимости от углового перемещения ротора.

Описание

Конструктивно датчик состоит из двух частей: статора и ротора, непосредственно встраиваемых в изделие в соответствующие посадочные места.

Датчик функционально состоит из индукционного преобразователя угла (далее по тексту - ИПУ) и кольцевого трансформатора (далее по тексту - КТ).

Принцип действия датчика заключается в следующем - при подаче напряжения питания, сигнал с первичной обмотки КТ индуцируется на вторичную обмотку КТ и далее поступает на входную обмотку ИПУ, при этом в выходных обмотках ИПУ наводятся ЭДС, амплитуды которых находятся в синусной и косинусной функциональной зависимости от угла поворота ротора.

КТ предназначен для передачи напряжения возбуждения на ротор датчика бесконтактным способом. КТ представляет собой индукционный трансформатор переменного тока, состоящий из кольцевых ротора и статора, разделенных воздушным зазором, с диаметральными обмотками. Первичная обмотка КТ, являющаяся обмоткой возбуждения датчика, располагается на статоре, вторичная обмотка - на роторе.

ИПУ является двухполюсным вращающимся трансформатором с синусоидально-распределенными обмотками на роторе и статоре, по две обмотки на каждом. Входная обмотка ИПУ располагается на роторе и соединена со вторичной обмоткой КТ. Замкнутая квадратурная обмотка ИПУ располагается на роторе. Выходные синусная и косинусная обмотки ИПУ располагаются на магнитопроводе статора.

Для внешнего соединения датчик имеет контакты, расположенные на статоре.

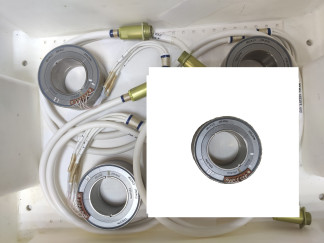

Нанесение знака поверки и знака утверждения типа на преобразователи не предусмотрено. Внешний вид преобразователя, место обозначения индекса и заводского номера представлен на рисунке 1.

Технические характеристики

Таблица 1 - Метрологические характеристики датчика

Наименование характеристики

Значение

Диапазон измерений угловых перемещений

от 0° до 360°

Выходной сигнал

Напряжения переменного тока, отображающие синусную и косинусную зависимости амплитуды напряжений от углового перемещения ротора датчика

Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений

±10'

Пределы допускаемой дополнительной абсолютной погрешности измерений угловых перемещений от воздействия повышенной и пониженной температуры

±5'

Примечания

1    Нормальные климатические условия характеризуются температурой окружающей среды от плюс 15 °С до плюс 35 °С, относительной влажностью воздуха от 45 % до 75 % и атмосферным давлением от 8,6-104 до 10,6-104 Па (от 645 до 795 мм рт. ст.). При температуре воздуха свыше плюс 30 °С относительная влажность не должна превышать 70 %.

2    Указанное значение дополнительной абсолютной погрешности измерений угловых перемещений от воздействия повышенной и пониженной температуры нормируется при воздействии пониженной температуры в диапазоне от минус 60 °С до плюс 15 °С и при воздействии от повышенной температуре в диапазоне от плюс 35°С до плюс 100 °С.

3    Указанные значения погрешностей достигаются при использовании датчика с аналого-цифровым преобразователем сигналов вращающихся трансформаторов, представляющим собой одноотсчетный одноканальный преобразователь «амлитуда-код», применяемым в качестве источника синусоидальных напряжений для питания обмоток возбуждения датчиков и в качестве преобразователя амплитуды выходных напряжений датчиков в двоичные коды, пропорциональные углу поворота роторов датчиков и имеющим разрешение не менее 14 разрядов в отсчете.

Таблица 2 - Основные технические характеристики датчика

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 4000 Гц, В

6,0 ± 0,5

Потребляемый ток, А, не более

0,050

Коэффициент трансформации, не менее

0,2

Диапазон температуры окружающей среды, °С

от - 60 до + 100

Масса, кг, не более

0,450

Габаритные размеры, мм

- диаметр

73-0,013

- высота

35-0,062

Знак утверждения типа

наносится на титульных листах эксплуатационной документации типографическим способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик

СДАИ.401261.007

1 шт.

Формуляр

СДАИ.401261.007Ф0

1 экз.

Ведомость эксплуатационных документов

СДАИ.401261.007ВЭ

1 экз.

Руководство по эксплуатации

СДАИ.401261.007РЭ

1 экз.

Руководство по эксплуатации, опись альбома

СДАИ.401261.0070П

1 экз.

Г абаритный чертеж

СДАИ.401261.007ГЧ

1 экз.

Схема электрическая подключения

СДАИ.401261.007Э5

1 экз.

Методика поверки

1 экз.

Примечание - Ведомость эксплуатационных документов, руководство по эксплуатации, опись альбома, габаритный чертеж, схема электрическая подключения поставляются с первой партией датчиков, отправляемых в каждый адрес, далее при корректировке документа и по требованию потребителя по отдельному договору.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации СДАИ.401261.007РЭ.

Нормативные документы

Датчик угла поворота - синусно-косинусный вращающийся трансформатор ПУИ 067. Технические условия СДАИ.401261.007ТУ.

Правообладатель

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10 Телефон (факс): (8412) 56-55-63, 55-14-99 E-mail: info@niifi.ru

87391-22
Номер в ГРСИ РФ:
87391-22
Производитель / заявитель:
Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Год регистрации:
2022
Cрок действия реестра:
22.11.2027
