Измерители текущих значений времени с видеофиксацией "Паркон-А", 87396-22

Измерители текущих значений времени с видеофиксацией «Паркон-А» (далее -измерители) предназначены для измерений текущих навигационных параметров, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU) с целью записи времени и координат местоположения в автоматически сохраняемый видеокадр.
Карточка СИ
Номер в госреестре 87396-22
Наименование СИ Измерители текущих значений времени с видеофиксацией
Обозначение типа СИ "Паркон-А"
Изготовитель Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург
Год регистрации 2022
Срок свидетельства 22.11.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Измерители текущих значений времени с видеофиксацией «Паркон-А» (далее -измерители) предназначены для измерений текущих навигационных параметров, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU) с целью записи времени и координат местоположения в автоматически сохраняемый видеокадр.

Описание

Принцип действия измерителей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1 навигационным модулем ГНСС.

Измерители выпускаются в двух исполнениях «Паркон-А» и «Паркон-А»2, которые отличаются блоками обработки информации, количеством подключаемых видеокамер и диапазоном рабочих температур.

Измерители исполнения «Паркон-А» состоят из блока обработки информации, видеокамеры, навигационной и связной антенн. Для подключения к блоку обработки информации видеокамера имеет коммуникационный разъём на задней или на боковой панели корпуса.

Измерители исполнения «Паркон-А»2 состоят из блока обработки информации, от одной до четырех видеокамер, навигационной и связной антенн.

На лицевой панели блока обработки информации расположены индикаторы текущих состояний блока, видеокамеры, навигационной антенны, GSM-антенны, Wi-Fi-антенны, внешней карты памяти, синхронизации времени и передачи данных.

Измерители проводят измерения как на стоянке, так и при движении колесного транспортного средства, на котором установлены, со скоростью до 130 км/ч.

Управление режимами работы и настройка измерителей осуществляется с помощью встроенного программного обеспечения, доступ к которому осуществляется через WEB-интерфейс.

Функционально измерители применяются для фиксации в автоматическом режиме нарушений правил дорожного движения: стоянка запрещена, остановка запрещена, движение по полосе для маршрутных ТС, движение по трамвайным путям, а также других нарушений, связанных с неправильным положением движущихся или неподвижных ТС на проезжей части и прилегающих территориях.

Алгоритм фиксации нарушений выполняется измерителем за счет автоматической привязки распознанного ГРЗ к результатам измерения текущего времени и координат транспортного средства, изображение которого сохранено в памяти измерителя, а также сравнения этих координат с навигационными координатами зоны, в которой запрещено движение и/или остановка (стоянка). Для предотвращения многократной фиксации одного и того же нарушения разными измерителями «Паркон-А», а также для фиксации нарушений на

основании данных, полученных от других измерителей «Паркон-А», используется ПО «Контрольно-диспетчерская утилита».

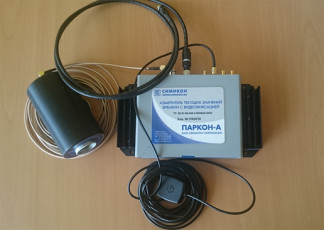

Общий вид измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место пломбировки от несанкционированного доступа представлено на рисунке 2.

а. Исполнение «Паркон-А»    б. Исполнение «Паркон-А»2

Рисунок 3 - Пример маркировки измерителей.

^ симикон

та www.«m*com.«u

ИЗМЕРИТЕЛЬ ТЕКУЩИХ ЗНАЧЕНИЙ ВРЕМЕНИ С ВИДЕОФИКСАЦИЕЙ

ПАРКОН-А

ТУ 26.5 1.66-045-31003820-20»

БЛОК ОБРАБОТКИ ИНФОРМАЦИИ

Программное обеспечение

Комплексы работают под управлением встроенного программного обеспечения (ПО).

ПО разделено на метрологически значимую и метрологически незначимую части. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Таблица 1 - Идентификационное данные метрологически

значимой части ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

SimFWParkon A

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО

01 a9ac071 a228d2974f9657f171 e332e0 7a21049

Алгоритм вычисления цифрового идентификатора ПО

SHA1

Технические характеристики

Таблица 2— Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU), с

±2

Пределы допускаемой абсолютной инструментальной погрешности определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от источника постоянного тока, В

от 11 до 27

Г абаритные размеры составных частей измерителя, мм, не более - видеокамера

- длина

120

- диаметр

65

- блок обработки информации исполнения «Паркон-А»

- длина

200

- ширина

120

- высота

40

- блок обработки информации исполнения «Паркон-А»2

- длина

210

- ширина

190

- высота

100

Масса составных частей измерителя, кг, не более:

- видеокамера

0,35

- блок обработки информации исполнения «Паркон-А»

0,70

- блок обработки информации исполнения «Паркон-А»2

3,00

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- исполнение «Паркон-А»

от -10 до +50

- исполнение «Паркон-А»2

от -30 до +50

- относительная влажность при температуре окружающего воздуха +25 °С, %,

не более

98

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус блока обработки информации в виде наклейки.

Комплектность

Таблица 4— Комплектность средства измерений

Наименование

Обозначение

Количество

1 Измеритель текущих значений времени с видеофиксацией в составе:

«Паркон-А» / «Паркон-А»2

1 шт.

1.1 Видеокамера

-    исполнение «Паркон-А»

-    исполнение «Паркон-А»2

ПАВТ.13.00-хх

1 шт. от 1 до 4 шт.

1.2 Блок обработки информации

-    для исполнения «Паркон-А»

-    для исполнения «Паркон-А»2

ПАВТ.10.51-хх ПАВТ 8К10.005-хх

1 шт.

1.3 ГЛОНАСС/GPS антенна

-

1 шт.

2 Комплект соединительных и интерфейсных кабелей

-

1 компл.

3 Руководство по эксплуатации

ГДЯК.425790.038 РЭ

1 экз.

4 Формуляр

ГДЯК.425790.038 ФО

1 экз.

5 Методика поверки

1 экз.

6 Дополнительное оборудование*

-

-

* -поставляется по дополнительной заявке

Сведения о методах измерений

изложены в разделе «Назначение и принцип действия» документа ГДЯК 425790.038 РЭ «Измерители текущих значений времени с видеофиксацией «Паркон-А». Руководство по эксплуатации».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Измерители текущих значений времени с видеофиксацией «Паркон-А». ТУ 26.51.66-045-31002820-2022.

Правообладатель

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

ИНН 7804040165

Юридический адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3,

стр. 1, пом. 824

Тел.:+ 7 812 670-09-09

Факс: +7 812 324-6151

Web-сайт: http://www.simicon.ru

E-mail: ruinfo@simicon.com

Зарегистрировано поверок 231
Поверителей 2
Актуальность данных 06.12.2024
