| Номер в госреестре | 87397-22 |
| Наименование СИ | Анализаторы оптико-эмиссионные |
| Обозначение типа СИ | CXR |
| Изготовитель | Wuxi Create Analytical Instrument Co., Ltd, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 22.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы оптико-эмиссионные CXR (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.
Принцип действия анализаторов основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемого образца.
Конструктивно анализаторы состоят из оптической системы, которая включает в себя: искровой стенд, раму, дифракционную решетку и набор КМОП-матриц.
Искровой стенд содержит в себе систему продувки аргоном для исключения окисления при обыскривании, удаления продуктов обыскривания, а также для исключения загрязнения оптического окна. Автоматическое управление потоком аргона позволяет оптимизировать его расход.
Для регистрации интенсивностей спектральных линий определяемых элементов в оптической камере установлены КМОП-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени.
Анализаторы выпускаются двух модификаций: CXR-950 и CXR-980, которые отличаются спектральным диапазоном, габаритными размерами, массой, потребляемой мощностью и применением вакуумного насоса в модификации CXR-980.
Каждая из модификаций выпускается в настольном и напольном исполнении.
Пломбирование анализаторов не предусмотрено. Корпус анализаторов окрашивается в цвета, которые определяет изготовитель.
Серийный номер анализаторов наносится на маркировочную табличку, закрепленную на корпусе анализаторов в виде ламинированной этикетки, имеет числовой формат. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.

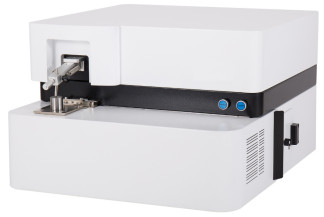

Общий вид анализаторов и место нанесения серийного номера представлены на рисунках 1-2.
Место нанесения серийного номера
Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Spectrometer Analysis Software |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 6.1.001 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Спектральный диапазон, нм: - CXR-950 | от 160 до 900 |
| - CXR-980 | от 130 до 900 |
| Диапазон показаний массовой доли элементов в твердых образцах, % | от 0,0001 до 99,9 |
| Диапазон измерений массовой доли элементов в твердых образцах, % | от 0,001 до 50 |
| Пределы допускаемой относительной неисключенной составляющей систематической погрешности измерений массовой доли элементов, %, в поддиапазонах: - от 0,001 до 0,1 % включ. | ±30 |
| - св. 0,1 до 1,0 % включ. | ±10 |
| - св. 1,0 до 50 % включ. | ±5,0 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) массовой доли элементов, %, в поддиапазонах: - от 0,001 до 0,1 % включ. | 30 |
| - св. 0,1 до 1,0 % включ. | 10 |
| - св. 1,0 до 50 % включ. | 5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| CXR-950 | CXR-980 | |
| Габаритные размеры, мм, не более: настольное исполнение - высота | 350 | 460 |
| - ширина | 490 | 820 |
| - длина | 660 | 700 |
| напольное исполнение - высота | 1130 | 1230 |
| - ширина | 490 | 820 |
| - длина | 660 | 700 |
| Масса, кг, не более: - настольное исполнение | 45 | 100 |
| - напольное исполнение | 80 | 138 |
| Наименование характеристики | Значение | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220±30 | |
| - частота переменного тока, Г ц | 50±1 | |
| Потребляемая мощность, Вт, не более | 300 | 700 |
| Чистота аргона, %, не ниже | 99,998 | |
| Давление на выходном манометре редуктора аргона, МПа, не менее | 4 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +5 до +40 | |
| - относительная влажность воздуха без конденсата, % | от 10 до 90 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 11 | |
| Средняя наработка на отказ, ч | 150 000 | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор оптико-эмиссионный | CXR-950 | 1 шт.1 |
| Руководство по эксплуатации | - | 1 экз.2 |
| Методика поверки | - | 1 экз.2 |
| Паспорт | - | 1 экз. |
| Примечания: 1 возможна замена на Анализатор оптико-эмиссионный CXR-980 2 по требованию или в электронном виде | ||
приведены для модификации CXR-950 в разделе 4.5 «Руководство по эксплуатации оптикоэмиссионного анализатора CXR-950», для модификации CXR-980 в разделе 4.4 «Руководство по эксплуатации оптико-эмиссионного анализатора CXR-980».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация Wuxi Create Analytical Instrument Co., Ltd, Китай.
Правообладатель
Wuxi Create Analytical Instrument Co., Ltd
Адрес: No.8 Chaoyang Road, Hudai Industrial Park, Binhu District, Wuxi, Китай
