Анализаторы пыли MP101M, 87400-22

Назначение

Анализаторы пыли MP101M (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в атмосферном воздухе и воздухе рабочей зоны.

Описание

Принцип действия анализаторов - радиоизотопный. Анализируемая проба воздуха прокачивается через фильтровальную ленту с помощью побудителя расхода. Осаждённые на её поверхности частицы пыли поглощают проходящее через них бета-излучение, испускаемое источником ионизирующего излучения на основе углерода-14 (14С). Регистрация прошедшего излучения осуществляется детектором - счётчиком Гейгера-Мюллера. Ослабление бета-излучения вследствие наличия на фильтровальной ленте частиц пыли пропорционально их массе.

Конструктивно анализаторы состоят из измерительного блока, насоса и пробоотборного зонда.

Измерительный блок включает в себя источник и приёмник бета-излучения, лентопротяжный механизм, катушки подачи и приёма фильтровальной ленты, систему задания объёмного расхода пробы, сенсорный ЖК-дисплей, электронные и механические компоненты.

Создание постоянного объёмного расхода через пробоотборный тракт обеспечивается с помощью внешнего вакуумного насоса. Поддержание постоянного объёмного расхода со значением 1,0 м3/ч с учётом компенсации перепада давления на фильтровальной ленте и изменений параметров окружающего воздуха осуществляется с помощью приводного клапана и диафрагменной системы на основе показаний датчиков дифференциального давления, атмосферного давления и внутренней температуры системы.

С целью отбора аэрозольных частиц суммарных фракций пыли (TSP), фракций PM10, PM2.5 и PM1 пробоотборный зонд может оснащаться защитным оголовником или фракционными разделителями различных типов и конструкций. Пробоотборная линия зонда имеет функцию нагрева с целью предотвращения образования конденсата на её внутренней поверхности. Степень нагрева автоматически регулируется в зависимости от показаний метеостанции (температура, относительная влажность окружающего воздуха), размещаемой непосредственно на зонде. В зависимости от заказа длина пробоотборного зонда может составлять: 1; 1,5; 2,0; 2,75 м и более.

С целью мгновенной оценки значений массовой концентрации аэрозольных частиц по фракциям предусмотрено оснащение анализатора оптическим индикатором, принцип действия которого основан на регистрации рассеяния частицами пыли оптического излучения. Прокачка пробы осуществляется с помощью встроенного в индикатор центробежного вентилятора. Монтаж осуществляется непосредственно на пробоотборный зонд.

Анализаторы выпускаются в виде одного исполнения, предназначенного для размещения в станциях контроля и мониторинга атмосферного воздуха (монтаж измерительного блока осуществляется в 19-дюймовую стойку), на стену с помощью соответствующих креплений, либо иную поверхность. По отдельному заказу возможна поставка анализатора с размещением блоков внутри металлического шкафа с защитой от воздействия окружающей среды и системой поддержания параметров микроклимата.

Управление анализаторами осуществляется с помощью специализированного программного обеспечения посредством сенсорного ЖК-дисплея или через веб-интерфейс по локальной проводной или беспроводной сети.

Передача данных осуществляется по цифровым интерфейсам RS-232/RS-422, Ethernet и USB. Предусмотрено оснащение аналоговыми и цифровыми входами/выходами. Электрическое питание осуществляется от сети переменного тока.

Результаты измерений, полученные на основе радиоизотопного принципа действия, представляются в виде значений массовой концентрации пыли с учётом установленного на пробоотборном зонде защитного оголовника или фракционного разделителя.

Общий вид анализаторов, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса и нанесение знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе измерительного блока. На этикетке указывается заводской номер в цифровом формате.

б) пробоотборный зонд, оснащённый импактором,

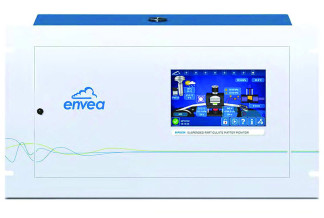

а) измерительный блок (фронтальная панель)

метеостанцией и оптическим индикатором

Рисунок 1 - Общий вид анализаторов

Место нанесения знака утверждения типа

СРМ    CapteurT/HR

# #

■

envea_

туреНШЕЮН N° НЕШЯН

Шя ±io%VAC    ETF А

W С €

^ ^ MADE IN FRANCE

|вааам +33 (0)1 39 22 38 00 - www.envea.global

а) измерительный блок (задняя панель)

б) этикетка

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики 1)

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится

на корпус измерительного блока с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность анализаторов

Сведения о методах измерений

приведены в руководстве по эксплуатации на анализаторы, глава 3 «Эксплуатация».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;

Стандарт предприятия ENVEA.

Правообладатель

ENVEA, Франция

Адрес: 111, Boulevard Robespierre, 78304 Poissy Cedex, France

Телефон: +33(0)-1-39-22-38-00

Факс: +33(0)-1-39-65-38-08

Web-сайт: www.envea.com

E-mail: info@envea.global
