| Номер в госреестре | 87405-22 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | ЭМИР-1 |
| Изготовитель | Общество с ограниченной ответственностью "Электролаборатория ЭЛПЭК" (ООО "Электролаборатория ЭЛПЭК"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 18.11.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные ЭМИР-1 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il^In», кнопку для ручного переключения режимов индикации «Просмотр».
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).
В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.
Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения
® © © ® © @ ® ® ® © О ©<0>
ЭМИР-1 -ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- X - X
(Г) Тип счетчика
(2) Тип корпуса
W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 W3 - для установки на щиток, модификация 3 W6 - для установки на щиток, модификация 6 W6b - для установки на щиток, модификация 6b W9 - для установки на щиток, модификация 9 D1 - для установки на DIN-рейку, модификация 1 D4 - для установки на DIN-рейку, модификация 4 D5 - для установки на DIN-рейку, модификация 5 D17 - для установки на DIN-рейку, модификация 17 SP1 - для установки на опору ЛЭП, модификация 1 SP2 - для установки на опору ЛЭП, модификация 2 SP3 - для установки на опору ЛЭП, модификация 3
(3) Класс точности
A1 - класс точности 1 по ГОСТ 31819.21
A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23
(4) Номинальное напряжение
220 - 220 В 230-230 В
(5) Базовый ток
5 - 5 А 10- 10 А
(6) Максимальный ток
50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
(7) Количество и тип измерительных элементов
S - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
(8) Основной интерфейс
CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГ ц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса
(9) Дополнительные интерфейсы
CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГ ц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГ ц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует (Л) Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940 Р2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940 (Л) Дополнительные функции
H - датчик магнитного поля In - дискретный вход, где n - количество входов K - реле управления нагрузкой в цепи тока L - подсветка индикатора
M - измерение параметров качества электрической энергии
O - оптопорт
Qn - дискретный выход, где n - количество выходов R - защита от выкручивания винтов кожуха U - защита целостности корпуса
Vn - электронная пломба, где n - номер модификации электронных пломб
Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)
(Нет символа) - дополнительные функции отсутствуют
(Q) Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях (Q У словия эксплуатации
(Нет символа) - температура окружающей среды от -40 до 70 °С F - температура окружающей среды от -45 до 85 °С
Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «К», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:
- фазного напряжения;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазного тока;
- тока нейтрали (только счетчики с символами «SS», «ST» и «ТТ» в условном обозначении);
- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «ТТ» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мощности;
- реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
- полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);
- коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.
Знак поверки наносится на счетчик.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

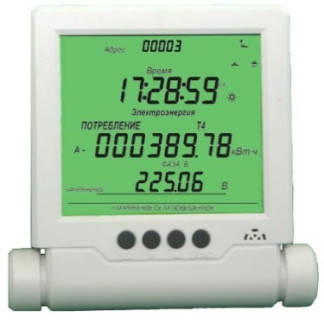

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 13. Общий вид дистанционного индикаторного устройства приведен на рисунке 14.
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчиков
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MT2 | MT3 | MT4 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 254A | 3AC6 | 54AD |
| Алгоритм вычисления цифрового идентификатора ПО | CRC | CRC | CRC |
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
| Символы в условном обозначении | Класс точности при измерении энергии | |
| активной | реактивной | |
| A1 | 1 | - |
| A1R1 | 1 | 1 |
| A1R2 | 1 | 2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
| Класс точности счетчика | |||
| 1 по ГОСТ 31819.21-2012 | 1 по ГОСТ 31819.23-2012 | 2 по ГОСТ 31819.23-2012 | |
| Стартовый ток | 0,0025 1б | 0,0025 1б | 0,005 1б |
Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии
| Параметр | Пределы допускаемой погрешности измерений: абсолютной А, относительной 5 |
| Частота, Г ц | ±0,05 (А) |
| Отклонение частоты, Г ц | ±0,05 (А) |
| Активная мощность, % | |
| - в диапазоне 0,051б < I < 0,11б | ±1,5 (5) |
| - в диапазоне 0,11б < I < 1макс | ±1 (5) |
| Реактивная мощность, % | |
| - в диапазоне 0,051б < I < 0,11б | ±1,5 (5) |
| - в диапазоне 0,11б < I < 1макс | ±1 (5) |
| Полная мощность, % | |
| - в диапазоне 0,051б < I < 0,11б | ±1,5 (5) |
| - в диапазоне 0, Ш < I < I^okc | ±1 (5) |
| Положительное отклонение напряжения, % | ±0,5 (А) |
| Отрицательное отклонение напряжения, % | ±0,5 (А) |
| Напряжение, % | ±1 (5) |
| Фазный ток, % | |
| - в диапазоне 0,05!б < I < 0, Ш | ±1,5 (5) |
| - в диапазоне 0, Ш < I < I^okc | ±1 (5) |
| Ток нейтрали, % - в диапазоне 0,05!б < I < 0, Ш | ±1,5 (5) |
| - в диапазоне 0,Ш < I < Im0kc | ±1 (5) |
| Коэффициент мощности, % | ±2 (5) |
| Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5 | |
Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное напряжение Uhom, В | 220; 230 |
| Базовый ток h, А | 5; 10 |
| Максимальный ток I^aKc, А | 50; 60; 80; 100 |
| Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-хх-хх-хх-?х-хМхх^» - коэффициент мощности | от 0,05!б до IMaKc (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Наименование характеристики | Значение |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Г ц | 50 ± 7,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с | ±0,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с | ±1 |
| Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с | ±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур) |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключенных к источнику резервного питания | (от 0,75 до 1,2) ином (от 0,55 до 1,3) и„ом (от 0,05 до 1,3) Uhom |
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,051б до 1макс |
| Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключенных к источнику резервного питания | от 0 до 25 от 0 до 45 от 0 до 90 |
| Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключенных к источнику резервного питания | от 0 до 20 от 0 до 30 от 0 до 30 |
| Диапазон измерений коэффициента мощности | от -1 до 1 |
| Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - коэффициент мощности | от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Наименование характеристики | Значение |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | от 800 до 10000 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч) | от 800 до 10000 |
| Количество десятичных знаков отсчетного устройства, не менее | 8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не более | 0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более | 0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, В • А (Вт), не более | 10 (2) |
| Длительность хранения информации при отключении питания, лет, не менее | 35 |
| Срок службы батареи, лет, не менее | 16 |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 24 36 |
| Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Интервал усреднения мощности для фиксации профиля нагрузки, мин1) | 30 |
| Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Количество записей в журнале событий, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 384 1000 |
| Наименование характеристики | Значение |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее | 1 |
| Скорость обмена информацией по интерфейсам, бит/с, не менее | 9600 |
| Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W1 - W2 - W3 - W6 - W6b - W9 - D1 - D4 - D5 - D17 - SP1 - SP2 - SP3 | 196x121x60 182x125x55 201x118x74 209x128x104 209x128x110 209x128x76 130x90x69 160x90x69 110x89x61 130x90x71 240x165x77 160x110x65 180x165x77 |
| Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды, °С, для счетчиков с символом «F» - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от -45 до +85 от 30 до 98 от 70 до 106,7 |
| Масса, кг, не более | 1,5 |
| Срок службы счетчика, лет, не менее | 35 |
| Средняя наработка на отказ, ч, не менее | 350000 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (!тек ^зо)/30, где ImeK - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут. | |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 7.
Таблица 7 - Комплект поставки счетчиков
| Наименование | Обозначение | Количество | Примечание |
| Счетчик электрической энергии однофазный многофункциональный | ЭМИР-1 | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Руководство по эксплуатации | МИРТ.411152.190РЭ | 1 шт. | В электронном виде |
| Формуляр | МИРТ.411152.190ФО | 1 шт. | В бумажном виде |
| Дистанционное индикаторное устройство | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки |
| Кронштейн для крепления на опоре ЛЭП | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП |
| Упаковка | - | 1 шт. | Потребительская тара |
| Технологическое программное обеспечение | - | 1 шт. | В электронном виде по отдельному заказу |
| Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте элпэк.рф и свободно доступны для загрузки. | |||
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.190РЭ.
Нормативные документы, устанавливающие требования к средству измерения
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 23 июля 2021 г. №1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
МИРТ.411152.190ТУ «Счетчики электрической энергии однофазные многофункциональные ЭМИР-1. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «МИРТЕК»
(ООО «МИРТЕК»)
ИНН 2635813531
355037, г. Ставрополь, ул. Доваторцев, д. 33А Телефон: +7 (8652) 22-68-68 E-mail: info@mirtekgroup.ru Web-сайт: mirtekgroup.com
| Зарегистрировано поверок | 4100 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
