| Номер в госреестре | 87406-22 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | ЭМИР-3 |
| Изготовитель | Общество с ограниченной ответственностью "Электролаборатория ЭЛПЭК" (ООО "Электролаборатория ЭЛПЭК"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 18.11.2027 |
| МПИ (интервал между поверками) | 16 лет - для счетчиков классов точности 1 и 2; 10 лет - для счетчиков классов точности 0,2S и 0,5S |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).
В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.
Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
® © ® © ® © ® ® ® ® © © ©
ЭМИР-3 -ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- X - X
(Г) Тип счетчика
(2) Тип корпуса
W31 - для установки на щиток, модификация 1 W32 - для установки на щиток, модификация 2 W33 - для установки на щиток, модификация 3 D31 - для установки на DIN-рейку, модификация 1 D33 - для установки на DIN-рейку, модификация 3 D34 - для установки на DIN-рейку, модификация 4 D35 - для установки на DIN-рейку, модификация 5 D37 - для установки на DIN-рейку, модификация 7 SP31 - для установки на опору ЛЭП, модификация 1
(3) Класс точности
A1 - класс точности 1 по ГОСТ 31819.21 A0.5 - класс точности 0,5S по ГОСТ 31819.22
A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23 A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R1 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23
(4) Номинальное напряжение
57,7 - 57,7 В 220 - 220 В 230-230 В
(5) Номинальный (базовый) ток
1 - 1 А 5 - 5 А 10- 10 А
(6) Максимальный ток
10А - 10 А 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
(7) Тип измерительных элементов
S - шунты
T - трансформаторы тока
N - наличие измерительного элемента в цепи нейтрали
(8) Основной интерфейс
CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГ ц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса
(9) Дополнительные интерфейсы
CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГ ц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
(Нет символа) - интерфейс отсутствует (Jj) Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940
Р2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940
(Q) Дополнительные функции
H - датчик магнитного поля In - дискретный вход, где n - количество входов K - реле управления нагрузкой в цепи тока L - подсветка индикатора
M - измерение параметров качества электрической энергии O - оптопорт
Qn - дискретный выход, где n - количество выходов R - защита от выкручивания винтов кожуха U - защита целостности корпуса
Vn - электронная пломба, где n - номер модификации электронных пломб
Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)
(Нет символа) - дополнительные функции отсутствуют
(Q) Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях (Q У словия эксплуатации
(Нет символа) - температура окружающей среды от -40 до 70 °С F - температура окружающей среды от -45 до 85 °С
Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
В счетчиках в корпусах SP31 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «К», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- линейных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
- тока нейтрали (только счетчики с символом «N» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мощности по каждой фазе;
- реактивной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
- полной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
- коэффициентов мощности по каждой фазе;
- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);
- остаточного напряжения провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- максимального значения перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S).
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.
Знак поверки наносится на счетчик.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

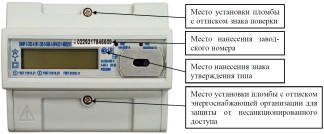

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 9. Общий вид дистанционного индикаторного устройства приведен на рисунке 10.
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчиков
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MT1 | MT2 | MT6 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 4CB9 | 4FC5 | FD7C |
| Алгоритм вычисления цифрового идентификатора ПО | CRC | CRC | CRC |
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
| Символы в условном обозначении | Класс точности при измерении энергии | |
| активной | реактивной | |
| A1 | 1 | - |
| A0.5 | 0,5S | - |
| A1R1 | 1 | 1 |
| A1R2 | 1 | 2 |
| A0.5R1 | 0,5S | 1 |
| A0.5R2 | 0,5S | 2 |
| A0.2R1 | 0,2S | 1 |
| A0.2R2 | 0,2S | 2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
| Тип включения счетчика | Класс точности счетчика | ||||
| 1 по ГОСТ 31819.212012 | 0,2S по ГОСТ 31819.222012 | 0,5S по ГОСТ 31819.222012 | 1 по ГОСТ 31819.232012 | 2 по ГОСТ 31819.232012 | |
| Непосредственное | 0,0025 1б | 0,001 1б | 0,0025 1б | 0,005 1б | |
| Через трансформаторы тока | 0,002 1Ном | 0,001 1ном | 0,002 1ном | 0,003 1ном | |
Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии
| Параметр | Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной А, относительной 5 | ||
| 0,2S | 0,5S | 1 | |
| Частота, Г ц | ±0,05 (А) | ±0,05 (А) | ±0,05 (А) |
| Отклонение частоты, Г ц | ±0,05 (А) | ±0,05 (А) | ±0,05 (А) |
| Активная мощность, % | ±0,5 (5) | ±0,5 (5) | ±1 (5) |
| Реактивная мощность, % | ±1 (5) | ±1 (5) | ±1 (5) |
| Полная мощность, % | ±1 (5) | ±1 (5) | ±1 (5) |
| Положительное отклонение напряжения, % | ±0,5 (А) | ±0,5 (А) | ±0,5 (А) |
| Отрицательное отклонение напряжения, % | ±0,5 (А) | ±0,5 (А) | ±0,5 (А) |
| Напряжение, % | ±0,5 (5) | ±0,5 (5) | ±1 (5) |
| Фазный ток, % | ±1 (5) | ±1 (5) | ±1 (5) |
| Коэффициент мощности, % | ±0,4 (5) | ±1 (5) | ±2 (5) |
| Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5 | |||
Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное напряжение Uhom, В | 57,7; 220; 230 |
| Базовый (1б) или номинальный (Нм) ток, А | 1; 5; 10 |
| Максимальный ток 1макс, А | 10; 50; 60; 80; 100 |
| Диапазон входных сигналов при измерении энергии: | |
| - сила тока | от 0,051б (0,011ном или 0,021ном) до 1макс |
| - напряжение | (от 0,75 до 1,2) Uhom |
| - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» | (от 0,55 до 1,3) Uhom |
| - коэффициент мощности | от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Г ц | 50 ± 7,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с | ±0,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с | ±1 |
| Наименование характеристики | Значение |
| Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с | ±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур) |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключенных к источнику резервного питания | (от 0,75 до 1,2) ином (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom |
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,051ном(б) до 1макс |
| Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключенных к источнику резервного питания | от 0 до 25 от 0 до 45 от 0 до 90 |
| Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключенных к источнику резервного питания | от 0 до 20 от 0 до 30 от 0 до 30 |
| Диапазон измерений коэффициента мощности | от -1 до 1 |
| Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-хх-хх-хх^х-хМхх^» - коэффициент мощности | от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Наименование характеристики | Значение |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | от 800 до 10000 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар-ч) | от 800 до 10000 |
| Количество десятичных знаков отсчетного устройства, не менее | 8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не более: | 0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, ВА, не более | 0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, ВА (Вт), не более | 10 (2) |
| Длительность хранения информации при отключении питания, лет, не менее | 35 |
| Срок службы батареи, лет, не менее | 16 |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символами «А1», «А0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | 24 36 |
| Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символами «А1», «А0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | 93 128 |
| Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символами «А1», «А0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | 93 128 |
| Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символами «А1», «А0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | 93 128 |
| Наименование характеристики | Значение |
| Интервал усреднения мощности для фиксации профиля нагрузки, мин1) | 30 |
| Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: - для счетчиков с символами «A1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | 93 128 |
| Количество записей в журнале событий, не менее: - для счетчиков с символами «A1», «A0.5» - для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2» | 384 1000 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее | 1 |
| Скорость обмена информацией по интерфейсам, бит/с, не менее | 9600 |
| Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W31 - W32 - W33 - D31 - D33 - D34 - D35 - D37 - SP31 | 246x169x57 291x171x88 266x171x79 131x91x70 106x126x72 190x91x70 115x144x62 160x144x71 236x190x106 |
| Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды, °С, для счетчиков с символом «F» - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от -45 до +85 от 30 до 98 от 70 до 106,7 |
| Масса, кг, не более | 2,5 |
| Срок службы счетчика, лет, не менее | 35 |
| Средняя наработка на отказ, ч, не менее | 350000 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (1тек ^зо)/30, где 1тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут. | |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 7.
Таблица 7 - Комплект поставки счетчиков
| Наименование | Обозначение | Количество | Примечание |
| Счетчик электрической энергии трехфазный многофункциональный | ЭМИР-3 | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Руководство по эксплуатации | МИРТ.411152.191РЭ | 1 шт. | В электронном виде |
| Формуляр | МИРТ.411152.191ФО | 1 шт. | В бумажном виде |
| Дистанционное индикаторное устройство | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки |
| Кронштейн для крепления на опоре ЛЭП | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП |
| Упаковка | - | 1 шт. | Потребительская тара |
| Технологическое программное обеспечение | - | 1 шт. | В электронном виде |
| Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте элпэк.рф и свободно доступны для загрузки. | |||
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.191РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 23 июля 2021 г. №1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
МИРТ.411152.191ТУ «Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «МИРТЕК»
(ООО «МИРТЕК»)
ИНН 2635813531
355037, г. Ставрополь, ул. Доваторцев, д. 33А Телефон: +7 (8652) 22-68-68 E-mail: info@mirtekgroup.ru Wеb-сайт: mirtekgroup.com
| Зарегистрировано поверок | 213 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
