Меры электрического сопротивления постоянного тока многозначные МС-7-001, 87412-22

Меры электрического сопротивления постоянного тока многозначные МС-7-001 (далее по тексту - меры) предназначены для воспроизведения электрического сопротивления постоянному току.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	87412-22
Наименование СИ	Меры электрического сопротивления постоянного тока многозначные
Обозначение типа СИ	МС-7-001
Изготовитель	Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), Московская обл., Ленинский р-н, д. Григорчиково
Год регистрации	2022
Срок свидетельства	25.11.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Меры представляют собой настольные лабораторные приборы, состоящие из 7 декад резисторов, соединяемых последовательно через поворотные переключатели ступеней декад. Резисторы мер образуют сочетания, которые позволяют получить ряд значений электрического сопротивления от 0,01 Ом до 111111,1 Ом

На лицевой панели мер расположены рукояти поворотных переключателей декад; разъемы для подключения к измерительной схеме и защитному заземлению.

Принцип действия мер заключается в воспроизведении значения электрического сопротивления с помощью резистивных элементов.

Меры выпускаются в трёх модификациях, отличающихся классом точности по ГОСТ 23737-79:

МС-7-001/1 - класс точности 0,001;

МС-7-001/2 - класс точности 0,002;

МС-7-001/3 - класс точности 0,005.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится с помощью наклейки на заднюю панель мер в виде цифрового обозначения.

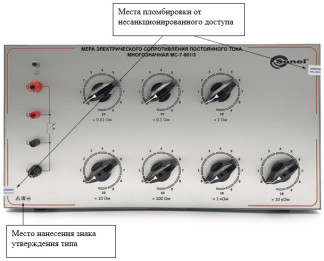

Общий вид мер с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера приведены на рисунках 1-2. Места пломбирования от несанкционированного доступа расположены на боковых панелях корпуса прибора.

Рисунок 2 - Общий вид задней панели мер электрического сопротивления постоянного тока

многозначных МС-7-001

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведений электрического сопротивления постоянному току, Ом	от 0,01 до 111111,1
Класс точности/расчётный коэффициент d по ГОСТ 23737-79 - МС-7-001/1 - МС-7-001/2 - МС-7-001/3	0,001/1,5 • 10-6 0,002/1,5 • 10-6 0,005/1,5 • 10-6
Пределы допускаемой основной относительной погрешности воспроизведения сопротивления постоянному, %*	/111111,1 \ ±[0,01 -1-1,5 ■ 10_6 [---- lj]
Пределы допускаемой дополнительной относительной погрешности воспроизведения сопротивления, вызванное изменением температуры окружающей среды, в пределах рабочих условий применения, %**	±0,0005 для класса точности 0,001 ±0,001 для класса точности 0,002 ±0,002 для класса точности 0,005
Примечание: R - установленное на мере номинальное значение сопротивления, Ом; * - в диапазоне температур окружающего воздуха от +19,5 °С до +20,5°C; ** - в диапазоне температур окружающего воздуха от +15 °С до +19,5 °С и от +20,5 °С до +25 °С

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Значение номинальной/ максимальной мощности рассеивания на ступень, Вт - с 1-й декады по 5-ю декаду - с 6-й декады по 7-ю декаду	0,01/0,05 0,02/0,2
Среднее значение начального сопротивления при установке всех декадных переключателей на нулевые показания (R0), Ом, не более	0,01
Вариация начального сопротивления (AR0), Ом, не более	0,001
Габаритные размеры (длинахширинахвысота), мм, не более	470x155x260
Масса, кг, не более	6
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - для модификации МС-7-001/1 - для модификации МС-7-001/2 - для модификации МС-7-001/3 - относительная влажность, % - атмосферное давление, кПа	20 ± 1 20 ± 2 20 ± 5 от 25 до 80 от 84 до 106,7

Знак утверждения типа наносится

на лицевую и на заднюю панель мер методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Мера электрического сопротивления постоянного тока многозначная МС-7-001	МС-7-001/1, МС-7-001/2, МС-7-001/3	1 шт.
Руководство по эксплуатации	СНБА.411640.030РЭ	1 экз.
Паспорт	-	1 экз.

Сведения о методах измерений

приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации СНБА.411640.030РЭ.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

СНБА.411640.030ТУ. Меры электрического сопротивления постоянного тока многозначные МС-7-001. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)

ИНН 7723321993

Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12 Телефон: +7 (495) 287-43-53 Веб-сайт: www.sonel.ru
