| Номер в госреестре | 87413-22 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | BALTECH TR |
| Изготовитель | Общество с ограниченной ответственностью "Балтех" (ООО "Балтех"), г. Санкт-Петербург; ZHEJIANG ULIRVISION TECHNOLOGY CO, LTD, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 25.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные BALTECH TR (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: BALTECH TR-0120, BALTECH TR-0150, BALTECH TR-0102N, BALTECH TR-0140N-1, BALTECH TR-0140N-2, BALTECH TR-0170N. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исоплнению.
Тепловизоры инфракрасные BALTECH TR моделей BALTECH TR-0120, BALTECH TR-0150 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры и крышка объектива. На нижней части корпуса распложены монтажные отверстия. На боковой части корпуса расположен вращающийся на 270° ЖК-дисплей.
Тепловизоры инфракрасные BALTECH TR модели BALTECH TR-0102N конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, лазерный целеуказатель и светодиодная лампа. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположен интерфейс USB (Тип С).
Тепловизоры инфракрасные BALTECH TR моделей BALTECH TR-0140N-1, BALTECH TR-0140N-2, BALTECH TR-0170N конструктивно выполнены в пластиковом корпусе, на
лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры и светодиодная лампа.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту.

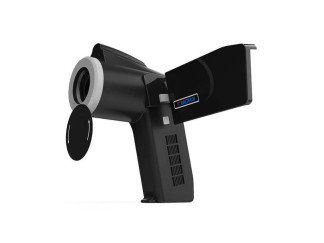

Фотографии общего вида тепловизоров приведены на рисунках 1-3. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных BALTECH TR моделей BALTECH TR-0120, BALTECH TR-0150_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.12 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных BALTECH TR модели BALTECH TR-0102N_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1.20 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3 - Идентификационные данные ПО тепловизоров инфракрасных BALTECH TR моделей BALTECH TR-0140N-1, BALTECH TR-0140N-2, BALTECH TR-0170N_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.6 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение BALTECH-Expert устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и основные технические характеристики тепловизоров инфракрасных BALTECH TR в зависимости от модели приведены в таблицах 4-11.
Таблица 4 - Метрологические характеристики тепловизоров инфракрасных BALTECH TR моделей BALTECH TR-0120, BALTECH TR-0150_
| Наименование характеристики | Значение (в зависимости от модели) | |
| BALTECH TR-0120 | BALTECH TR-0150 | |
| от -20 до +600 | ||
| Диапазон измерений температуры, °С | (опционально: | о н - 2 о д 0 1 2 о , |
| от -20 до +1700 °С) | ||
| Пределы допускаемой абсолютной погрешности | ||
| измерений температуры в диапазоне от -20 до | ±2,0 | |
| +100 °С включ., °С | ||
| Пределы допускаемой относительной | ||
| погрешности измерений температуры в | ±2,0 | |
| диапазоне св. +100 до +1200 включ. °С, % | ||
| Пределы допускаемой относительной | ||
| погрешности измерений температуры в | ±4,0 | |
| диапазоне св. +1200 °С, % | ||
| Порог температурной чувствительности | < 0 07 | |
| (при температуре объекта +30 °С), °С | ||
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения (в зависимости от объектива), | ||
| градус по горизонтали х градус по вертикали: | ||
| - стандартный объектив 1х | 24°х18° | 24°х18° |
| - широкоугольный объектив 1/2х | 48°х37° | 48°х37° |
| - телефото объектив 2х | 12°х9° | 12°х9° |
| - сверхдлиннофокусный объектив 3х | - | 6°х4,5° |
| Фокусное расстояние (в зависимости от | ||
| объектива), мм: | ||
| - стандартный объектив 1х | 6,5 | 15 |
| - широкоугольный объектив 1/2х | 3,3 | 7,3 |
| - телефото объектив 2х | 13 | 30 |
| - сверхдлиннофокусный объектив 3х | - | 62,3 |
| Пространственное разрешение (в зависимости | ||
| от объектива), мрад: | ||
| - стандартный объектив 1х | 2,62 | 1,13 |
| Наименование характеристики | Значение (в зависимости от модели) | |
| BALTECH TR-0120 | BALTECH TR-0150 | |
| - широкоугольный объектив 1/2х - телефото объектив 2х - сверхдлиннофокусный объектив 3х | 5,15 1,31 | 2,33 0,57 0,34 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
Таблица 5 - Метрологические характеристики тепловизоров инфракрасных BALTECH TR модели BALTECH TR-0102N_
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -20 до +600 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 42°х32° |
| Фокусное расстояние, мм | 3,85 |
| Пространственное разрешение, мрад | 4,42 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
Таблица 6 - Метрологические характеристики тепловизоров инфракрасных BALTECH TR моделей BALTECH TR-0140N-1, BALTECH TR-0140N-2, BALTECH TR-0170N_
| Наименование характеристики | Значение (в зависимости от модели) | ||
| BALTECH TR-0140N-1 | BALTECH TR-0140N-2 | BALTECH TR-0170N | |
| Диапазон измерений температуры, °С | от -20 до +350 (опционально: от -20 до +600, от -20 до +1200, от -20 до +1700) | от -20 до +600 (опционально: от -20 до +1200, от -20 до +1700) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +1200 включ. °С, % | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +1200 °С, % | ±4,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 | < 0,04 | |
| Спектральный диапазон, мкм | от 7,5 до 14 | ||
| Наименование характеристики | Значение | (в зависимости от модели) | |
| BALTECH TR-0140N-1 | BALTECH TR-0140N-2 | BALTECH TR-0170N | |
| Углы поля зрения (в зависимости от | |||
| объектива), градус по горизонтали х | |||
| градус по вертикали: | |||
| - стандартный объектив 1х | |||
| - широкоугольный объектив 1/2х | 2 о | х18° | 24°х18° |
| - телефото объектив 2х | О 8 4 | х36° | 48°х36° |
| - сверхдлиннофокусный объектив 3х | 12°х9° | 12°х9° | |
| 7, 4 о | х5,6° | 6,2°х4,7° | |
| Фокусное расстояние (в зависимости от | |||
| объектива), мм: | |||
| - стандартный объектив 1х | 15 | 25 | |
| - широкоугольный объектив 1/2х | 7 | 5 | 13 |
| - телефото объектив 2х | 30 | 50 | |
| - сверхдлиннофокусный объектив 3х | 50 | 100 | |
| Пространственное разрешение (в | |||
| зависимости от объектива), мрад: | |||
| - стандартный объектив 1х | 1, | 13 | 0,68 |
| - широкоугольный объектив 1/2х | 2,27 | 1,31 | |
| - телефото объектив 2х | 0, | 57 | 0,34 |
| - сверхдлиннофокусный объектив 3х | 0,34 | 0,17 | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
Таблица 7 - Основные технические характеристики тепловизоров инфракрасных BALTECH
| TR моделей BALTECH TR-0120, BALTECH 1 | rR-0150 | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| BALTECH TR-0120 | BALTECH TR-0150 | |
| Количество пикселей матрицы детектора, пиксели^пиксели | 160x120 | 384x288 |
| Масса, кг, не более | 0,41 | |
| Запись изображений или частота обновлений, Г ц | 9 | |
| Г абаритные размеры, мм (длина х ширина х высота), не более | 128x62x154 | |
| Напряжение питания, В | 5 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 не более 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 10 000 | |
| Средний срок службы, лет, не менее | 6 | |
Таблица 8 - Основные технические характеристики тепловизоров инфракрасных BALTECH TR модели BALTECH TR-0102N_
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора, пикселихпиксели | 160x120 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,32 |
| Запись изображений или частота обновлений, Г ц | 9 |
| Г абаритные размеры, мм (длина х ширина х высота), не более | 190x72x60 |
| Напряжение питания, В | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 не более 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 10 000 |
| Средний срок службы, лет, не менее | 6 |
Таблица 9 - Основные технические характеристики тепловизоров инфракрасных BALTECH TR моделей BALTECH TR-0140N-1, BALTECH TR-0140N-2, BALTECH TR-0170N_
| Наименование характеристики | Значение | (в зависимости от модели) | |
| BALTECH TR-0140N-1 | BALTECH TR-0140N-2 | BALTECH TR-0170N | |
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 | 640x480 | |
| Масса, кг, не более | 0,95 | ||
| Запись изображений или частота обновлений, Г ц | 9 | ||
| Г абаритные размеры, мм (длина х ширина х высота), не более | 262x125x138 | ||
| Напряжение питания, В | от 10 до 15 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 не более 95 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 10 000 | ||
| Средний срок службы, лет, не менее | 6 | ||
наносится на титульный лист Паспорта типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный | BALTECH TR (обозначение модели в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации в электронном виде на USB-накопителе | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Литий-ионный аккумулятор | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Адаптер сетевой | - | 1 шт. |
| SD-карта | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Картридер для SD-карты | - | 1 шт. |
| Ремень | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Программное обеспечение на USB-накопителе | BALTECH-Expert | 1 шт. |
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 26.51.66-046-53292586-2022 Тепловизоры инфракрасные BALTECH TR. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Балтех» (ООО «Балтех»)
ИНН 7804145619
Юридический адрес и место осуществления деятельности: 194044, г. Санкт-
Петербург, ул. Чугунная, д. 20, литер З, пом. № 2П, № 229
Тел. (факс): +7 (812) 335-00-85, +7 (499)403-37-07
E-mail: info@baltech.ru
Web-сайт: www.baltech.ru
