Система информационно-измерительная и управляющая защиты центробежного компрессора ЦК-201 установки изомеризации ПАО "Саратовский НПЗ" Обозначение отсутствует, 87424-22

Назначение

Система информационно-измерительная и управляющая защиты центробежного компрессора ЦК-201 установки изомеризации ПАО «Саратовский НПЗ» (далее - система) предназначена для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков и преобразователей измерительных в виде силы постоянного тока, регистрации и хранения измеренных значений, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, происходящих в установке изомеризации ПАО «Саратовский НПЗ».

Описание

Система является проектно-компонуемой, многоуровневой распределённой системой. Функция системы состоит в измерении и преобразовании стандартизованных аналоговых электрических сигналов, поступающих от датчиков и измерительных преобразователей, приёма и обработки дискретных сигналов, сбора и отображения информации и формирования управляющих аналоговых и дискретных сигналов для управления технологическими процессами. Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющую:

-    опрос датчиков и приведение к единицам измерений физических величин технологических параметров;

-    контроль отклонений технологических параметров от регламентных норм;

-    автоматическую диагностику состояния технических средств;

-    формирование базы данных в режиме реального времени;

-    обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.

Система включает:

-    программируемый контроллер ControlLogix (серия 1756);

-    измерительные модули типа 1756-IF16;

-    терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей 1756;

-    вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);

-    автоматизированное рабочее место (АРМ) оператора и сервер.

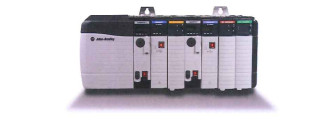

На рисунке 1 приведён внешний вид контроллера ControlLogix (серия 1756).

На рисунке 2 приведён внешний вид измерительных модулей контроллера ControlLogix (серия 1756) со стороны терминальной панели.

На рисунке 3 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с заводским номером в цифровом формате, нанесенным типографским способом.

таблички с заводским номером

Программное обеспечение

Программное обеспечение (ПО) системы подразделяется на встроенное и внешнее ПО. Встроенное ПО, влияющее на метрологические характеристики измерительных модулей, установлено в их энергонезависимую память в производственном цикле на предприятии -изготовителе и в процессе эксплуатации изменению не подлежит.

Внешнее ПО установлено на АРМ оператора, в состав которого входит системное ПО RSLogix 5000 и FactoryTalk View Site Edition. Внешнее ПО позволяет выполнять конфигурирование и настройку контроллера непосредственно на месте эксплуатации применительно к условиям технологического процесса. Внешнее ПО не дает доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения во встроенное ПО.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Погрешности системы нормированы с учетом влияния ПО.

Технические характеристики

Состав системы, метрологические характеристики измерительных каналов, а также основные технические характеристики приведены в таблицах 2, 3 и 4.

Таблица 2 - Метрологические характеристики системы (с учетом влияния ПО)

Таблица 3 - Основные технические характеристики системы

Таблица 4 - Состав системы

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

Методы измерений изложены в технической документации «Аналоговые модули ввода-вывода ControlLogix. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

Правообладатель

Фирма «Rockwell Automation Inc.», США

1201 South Second Street, Milwaukee, WI 53204, USA

Web-сайт: http ://rockwellautomation.com
