| Номер в госреестре | 87425-22 |
| Наименование СИ | Система информационно-измерительная и управляющая блока короткоцикловой адсорбции водородосодержащего газа установки Л-24-6 ПАО "Саратовский НПЗ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Rockwell Automation Inc.", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно-измерительная и управляющая блока короткоцикловой адсорбции водородосодержащего газа установки Л-24-6 ПАО «Саратовский НПЗ» (далее -система) предназначена для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков и преобразователей измерительных в виде силы постоянного тока, регистрации и хранения измеренных значений, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, происходящих в блоке короткоцикловой адсорбции водородосодержащего газа установки Л-24-6 ПАО «Саратовский НПЗ».
Система является проектно-компонуемой, многоуровневой распределённой системой. Функция системы состоит в измерении и преобразовании стандартизованных аналоговых электрических сигналов, поступающих от датчиков и измерительных преобразователей, приёма и обработки дискретных сигналов, сбора и отображения информации и формирования управляющих аналоговых и дискретных сигналов для управления технологическими процессами. Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющую:
- опрос датчиков и приведение к единицам измерений физических величин технологических параметров;
- контроль отклонений технологических параметров от регламентных норм;
- автоматическую диагностику состояния технических средств;
- формирование базы данных в режиме реального времени;
- обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.
Система включает:
- программируемый контроллер ControlLogix (серии 1756);
- измерительные модули типа 1756-IF8H;
- терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей 1756;
- вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);
- автоматизированное рабочее место (АРМ) оператора и сервер.

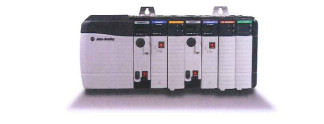

На рисунке 2 приведён внешний вид измерительных модулей контроллера ControlLogix (серия 1756) со стороны терминальной панели.
На рисунке 3 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с заводским номером в цифровом формате, нанесенным типографским способом.
| Место нанесения заводского номера | |
| ... .. 1 | |
Рисунок 3 - Шкаф управления системы в сборе с указанием места расположения
таблички с заводским номером
Программное обеспечение (ПО) системы подразделяется на встроенное и внешнее ПО. Встроенное ПО, влияющее на метрологические характеристики измерительных модулей, установлено в их энергонезависимую память в производственном цикле на предприятии -изготовителе и в процессе эксплуатации изменению не подлежит.
Внешнее ПО установлено на АРМ оператора, в состав которого входит системное ПО RSLogix 5000 и FactoryTalk View Site Edition. Внешнее ПО позволяет выполнять конфигурирование и настройку контроллера непосредственно на месте эксплуатации применительно к условиям технологического процесса. Внешнее ПО не дает доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения во встроенное ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
аблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ПО модулей ControlLogix |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0, где 0 - номер подверсии |
| Цифровой идентификатор ПО | Не используется |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Погрешности системы нормированы с учетом влияния ПО.
Состав, метрологические и основные технические характеристики системы приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики системы (с учетом влияния ПО)
| Модули | Сигналы | Пределы** допускаемой основной приведенной погрешности от диап. изм. | Пределы допускаемой доп. абсолютной погрешности от изменения температуры окружающей среды | |
| На входе | На выходе* | |||
| 1756-IF8H (8 аналоговых входных каналов) | от 4 до 20 мА | 16 бит | ±1,0 % | А = ±0,68 мкА / оС |
| Примечания: *- соответствует диапазону от 0 до 100 % или от 4 до 20 мА при отображении в ПО на АРМ оператора системы; **- при нормальных условиях измерений (t = +20 oC). | ||||
Таблица 3 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Параметры электропитания системы - напряжение переменного тока, В - напряжение постоянного тока, В | 220±22 24±1,2 |
| Потребляемая мощность, кВт | 1 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа - относительная влажность (без конденсации), % | от +10 до +30 от 84,0 до 106,7 от 10 до 85 |
| Средний срок службы, лет | 10 |
Таблица 4 - Состав системы
| Тип модуля | Кол-во каналов в модуле | Кол-во модулей в системе | Общее кол-во каналов |
| 1756-IF8H | 8 | 11 | 88 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, (шт./экз.) |
| Система информационно-измерительная и управляющая блока короткоцикловой адсорбции водородосодержащего газа установки Л-24-6 ПАО «Саратовский НПЗ» | - | 1 |
| Техническая документация фирмы-изготовителя | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
Методы измерений изложены в технической документации «Аналоговые модули ввода-вывода ControlLogix. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Правообладатель
Фирма «Rockwell Automation Inc.», США
1201 South Second Street, Milwaukee, WI 53204, USA
Web-сайт: http ://rockwellautomation.com
