| Номер в госреестре | 87429-22 |
| Наименование СИ | Средства обработки сигналов волоконно-оптических датчиков программно-технические |
| Обозначение типа СИ | ПТС-ВОД |
| Изготовитель | Общество с ограниченной ответственностью "Инверсия-Сенсор" (ООО "Инверсия-Сенсор"), г. Пермь |
| Год регистрации | 2022 |
| Срок свидетельства | 30.11.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Средства обработки сигналов волоконно-оптических датчиков программнотехнические ПТС-ВОД (далее - ПТС-ВОД) предназначены для измерений длины волны отражённого от волоконно-оптических брэгговских датчиков оптического излучения и формирования спектральных данных о состоянии датчиков в многомодовом оптическом волокне.
Принцип действия ПТС-ВОД заключается в измерении мощности отражённого от брэгговских датчиков оптического сигнала при сканировании по длине волны в требуемом спектральном диапазоне с помощью перестраиваемого лазера. Целью измерений является построение функции мощности отражённого излучения от длины волны с последующим поиском экстремумов и определением соответствующих данным экстремумам значений длины волны. Брэгговский датчик представляет собой участок оптического волокна с градиентом показателя преломления периодического характера (брэгговская решётка), в результате чего часть проходящего через данное волокно излучения отражается, причём длина волны максимума коэффициента отражения соответствует периоду решётки. При изменении данного периода вследствие каких-либо физических воздействий длина волны отражения брэгговской решётки также изменит своё значение. Таким образом, волоконнооптические элементы на основе брэгговской решётки могут служить датчиками физических величин - например, температуры и деформации.
Управление работой ПТС-ВОД осуществляется с помощью персонального компьютера, подключаемого с помощью соответствующего кабеля. Конструктивно блоки ПТС-ВОД выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для ограничения доступа внутрь корпусов произведено их пломбирование.
Заводской номер ПТС-ВОД в виде цифро-буквенного обозначения наносится печатным способом на шильд, закрепленный на заднюю панель корпуса.
Общий вид ПТС-ВОД, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки представлены на рисунках 1, 2.
По заявлению владельца ПТС-ВОД или лица, представившего его на поверку, на переднюю панель ПТС-ВОД наносится знак поверки.

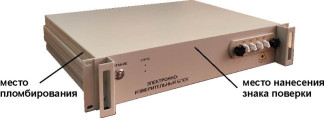

Рисунок 1 - Внешний вид ПТС-ВОД с указанием места пломбирования и
размещения знака поверки
место нанесения ' заводского номера
Программное обеспечение «ASTROSOFT» (далее - ПО), входящее в состав ПТС-ВОД, выполняет функции установки параметров измерений, сбора и отображения измерительной информации в цифровом виде на экране ПК. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера ПТС-ВОД, и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса ПТС-ВОД.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASTROSOFT |
| Номер версии (идентификационный номер) ПО | 2.7 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длин волн, нм | от 1500 до 1600 |
| Пределы допускаемой абсолютной погрешности измерений длин волн, нм | ± 0,05 |
| Динамический диапазон *, дБ, не менее | 20 |
| * Допускаемое ослабление отражённого от брэгговских датчиков оптического излучения ПТС-ВОД при измерениях длин волн. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходная оптическая мощность, дБм, не более | 10 |
| Частота опроса, Г ц | 5 |
| Число оптических каналов, шт. | 4 |
| Тип оптического волокна в выходном разъеме | Многомодовое, 50/125 |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 482x395x88 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: Диапазон температуры окружающей среды, оС Относительной влажность воздуха при +25 оС (без образования конденсата), %, не более | от +4 до +30 85 |
наносится на титульный лист Руководства по эксплуатации ПТС-ВОД печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Средство обработки сигналов волоконно-оптических датчиков программно-техническое | ПТС-ВОД | 1 шт. |
| Кабель питания | - | 1 шт. |
| Шнур оптический | FC/APC-FC/APC | 4 шт. |
| Шнур оптический | E2000/APC-E2000/APC | 4 шт. |
| Сетевой кабель | CAT.6 | 1 шт. |
| Технологический кабель | USB 2.0 A - USB 2.0 A | 1 шт. |
| Наименование | Обозначение | Количество |
| Очиститель | one-click | 4 шт. |
| Очиститель | FIS 4 | 4 шт. |
| Флеш-накопитель с ПО* | ASTROSOFT | 1 шт. |
| Руководство администратора и оператора* | ASTROSOFT | 1 экз. |
| Кейс для транспортировки многооборотный | — | 1 шт. |
| Маркер | - | 1 шт. |
| Формуляр | ДСАЕ.401163.030ФО | 1 экз. |
| Руководство по эксплуатации* | ДСАЕ.401163.030РЭ | 1 экз. |
| * По согласованию с заказчиком допускается комплектовать не менее 1 шт. на партию (партия - изделия в количестве от двух и более штук, поставляемые по одному договору) | ||
приведены в эксплуатационном документе раздел 5 «Описание и использование по назначению» Руководства по эксплуатации ПТС-ВОД. ДСАЕ.401163.030РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
Технические условия. ДСАЕ.401163.030ТУ. Средство обработки сигналов волоконнооптических датчиков программно-техническое ПТС-ВОД.
Правообладатель
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»)
ИНН 5408227286
Адрес: 614007, Пермский край, г. Пермь, ул. 25 Октября, д. 106 Телефон: +7 (342) 240-09-86 E-mail: inform@i-sensor.ru Web-сайт: www.i-sensor.ru
