| Номер в госреестре | 87442-22 |
| Наименование СИ | Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти "МУСН-Эргинская" на Эргинском лицензионном участке Приобского месторождения |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти «МУСН-Эргинская» на Эргинском лицензионном участке Приобского месторождения (далее - СИКГ) предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее - газ), приведенных к стандартным условиям (температура +20 °С, абсолютное давление 0,101325 МПа).
Принцип действия СИКГ основан на косвенном методе динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям.
СИКГ состоит из следующих частей:
- система измерений количества и параметров газа, поступающего на факел высокого давления (далее - СИКГ -ВД) (один измерительный трубопровод (далее - ИТ) DN 400);
- система измерений количества и параметров газа, поступающего на факел низкого давления (далее - СИКГ-НД) (один ИТ DN 250);
- система измерений количества и параметров газа, поступающего на дежурную горелку (далее - СИКГ-БРГ) (один ИТ DN 50).
На ИТ СИКГ в термочехлах установлены следующие средства измерений (далее - СИ):
а) СИКГ-ВД и СИКГ-НД:
- расходомер-счетчик «Вега-Соник ВС-12» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68468-17);
- датчик давления Метран-150 (регистрационный номер 32854-13) модели 150ТА;
- преобразователь температуры Метран-280, Метран-280-Ех (регистрационный номер 23410-13) модели ТСП Метран-286-Ех;
б) СИКГ-БРГ:
- расходомер массовый Promass (модификации Promass 300, Promass 500) (регистрационный номер 68358-17) модели Promass A 300;
- датчик давления Метран-150 (регистрационный номер 32854-13) модели 150ТА;
- преобразователь температуры Метран-280, Метран-280-Ех (регистрационный номер 23410-13) модели ТСП Метран-286-Ех.
В состав системы обработки информации (далее - СОИ) СИКГ входят следующие СИ:
- преобразователи измерительные MACX (регистрационный номер 68653-17) модификации MACX MCR(-ЕХ)-SL-RPSS-2I-2I(-SP);
- вычислители УВП-280 (регистрационный номер 53503-13) модификации УВП-280Б.01.

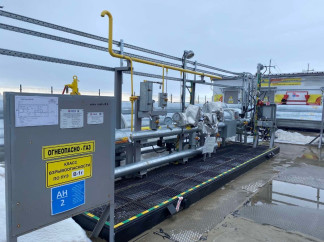

Заводской номер СИКГ № 596-15 нанесен методом лазерной маркировки на табличке, расположенной на стойке для табличек СИКГ, показанной на рисунке 1.
Пломбирование СИКГ не предусмотрено.
Нанесение знака поверки на СИКГ не предусмотрено.
Программное обеспечение (далее - ПО) СИКГ реализовано на базе встроенного ПО вычислителей УВП-280 и обеспечивает реализацию функций СИКГ.
ПО предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений расхода и количества газа, сохранения результатов измерений и изменений настроек вычислителя УВП-280 в архивах, настройки и проведения диагностики.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО | 3.12 |
| Цифровой идентификатор ПО (CRC 32) | 66AAF3DB |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч - СИКГ -ВД - СИКГ -НД - СИКГ-БРГ | от 1583,9 до 121422,0 от 485,5 до 11836,5 от 1,5 до 10,0 |
| Пределы допускаемой относительной погрешности измерений | |
| объемного расхода и объема газа, приведенных к стандартным | |
| условиям, % | |
| - СИКГ-ВД | ±5,0 |
| - СИКГ-НД | ±5,0 |
| - СИКГ-БРГ | ±4,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Объемный расход газа в рабочих условиях, м3/ч - СИКГ-ВД - СИКГ-НД | от 1105 до 24179 от 423,7 до 7328,0 |
| Массовый расход газа через СИКГ -БРГ, кг/ч | от 1,46 до 8,40 |
| Абсолютное давление газа, МПа - СИКГ-ВД - СИКГ-НД - СИКГ-БРГ | от 0,15 до 0,45 от 0,12 до 0,15 от 0,20 до 0,55 |
| Температура газа, °С - СИКГ-ВД и СИКГ-БРГ - СИКГ-НД | от -8,6 до +30,0 от -3,16 до +30,00 |
| Условия эксплуатации: - температура окружающей среды, поддерживаемая в термочехлах, °С - температура окружающей среды в местах установки СОИ, °С | от +5,0 до +34,5 от +5 до +40 |
| Примечание: Относительная влажность и атмосферное давление в месте установки СИ СИКГ соответствуют условиям эксплуатации, приведенным в описаниях типа и (или) эксплуатационных документах данных СИ. | |
наносится на титульный лист руководства по эксплуатации СИКГ типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз |
| Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти «МУСН-Эргинская» на Эргинском лицензионном участке Приобского месторождения | - | 1 |
| Руководство по эксплуатации | ОИ 596.00.00.00.000 РЭ | 1 |
| Паспорт | ОИ 596.15.00.00.000 ПС | 1 |
«Государственная система обеспечения единства измерений. Методика измерений объемного расхода и объема свободного нефтяного газа системой измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти «МУСН-Эргинская» на Эргинском лицензионном участке Приобского месторождения», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/51013-22.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа».
Правообладатель
Общество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Адрес: 628301, Ханты-Мансийский автономный округ - Югра, городской округ
г. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26
Телефон: (3463) 335-184
Факс: (3463) 217-017
E-mail: ooom-ung@ung.rosneftm
