Весы неавтоматического действия HPBG, 87467-22

Назначение

Весы неавтоматического действия HPBG (далее - весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на использовании электромагнитной компенсации. Сила тяжести объекта измерений вызывает смещение чувствительного элемента весов из положения, соответствующего нулевой нагрузке. Это смещение компенсируется с помощью электромагнитной силы, возвращающей чувствительный элемент в положение, соответствующее нулевой нагрузке. Электрический сигнал, соответствующий этой электромагнитной силе и пропорциональный массе объекта измерений подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Весы состоят из грузоприемного устройства и весоизмерительного устройства. Грузоприемное устройство оснащено ветрозащитной витриной.

Модификации весов имеют обозначение вида: [S]HPBG-[X1][X2][D][A][i]-[ION], где: «S» - условное обозначение весов с действительной ценой деления 0,00001 г и количеством поверочных делений более 120000;

HPBG - обозначение типа;

X1 - условное обозначение максимальной нагрузки: 6 (62 г), 10 (102 г); 12 (122 г); 16 (162 г); 21 (210 г); 22(220 г), 41 (410 г); 51 (510 г); 61 (610 г); 110 (1100 г);

X2 - условное обозначение действительной цены деления шкалы: 5 (0,00001 г); 4 (0,0001 г);

«D» - условное обозначение весов с переменным значением действительной цены деления шкалы согласно таблице 3;

«А» - аналитические весы с действительной ценой деления 0,0001 г;

«i» - условное обозначение весов со встроенным устройством автоматической юстировки;

«ION» - условное обозначение весов со встроенным устройством снятия статического электричества.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

устройство установки по уровню (Т.2.7.1);

устройство установки на нуль (Т.2.7.2);

устройство слежения за нулем (Т.2.7.3);

устройство взвешивания тары (Т.2.7.4.2);

устройство предварительного задания массы тары (Т.2.7.5).

Весы реализуют следующие функции:

-    счетный режим;

-    определение плотности твердых тел и жидкостей;

-    рецептурное взвешивание;

-    режим ограничения по массе;

-    процентный режим;

-    взвешивание животных;

-    определение пиковой нагрузки;

-    функция «GLP» (сохранение идентификационных параметров весов и оператора и вывод их вместе с результатами).

На весы прикрепляется металлизированная табличка, содержащая следующую ин-

формацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер в буквенно-числовом формате, нанесенным типографским способом.

Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера.

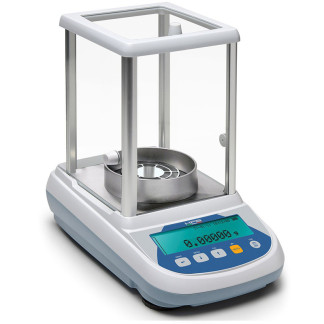

Общий вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 2 - Место нанесения заводского номера, знака поверки, знака утверждения типа (1); место пломбировки от несанкционированного доступа: разрушаемая наклейка (2).

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Взвешивание» документа «HPBG. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ OIML R 76-1-2011 «ГСОЕИ. Весы неавтоматического действия. Часть I. Метрологические и технические требования. Испытания»;

Техническая документация «BEL Engineering Srl.», Италия.

Правообладатель

Фирма «BEL Engineering Srl.», Италия

Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
