| Номер в госреестре | 87469-22 |
| Наименование СИ | Модули контрольно-измерительные |
| Обозначение типа СИ | КИМ 8108 |
| Изготовитель | Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 08.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули контрольно-измерительные КИМ 8108 (далее - модули) предназначены для измерений характеристик вибрации (виброускорения, виброскорости, виброперемещения), относительного перемещения (смещения) и частоты вращения узлов промышленного оборудования.
Принцип действия модулей основан на осуществлении непрерывного преобразования входных сигналов, поступающих от первичных преобразователей (в состав модулей не входят), выполнении вычислительных операций, а также генерации дискретных и цифровых форм представления выходных сигналов.
В качестве первичных преобразователей могут применяться вибропреобразователи со встроенными или выносными согласующими усилителями, датчики и преобразователи относительного перемещения (смещения), а также датчики частоты вращения.
Модули содержат 8 каналов преобразования и обработки аналоговой информации в виде сигналов переменного тока (далее - АС каналы) или в виде сигналов постоянного тока (далее - DC каналы), а также 8 каналов обработки сигналов фазовой метки, использующихся для измерений частоты вращения (далее - N каналы). Обработка N каналов осуществляется независимо от опроса АС и DC каналов.
В модулях имеется 2 интерфейса для организации информационных связей с оконечными терминалами измерительных систем и комплексов:
- интерфейс Ethernet позволяет передавать данные измерений по сети с использованием протокола обмена TCP/IP, а также осуществлять настройку модуля и обновление прошивки;
- интерфейс RS-485 позволяет передавать данные измерений с использованием протокола обмена MODBUS-RTU.
Визуализация результатов измерений осуществляется на мониторе внешнего управляющего терминала и включает просмотр текущих значений измеряемых величин, результатов диагностики, архивных данных. Мнемосхема разрабатывается изготовителем в соответствии с требованиями проектной документации.

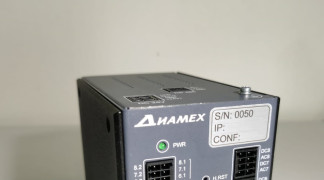

Модули контрольно-измерительные КИМ 8108 встраиваются в шкафы управления и оболочки, предусмотренные проектной документацией. Модули не подлежат пломбированию. Общий вид модулей контрольно-измерительных КИМ 8108 представлен на рисунках 1 и 2.
Заводские номера модулей контрольно-измерительных КИМ 8108 в числовом формате наносятся на лицевую панель корпуса методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение (далее - ПО) модулей контрольно-измерительных КИМ 8108 состоит из встроенного в модуль и внешнего, устанавливаемого в персональный компьютер, оснащенный операционной системой Microsoft Windows.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается во флэш-память модуля. Влияние встроенного ПО учтено при нормировании метрологических характеристик. Встроенное ПО выполняет функции аналого-цифрового преобразователя электрических сигналов и служит для обработки информации, поступающей от первичных преобразователей. Конструкция средства измерений исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО «АЛМАЗ-Монитор» выполняет следующие функции - обработка данных, передаваемых по сети Ethernet, осуществление вычислительных операций.
Внешнее ПО не является метрологически значимым и не даёт доступ к внутренним программным микрокодам модулей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске модулей из производства, а также в процессе технического сопровождения на всех стадиях жизненного цикла. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | СМ8А AV V2 XX.bin |
| Номер версии (идентификационный номер) ПО | не ниже 2.40 |
| Внешнее ПО | |
| Идентификационное наименование ПО | «АЛМАЗ-Монитор» |
| Номер версии (идентификационный номер) ПО | не ниже V8.0 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон входного напряжения: - переменного тока (АС каналы), В - постоянного тока (DC каналы), В | от 0,001 до 8,5 ±8,5 |
| Диапазон измерений амплитудного значения виброускорения (A) при коэффициенте преобразования 10 мВ/(м-с"2), м/с2 | от 0,1 до 850 (*) |
| Диапазон измерений СКЗ виброскорости (V) при коэффициенте преобразования 10 мВ/(м-с"2), мм/с | от 0,07 до 600 (*) |
| Диапазон измерений размаха виброперемещения (S) при коэффициенте преобразования 100 мВ/(м-с"2), мкм | от 2,24 до 2720 (*) |
| Диапазон рабочих частот при измерении виброускорения (A) и виброскорости (V), Г ц | от 2 до 10000 |
| Диапазон рабочих частот при измерении виброперемещения (S), Г ц | от 2 до 500 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в нормальных условиях измерений, % | ±3 |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в диапазоне рабочих температур окружающей среды, % | ±5 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 159,2 Гц при измерении виброускорения в диапазонах частот, %: - от 5 Гц до 2500 Г ц - от 5 Гц до 5000 Г ц - от 2 Гц до 5000 Г ц - от 2 Гц до 10000 Гц | ±2 ±4 ±6 ±15 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 159,2 Гц при измерении виброскорости в диапазоне частот от 2 Гц до 1000 Гц, % | ±2 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 39,8 Гц при измерении виброперемещения в диапазоне частот, %: - от 5 Гц до 500 Гц - от 2 Гц до 500 Гц | ±3 ±6 |
| Диапазон измерений относительного перемещения (смещения) при коэффициенте преобразования 1 В/мм, мм | ±8,5 (*) |
| Пределы допускаемой абсолютной погрешности измерений относительного перемещения (смещения) в нормальных условиях измерений, мкм | ±5 |
| Пределы допускаемой абсолютной погрешности измерений относительного перемещения (смещения) в диапазоне рабочих температур окружающей среды, мкм | ±8 |
| Диапазон измерений частоты вращения, об/мин | от 30 до 20000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения (N каналы), об/мин | ±(1,2 + 0,0025 n), где n - частота вращения, об/мин |
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +25 |
| (*) Указаны максимально возможные значения, действительные значения диапазонов измерений для каждого образца модуля определяются техническим заданием заказчика и приводятся в паспорте на модуль | |
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающей среды, °С | от -10 до +60 |
| Количество запрограммированных каналов, шт | от 8 до 16 |
| Параметры электропитания: - номинальное значение напряжения питания, В - номинальное значение потребляемого тока, мА, не более | 24 112 |
| Г абаритные размеры (длинах высота х ширина), мм, не более | 155x135x90 |
| Масса, кг, не более | 1,2 |
наносится на корпус модуля методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль контрольно-измерительный | КИМ 8108 | 1 шт. |
| Руководство по эксплуатации | КИМ 8108.000.000 РЭ | 1 экз. |
| Методика поверки | КИМ 8108.000.000 МП | 1 экз. |
| Паспорт | КИМ 8108.000.000 ПС | 1 экз. |
| Программное обеспечение | 1 шт. |
приведены в разделе 4 «Методика выполнения измерений при совместной работе модуля с первичными преобразователями» руководства по эксплуатации КИМ 8108.000.000 РЭ.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-105-54981193-22 Модули контрольно-измерительные КИМ 8108. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «:ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)
ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, этаж 2, пом. 01 Телефон: +7 (495) 223-04-20 E-mail: diamech@diamech.ru
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
