| Номер в госреестре | 87473-22 |
| Наименование СИ | Анализаторы топлив |
| Обозначение типа СИ | OptiFuel |
| Изготовитель | "Petroleum Analyzer Company, L.P.", США |
| Год регистрации | 2022 |
| Срок свидетельства | 08.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы топлив OptiFuel (далее «анализаторы») предназначены для измерений показателей качества топлив: объемная доля бензола, олефинов, ароматических углеводородов, массовая/объемная доля оксигенатов, детонационные характеристики топлив (октановое / цетановое числа), плотности, а также для расчета других характеристик физико-химических свойств по параметрам ИК-спектров.
Принцип действия анализаторов: ИК-спектрометры с преобразованием Фурье. Показатели состава по компонентам, имеющим характеристические полосы поглощения в ИК-спектре (бензол, оксигенаты) определяются по интенсивности характеристических полос поглощения в ИК-спектре в соответствии с градуировочным графиком.
Расчетные показатели определяются с помощью математической модели обработки ИК-спектров. В полученных на анализаторах с помощью преобразования Фурье ИК-спектрах с помощью специального программного обеспечения, основанного на принципе проекции на главные компоненты (principal component analysis), находятся совокупности спектральных признаков, связанных с количественными значениями расчетных анализируемых показателей. ИК-спектр анализируемого образца соотносится с данной градуировочной базой, определяется степень близости к форме и интенсивности ИК-спектров градуировочных образцов и на этой основе выносится суждение о значении расчётного показателя (ей).
Дополнительной функцией является измерение плотности вибрационным методом с помощью независимой вибрационной U-образной ячейки.
Анализаторы представляют собой стационарные приборы в настольном лабораторном исполнении с системой микропроцессорного управления и контроля параметров работы. Конструктивно анализаторы состоят из одного блока.

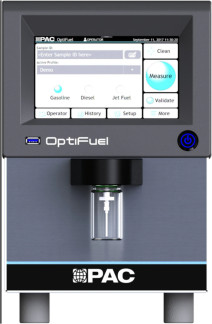

Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунке 1.
Заводские номера в виде цифрового обозначения арабскими цифрами в формате XXY-ZZZZ (где: XX - последние две цифры года выпуска, Y - буквенное обозначение месяца выпуска от A до L, ZZZZ - сквозной порядковый номер аппарата) наносятся на табличку, расположенную на корпусе анализатора (шильдик), как показано на рисунках 2 и 3, и отображаются на экране анализатора в диалоговом окне «Instrument Name».
Нанесение знака поверки на анализатор не предусмотрено.
Я *
га
Программное обеспечение анализатора предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки, полученных ИК-спектров, расчёта результатов, для дополнения и коррекции градуировочной базы. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода версии ПО в диалоговом окне «Instrument Name».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1
Идентификационные данные (признаки)
Значение
1) OptiFuel Software (SW) и 2) Firmware (FW - «прошивка»)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
1) 3.0.02 и выше
2) 1.3.0 и выше
Цифровой идентификатор ПО
Метрологические характеристики приведены в таблице 2, перечень и диапазоны показаний расчетных физико-химических показателей топлив - в таблице 3, основные технические характеристики - в таблице 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Объемная/массовая доля бензола в бензине, % | от 0,1 до 6,0 |
| Пределы допускаемой относительной погрешности измерений объёмной/массовой доли бензола, %: - в поддиапазоне от 0,1 до 0,3 % включ. - в поддиапазоне св. 0,3 % до 6,0 % включ. | ±20 ±10 |
| Массовая доля оксигенатов в бензинах: - метил-третбутиловый эфир (МТБЭ), % - этанол, % | от 0,1 до 14,0 от 0,1 до 10,0 |
| Пределы допускаемой относительной погрешности измерений массовой доли оксигенатов: - метил-третбутиловый эфир (МТБЭ), % - этанол, % | ±15 ±30 |
| Детонационная стойкость (октановое число) бензинов: - моторным методом - исследовательским методом | от 80 до 93 от 89 до 103 |
| Пределы допускаемой абсолютной погрешности измерений детонационной стойкости (октанового числа) | ±1,5 |
| Цетановое число дизельных топлив | от 41 до 66 |
| Пределы допускаемой абсолютной погрешности измерений цетанового числа | ±2,0 |
| Плотность, диапазон измерений, кг/м3 | от 700 до 990 |
| Плотность, диапазон показаний, кг/м3 | от 600 до 1200 |
| Пределы абсолютной погрешности измерений плотности, кг/м3 | ±1,0 |
Таблица 3 - Перечень и диапазоны показаний расчетных физико-химических показателей топлив
| Наименование характеристики | Значение |
| Бензин | |
| Объемная доля насыщенных углеводородов, % | от 0 до 95 |
| Объемная доля ароматических углеводородов, % | от 5 до 45 |
| Объемная доля олефиновых углеводородов в бензинах, % | от 0 до 28 |
| Массовая/объемная доля оксигенатов в бензинах: - этил-третбутиловый эфир (ЭТБЭ), масс %; - метанол, масс% - диизопропиловый эфир, масс % - метил-трет-амиловый эфир (ТАМЭ), масс % - трет-бутиловый спирт, об% | от 0,1 до 17,0 от 0,1 до 5,0 от 0,1 до 16 от 0,1 до 12 от 0,1 до 12 |
| Температура начала кипения, °С | от 25 до 50 |
| Температура 10 % отгона, °С | от 38 до 67 |
| Температура 50 % отгона, °С | от 66 до 117 |
| Температура 90 % отгона, °С | от 123 до 178 |
| Наименование характеристики | Значение |
| Температура конца кипения, °С | от 171 до 221 |
| Объемная доля испарившегося бензина, % при: 70 °С | от 11 до 53 |
| 100 °С | от 32 до 75 |
| 150 °С | от 79 до 97 |
| 180 °С | от 90 до 99 |
| 200 °С | от 29 до 74 |
| 300 °С | от 77 до 100 |
| Эквивалент давления насыщенных паров по Рейду («сухой метод»), кПа | от 42 до 105 |
| Содержание марганца, мг/л | от 0 до 5000 |
| Содержание МЦТМ (метилциклопентадиенилтрикарбонилмарганец), мг/л | от 0 до 17322 |
| Плотность, кг/м3 | от 600 до 1200 |
| Дизельное топливо | |
| Цетановый индекс | от 42 до 65 |
| Содержание присадки, повышающей цетановое число (2-ЭГН, ИПН), мг/дм3 | от 30 до 12000 |
| Объемная доля метиловых эфиров жирных кислот, % | от 0 до 65 |
| Температура 10 % отгона, °С | от 160 до 260 |
| Температура 50 % отгона, °С | от 222 до 295 |
| Температура 90 % отгона, °С | от 180 до 360 |
| Температура 95 % отгона, °С | от 295 до 365 |
| Температура конца кипения, °С | от 195 до 365 |
| Объемная доля испарившегося при 250 °С дизельного | от 5 до 70 |
| топлива, % | |
| Плотность, кг/м3 | от 600 до 1200 |
| Топливо авиационное для газотурбинных двигателей | |
| Объемная доля метиловых эфиров жирных кислот, % | от 0 до 100 |
| *) Примечание: номенклатура показателей в градуировочной базе каждого единичного | |
| экземпляра анализатора определяется в соответствии с заказом пользователя. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания, В | 23 0+22-33 питания переменного тока частотой 50+1 Гц |
| Габаритные размеры анализатора, мм, не более | |
| - длина | 350 |
| - ширина | 224 |
| - высота | 457 |
| Масса анализатора, кг, не более | 16,3 |
| Условия эксплуатации в термостатируемом анализаторном боксе: | |
| -диапазон рабочих температур окружающей среды, 0 C | от +5 до +35 |
| -диапазон относительной влажности, % | не более 80 |
| -диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 25 000 |
Знак утверждения типа наносится
на заднюю панель корпуса анализатора методом наклейки (рисунки 2 и 3) и на титульный лист руководства по эксплуатации типографским методом
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор | OptiFuel | 1 шт. |
| Расходные материалы (комплект) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в документе «Анализаторы топлив OptiFuel. Руководство по эксплуатации».
Стандарт предприятия «OptiFuel: анализатор топлив».
Правообладатель
«Petroleum Analyzer Company, L.P.», США Адрес: 8824 Fallbrook Drive Houston, TX 77064-9912, USA Телефон/факс: +1-281-940-1803 Web-сайт: http://www.paclp.com
