Весы платформенные Спутник ВП, 87474-22

87474-22
Весы платформенные Спутник ВП (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.
Карточка СИ
Номер в госреестре 87474-22
Наименование СИ Весы платформенные
Обозначение типа СИ Спутник ВП
Изготовитель Общество с ограниченной ответственностью "Равновесие" (ООО "Равновесие"), Ростовская область, г. Батайск
Год регистрации 2022
Срок свидетельства 08.12.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы платформенные Спутник ВП (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации рабочего тела весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который размещен в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и прибора весоизмерительного (индикатор п.Т2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т2.2.5 ГОСТ OIML R 76-1-2011). Весы имеют возможность подключения принтера, персонального компьютера или дополнительного индикатора.

В зависимости от комплектации весов в состав весоизмерительного устройства могут входить следующие датчики:

-    датчики весоизмерительные тензорезисторные QS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 78206-20), модификации: QS;

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 77382-20), модификации: SQВ, AMI;

-    датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM производства «CAS Corporation» Республика Корея (регистрационный номер в ФИФОЕИ 5126112), модификации: BSA; BSS;

-    датчики весоизмерительные цифровые DLC-4D производства ЗАО «Масса-К», Россия (регистрационный номер в ФИФОЕИ 66493-17), модификации: DLC-4D С3;

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп производства «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: H8C; HM9B.

В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:

-    приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12) модификации: CI-2001A;

-    весоизмерительный преобразователь ТВ, производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково модификации: ТВ-003/05Н; ТВ-003П;

-    приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер в ФИФОЕИ 61378-15) модификации: МИ ВДА/12Я; МИ ВДА/12С; МИ ВЖА/12С; МИ ВДА/6Я; МИ ВДА/7Я;

-    приборы весоизмерительные производства ЗАО «Масса-К» Россия, г. Санкт-Петербург модификации: Терминал А; Терминал АВ;

-    приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18) модификации: ТИТАН 6, ТИТАН 12.

В весах применяется один из четырех вариантов исполнения грузоприемного устройства, которые отличаются следующим:

-    грузоприемное устройство стержневое состоит из двух рам, устанавливаемых параллельно и вровень на расстоянии не более десяти метров друг от друга и соединенных кабелем;

-    грузоприемное устройство паллетное состоит из рамы П-образной формы и предназначено для взвешивания грузов на поддонах по ГОСТ 33757-2016;

-    грузоприемное устройство платформенное составное состоит из рамы грузоприемной платформы (от 1 до 4) и стационарных пандусов (пандусы прилагаются опционально);

-    грузоприемное устройство для взвешивания скота состоит из рамы, грузоприемной платформы, двух пандусов и ограждения по периметру грузоприемной платформы.

Вид и расшифровка обозначения модели весов Спутник ВП -[1]-[2]-[3]-[4], где

[1]    - наибольший предел взвешивания (от 60 до 30000 кг.);

[2]    - количество интервалов взвешивания (от 1 до 2);

[3]    - исполнение ГПУ (1-платформенное составное, 2-паллетное, 3- стержневое,

4- для взвешивания скота);

[4]    - М (с молокоприемным оборудованием).

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматическое устройство установки на нуль (Т.2.7.2.3)

-    устройства первоначальной установки нуля весов (Т.2.7.2.4);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство полуавтоматической установки нуля (Т2.7.2.2);

-    устройство слежения за нулем (Т2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4).

На корпусе весов должна быть прикреплена маркировочная табличка, содержащая следующую информацию:

-    товарный знак предприятия-изготовителя;

-    наименование, тип весов;

-    класс точности;

-    максимальная нагрузка (Мах), кг;

-    минимальная нагрузка (Min), кг;

-    действительная цена деления, кг;

-    поверочный интервал весов в виде е;

-    диапазон рабочих температур (от + до -);

-    заводской (серийный) номер;

-    год выпуска;

-    параметры электропитания;

-    наименование предприятия-изготовителя;

-    номер ТУ;

-    страна производитель.

Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом, цифровое обозначение заводского номера весов - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов.

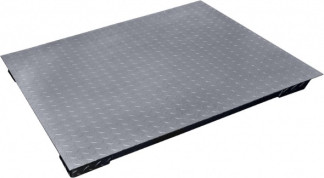

Общий вид и варианты исполнения ГПУ весов представлен на рисунке 1.

Место

размещения

маркировочной

таблички

стержневое    для взвешивания скота

Рисунок 1 - Общий вид и варианты исполнения ГПУ весов платформенных Спутник ВП Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов платформенных Спутник ВП приведена на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака

поверки для платформенных Спутник ВП

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Идентификационные данные ПО приведены в таблице 2.

Таблица 1 - Идентификационные данные программного обеспечения

Модель

весоизмерительного

прибора

Идентификац

ионное

наименование

программного

обеспечения

Номер версии (идентификационный номер) ПО

Цифровой

идентификатор

ПО

Другие

идентификаци онные данные (если имеются)

С1-200А

-

1.20, 1.21, 1.22

-

-

Терминал А

P62.xx.HEX

P62.0.0

292А70

CRC 24

Терминал AB

P63.xx.HEX

P63.0.0

19EC42

CRC 24

ТВ-003/05Н

-

10.хх**

-

-

ТВ-003П

-

С10.хх**

-

-

МИ ВЖА/12С

-

U2.01

-

-

МИ ВДА/12С

-

U2.01

-

-

МИ ВДА/12Я

-

U2.01

-

-

МИ ВДА/7Я

-

U2.01

-

-

МИ ВДА/6Я

-

U2.01

-

-

ТИТАН 6

-

V1^*

-

-

ТИТАН 12

-

V1^*

-

-

Примечание

* обозначения «X» (где «X» принимает значения от 0 до 9) не относится к метрологическому значению ПО.

** обозначения «ХХ» (где «XX» принимает значения от 00 до 99) не относятся к метрологически значимому ПО

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .............................................средний (III)

Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 3, остальные метрологические характеристики весов - в таблице 4, основные технические характеристики весов - в таблице 5.

Таблица 3 - Основные метрологические характеристики весов

Обозначение модификации

Мах, т (Max1/Max2)

Min, кг (Mim)

е = d, кг (e1/e2)

n

(n1/n2)

1

2

3

4

5

Спутник ВП 0,15 - [2]-[3]-[4]

0,06/0,15

0,4/1

0,02/0,05

3000/3000

0,15

1

0,05

3000

1

2

3

4

5

Спутник ВП 0,3 - [2]-[3]-[4]

0,15/0,3

1

0,05/0,1

3000/3000

0,3

2

0,1

3000

Спутник ВП 0,6 - [2]-[3]-[4]

0,3/0,6

2

0,1/0,2

3000/3000

0,6

4

0,2

3000

Спутник ВП 1 - [2]-[3]-[4]

0,6/1

4

0,2/0,5

3000/2000

1

10

0,5

2000

Спутник ВП 1,5 - [2]-[3]-[4]

0,6/1,5

4

0,2/0,5

3000/3000

1,5

10

0,5

3000

Спутник ВП 2 - [2]-[3]-[4]

1,5/2

10

0,5/1

3000/2000

2

20

1

2000

Спутник ВП 3 - [2]-[3]-[4]

1,5/3

10

0,5/1

3000/3000

3

20

1

3000

Спутник ВП 6 - [2]-[3]-[4]

3/6

20

1/2

3000/3000

6

40

2

3000

Спутник ВП 10 - [2]-[3]-[4]

6/10

40

2/5

3000/2000

10

100

5

2000

Спутник ВП 15 - [2]-[3]-[4]

6/15

40

2/5

3000/3000

15

100

5

3000

Спутник ВП 30 - [2]-[3]-[4]

15/30

100

5/10

3000/3000

30

200

10

3000

Таблица 4 - Метрологические характеристики весов

Наименование характеристики

Значение

Показания индикации массы, не более

Мах + 9е

Диапазон установки на нуль и слежения за нулём, % от Max, не более

4

Диапазон первоначальной установки на нуль, % от Max, не более

20

Верхняя граница диапазона устройства выборки массы тары (Т-)

50 % от Max

Пределы допускаемой погрешности для нагрузки m, mpe, при поверке (в эксплуатации):

-    Min < m < 500e

-    500е <m < 2000е

-    2000е <m < Max

±0,5е (±1,0е) ±1е (±2,0е) ±1,5е (±3,0е)

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 5 - Основные технические характеристики весов

Наименование характеристики

Значение

1

2

Параметры электропитания весов от сети переменного тока:

-    напряжение переменного тока, В

-    частота, Г ц

от 187 до 242 от 49 до 51

Потребляемая мощность, В*А, не более:

20

Диапазон рабочих температур для индикаторов и терминалов, 0С

от -10 до +40

1

2

Диапазон рабочих температур для размещения ГПУ, при использовании датчиков 0C:

- BSA

от -10 до +40

- BSS

от -20 до +40

- HM9B, Н8С, DLC-4DX3

от -30 до +40

- AMI, SQВ, QS

от -40 до +40

Габаритные размеры ГПУ весов, м, не более: - длина

6

- ширина

4

Масса весов, т, не более:

2,5

Средний срок службы, лет, не менее:

10

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы платформенные Спутник ПВ

-

1 шт.

Руководство по эксплуатации (Паспорт)

-

1 шт.

Сведения о методах измерений

приведены в разделе 4.2 «Установка и работа с весами» Руководства по эксплуатации (паспорте) на весы платформенные Спутник ВП.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июня 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерения массы»;

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

ТУ 28.29.31-002-24206781-2022 «Весы платформенные Спутник ВП».

Правообладатель

Общество с ограниченной ответственностью «Равновесие» (ООО «Равновесие»)

Адрес: 346880, Ростовская область, г. Батайск, ул. Орджоникидзе, д. 126, оф. 55 ИНН 6141045439 E-mail: rvvs.vt@bk.ru

87474-22
Номер в ГРСИ РФ:
87474-22
Производитель / заявитель:
Общество с ограниченной ответственностью "Равновесие" (ООО "Равновесие"), Ростовская область, г. Батайск
Год регистрации:
2022
Cрок действия реестра:
08.12.2027
