| Номер в госреестре | 87478-22 |
| Наименование СИ | Измерители мгновенных значений напряжения |
| Обозначение типа СИ | МН12ИП-РХIe |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 08.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мгновенных значений напряжения МН12ИП-РХ1е (далее - измерители) предназначены для измерений мгновенных значений напряжения по двенадцати изолированным друг от друга каналам с дифференциальными входами.
Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память модулей.
Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измерители используются в составе информационных измерительных систем совместно с носителями модулей: модулем НМРХ1 AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу с модулями стандарта PXIe.
Измерители выпускаются в исполнениях МН12ИП-PXIe и МН12ИП-PXIe-50В, отличающихся метрологическими характеристиками.
Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.

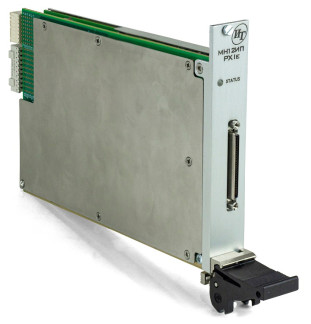

Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Общий вид измерителей, установленных в шасси СН-14 PXIe, приведен на рисунке 2. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.
Измерители работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций undaq_math.dll, undaq_math64.dll, libundaq_math.so.
Метрологические характеристики измерителей нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | ||
| Операционная система | Windows 32-bit | Windows 64-bit | Linux 64-bit |
| Идентификационное наименование ПО | undaq_math.dll | undaq_math64.dll | libundaq math.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 | ||
| Цифровой идентификатор ПО | 06b8 24b5 | f57c 04cd | 0dfe 5fbc |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| исполнение МН12И | П-PXIe |
| Диапазоны измерений мгновенных значений напряжения постоянного тока, В | от -0,1 до +0,1 от -1,0 до +1,0 от -10,0 до +10,0 |
| Пределы допускаемой относительной основной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, %: - для диапазона от -0,1 до +0,1 В - для диапазона от -1,0 до +1,0 В - для диапазона от -10,0 до +10,0 В | ±[0,030+0,015 (|Им/их|-1)] ±[0,030+0,015 (|им/их|-1)] ±[0,060+0,030 (U/Ux|-1)] |
| исполнение МН12ИП- | РХ1е-50В |
| Диапазоны измерений мгновенных значений напряжения постоянного тока, В | от -0,5 до +0,5 от -5,0 до +5,0 от -50,0 до +50,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной основной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, %: - для диапазона от -0,5 до +0,5 В - для диапазона от -5,0 до +5,0 В для диапазона от -50,0 до +50,0 В | ±[0,090+0,060 (Цм/их|-1)] ±[0,060+0,030-(|им/их|-1)] ±[0,060+0,030 (|им/их|-1)] |
| для всех исполнений | |
| Пределы допускаемой относительной дополнительной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % | ±0,002 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Примечания: 1) им - верхняя граница диапазона измерений мгновенных значений напряжения, В; 2) Ux - измеренное мгновенное значение напряжения, В; 3) При измеренном значении, равном 0 В, сигнал отсутствует, погрешность в этой точке не определяется. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | , ч ч+ М7щ , 1 ~+ 0,60 (V I7! |
| Динамическая сила тока потребления, А, не более: - по цепи «12 В» - по цепи «3 В» | 1,2 0,4 |
| Сопротивление гальванической развязки между каналами, а также между каналами и корпусом, МОм, не менее | 20 |
| Электрическая прочность гальванической развязки между каналами, а также между каналами и корпусом, В, не менее | 200 |
| Количество измерительных каналов | 12 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 20,0x213,8x130,5 |
| Масса, кг, не более | 0,41 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10,5 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на печатную плату измерителя любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель мгновенных значений напряжения МН12ИП-PXIe | ГВТУ.468266.001 | 1 шт. |
| Модули Информтест DAQ. Управляющая панель Qt. Руководство оператора | ФТКС.67010-01 34 01 | 1 шт. |
| Модули Информтест DAQ. Драйвер. Руководство системного программиста | ФТКС.77010-01 32 01 | 1 шт. |
| Измеритель мгновенных значений напряжения МН12ИП-PXIe. Паспорт | ГВТУ.468266.001ПС | 1 экз. |
| Измеритель мгновенных значений напряжения МН12ИП-PXIe. Руководство по эксплуатации | ГВТУ.468266.001РЭ | 1 экз. |
| Измеритель мгновенных значений напряжения МН12ИП-PXIe. Комплект программного обеспечения | ФТКС.85001-01 | 1 шт. |
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ГВТУ.468266.001РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГВТУ.468266.001ТУ «Измеритель мгновенных значений напряжения МН12ИП-PXIe. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
