| Номер в госреестре | 87485-22 |
| Наименование СИ | Комплексы для измерений габаритных размеров |
| Обозначение типа СИ | VML Prime |
| Изготовитель | SICK AG, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 14.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для измерений габаритных размеров VML Prime (далее - комплексы), предназначены для измерений габаритных размеров объектов, проходящих по ленточным, роликовым конвейерам и сортировщикам.
Работа комплексов основана на принципе световой локации области пространства параллельными световыми лучами.

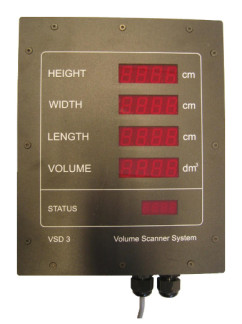

Конструктивно комплексы состоят из рамы, установленной в месте разрыва двух конвейеров, перпендикулярно направлению движения конвейера, на которой закреплены две пары светодиодных линеек, расположенных вертикально и горизонтально относительно полотна конвейера. Вертикально расположенные линейки измеряют высоту объекта, горизонтально -ширину объекта. Энкодер считает скорость ленты конвейера и передает ее на контроллер, установленный в блоке управления, который вычисляет длину объекта. Результаты измерений выводятся на табло, которое устанавливается на отдельно стоящем вертикальном кронштейне.
Наименование типа и заводской номер в числовом формате указаны на шильдике, расположенном на блоке управления.
Общий вид комплекса представлен на рисунке 1.
Цветовое решение комплексов и компоновка рам могут отличаться от приведенных на рисунке 1.
Пломбирование комплексов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид комплекса для измерений габаритных размеров VML Prime
Комплексы имеют в своем составе программное обеспечение (ПО), предназначенное для управления оборудованием, получения и отображения данных измерений.
ПО защищено ключом и пломбой-наклейкой.
При работе с комплексом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения комплексов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО отсутствуют.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений габаритных размеров, мм* - длина - ширина - высота | от 120 до 1200 от 120 до 800 от 10 до 880 |
| Пределы допускаемой абсолютной погрешности измерений габаритных размеров, мм | ±5 |
| * диапазон измерений может быть ограничен исходя из измерительной задачи заказчика и габаритных размеров конвейера (указывается в паспорте на комплекс) | |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до +40 |
| Параметры электрического питания: | от 100 до 264 |
| - напряжение, В | |
| Скорость движения измеряемых объектов, м/с | от 0,2 до 2 |
| Масса, кг, не более | 1000 |
| Габаритные размеры, мм, не более | |
| - длина | 2000 |
| - ширина | 2000 |
| - высота | 2000 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс для измерений габаритных размеров | VML Prime | 1 шт |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
Раздел 6 «Пусконаладочные работы (ввод в эксплуатацию и работа)» руководства по эксплуатации.
Техническая документация изготовителя.
Правообладатель:
SICK AG, Г ермания
Адрес: Erwin-Sick-Str. 1, 79183 Waldkirch, Germany Телефон: +49 (0)7681 202-0 Web-сайт: www.sick.com E-mail: info@sick.de
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
