| Номер в госреестре | 87486-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГ-40 |
| Изготовитель | Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГ-40 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из трех секций.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводские номера резервуаров и номера секций в виде цифрового обозначения, состоящие из арабских цифр, нанесены в виде наклейки на крышку люка резервуара.
Резервуары РГ-40 с заводскими номерами 4017, 4017-1 расположены по адресу: г. Курган, ул. Трактовая, д. 1 пункт заправки КПИ.
Общий вид резервуаров РГ-40 представлен на рисунках 1, 2, 3, 4, 5, 6, 7.
Нанесение знака поверки на средство измерений не предусмотрено.

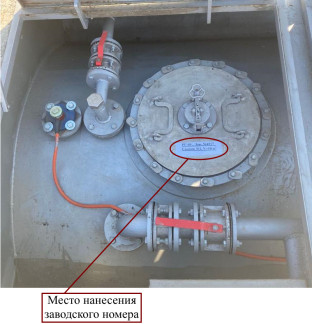

Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 5 - Общий вид резервуара РГ-40 №4017-1 секция 2 с указанием места нанесения
заводского номера
Место нанесения заводского номера
Рисунок 6 - Общий вид резервуара РГ-40 №4017-1 секция 3 с указанием места нанесения
заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводские номера | ||
| 4017 | 4017-1 | |
| Номинальная вместимость, м3 | 40 | 40 |
| Номинальная вместимость секции №1, м3 | 10 | 13 |
| Номинальная вместимость секции №2, м3 | 10 | 14 |
| Номинальная вместимость секции №3, м3 | 20 | 13 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГ-40 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 3 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)
ИНН 7805204056
Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131 литер а, пом. 6-н
Телефон: +7 (812) 326-88-00 Web-сайт: rezervuar.su E-mail: zakaz@rezervuar.su
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
