| Номер в госреестре | 87488-22 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская Область - Кузбасс область, г. Новокузнецк |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар представляет собой стальной сосуд в виде стоящего цилиндра с днищем, стационарный с кровлей, с понтоном.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар не имеет в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуара.
К резервуару данного типа относится резервуар вертикальный стальной цилиндрический РВСП-20000 с заводским номером 4, расположенный по адресу Россия, Архангельская область, Котласский район, муниципальное образование Приводинское «НПС Приводино»
Общий вид резервуара с указанием места нанесения заводского номера приведен на рисунках 1.
Нанесение знака поверки на резервуар не предусмотрено.

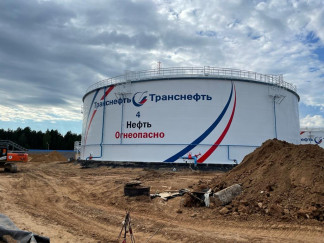

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000 заводской номер 4 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,10 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в п. 7.5 «Метод измерений» паспорта резервуара
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Юридический адрес: 654033, Кемеровская Область - Кузбасс область, г. Новокузнецк, ул. Некрасова (Кузнецкий Р-Н), д. 28 E-mail: rmk@nzrmk.ru
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
