| Номер в госреестре | 87489-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | ГЭЭ-50 |
| Изготовитель | Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ), г. Саратов |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические ГЭЭ-50 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра со сферическими днищами, снаружи закрытые слоем теплоизоляции.
Принцип действия резервуаров основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт резервуаров и на металлическую табличку, закрепленную на опоре резервуара.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические с заводскими номерами 206-19-50, 207-19-50, расположенные по адресу ООО "Ачим Девелопмент", Уренгойское НГКМ, УКПГ-41, База промысла опорная.

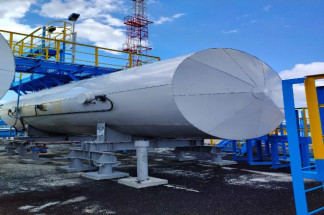

Общий вид резервуаров с указанием мест нанесения заводского номера приведен на рисунке 1 и 3.
Внешний вид металлических табличек с нанесенными на них заводскими номерами приведен на рисунке 3.
Нанесение знака поверки на резервуары не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не более | 20 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | ГЭЭ-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
приведены в разделе «Общие сведения о сосуде» паспорта резервуара
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Саратовский резервуарный завод»
(ООО «САРРЗ)
ИНН 6451451695
Адрес: 410036, Саратовская область, город Саратов, улица Огородная, дом 162, лит. 1Ж
