| Номер в госреестре | 87494-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГСН |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-коммерческая фирма "КУБ-сервис" (ООО "ПКФ "КУБ-сервис"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГСН (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.
Резервуары изготовлены в следующих модификациях: РГСН-50, РГСН-100 и представляют собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами с номинальными вместимостями 50 и 100 м3 соответственно.
Тип размещения резервуаров - наземный.
Резервуары имеют наружную теплоизоляцию днищ и стенок.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводской номер нанесен на маркировочную табличку в виде цифрового обозначения аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары РГСН-50 зав.№№ 157/1, 157/3, 236/1, 236/2, РГСН-100 зав.№№ 248/1, 248/2, 248/3, 248/4, 298/1, 298/2 расположены по адресу: Чаяндинское НГКМ, 147 км, Республика Саха (Якутия).

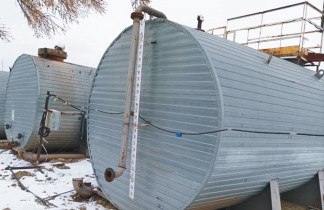

Общий вид резервуаров, их горловин, замерных люков и заводских номеров представлены на рисунках 1-6.
ООО "ПКФ "КУБ-сервис" Резервуар РГСн-100 ТУ 3615-001-г0б1ц09-2013
Год изготовления: 2019
КУК
СЕРвиС*
ЗавсдсяоЙ №
Диаметр; _
Длииа; _12670_мм 06ъ*«; ^оа Масса; ^ ц т
248 J2
Год изготовления:
3340
Дйшдето: 3340 мм -Дд*на: 12670 мм Объём: 100 ма Масса: 11_?
0,07Мпа
шт.
'ЪШ? JT
Рабочее давление: 0,07Мпа ^ OTK Ms a J
ООО "ПКФ "КУБ-сервис" ^
Г ' ЭВ1Ф S,
■сзерву- г; РПСм Ю
Ту 36ib-001-20hi 1*10'': ::С I *
2Д8/1 Год изготовления: 3019
Резервуар РГСн-100
ТУ 3615-001-20611409-2013 248/4 Год изготовления:
§1
©
шт.
| Наименование характеристики | Значение | |
| Модификация | РГСН-50 | РГСН-100 |
| Номинальная вместимость, м3 | 50 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ±0,25 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 | |
Рисунок 5 - Место нанесения заводских номеров резервуаров РГСН-100
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГСН | 10 шт. |
| Паспорта | - | 10 экз. |
| Градуировочные таблицы | - | 10 экз. |
приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГСН
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
Общество с ограниченной ответственностью «Производственно-коммерческая фирма «КУБ-сервис» (ООО «ПКФ «КУБ-сервис»)
ИНН: 6671406828
Адрес: 620102, Свердловская область, г. Екатеринбург, ул. Шаумяна, д. 83, офис 306 Телефон: +7(343) 372-02-73 E-mail: 458245@mail.ru
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
