| Номер в госреестре | 87495-22 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | Кубань |
| Изготовитель | Общество с ограниченной ответственностью Армавирский завод тяжелого весостроения "Весоизмеритель" (ООО АЗТВ "Весоизмеритель"), г. Армавир, Краснодарский край |
| Год регистрации | 2022 |
| Срок свидетельства | 14.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия Кубань (далее - весы) предназначены для измерения массы транспортных средств и других грузов в режиме статического взвешивания.
Конструктивно весы состоят из:
- грузоприемного устройства (Т.2. 1.1 ГОСТ OIML R 76-1-2011, далее - ГПУ);
- весоизмерительного устройства (Т.2.1.3 ГОСТ OIML R 76-1-2011), включающего весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011, далее - датчики) и соединительную коробку;
- весоизмерительного прибора (терминала Т.2.2.5 ГОСТ OIML R 76-1-2011).
ГПУ представляет собой металлическую конструкцию, состоящую из секций, количество и габаритные размеры которых зависят от максимальной нагрузки весов. Каждая секция опирается на четыре датчика, соседние секции могут иметь общие точки опоры. ГПУ монтируется на фундамент и может быть установлено на одном уровне с поверхностью дорожного полотна или выше него. Во втором случае ГПУ оборудуется пандусами для заезда и съезда транспортных средств.
Принцип действия весов основан на преобразовании деформации упругих элементов аналоговых или цифровых весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе объекта. Аналоговые электрические сигналы с датчиков через соединительную коробку поступают в терминал, содержащий аналоговоцифровой преобразователь, где они суммируются и преобразуются в цифровой код. Цифровые электрические сигналы с цифровых датчиков формируются аналогово-цифровыми преобразователями, встроенными в датчики, и поступают на вход терминала.
Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели терминала.
К данному типу весов относятся следующие модификации:
Кубань-20-А-1; Кубань-20-А-2; Кубань-20- Ц-1; Кубань-20- Ц-2; Кубань-30-А-1; Кубань-30-А-2 Кубань-30- Ц-1; Кубань-30- Ц-2; Кубань-40-А-1; Кубань-40-А-2; Кубань-40-Ц-1; Кубань-40-Ц-2; Кубань-60-А-1 ; Кубань-60-А-2 ; Кубань-60-Ц-1; Кубань-60-Ц-2; Кубань-80-А-1; Кубань-80-А-2; Кубань-80- Ц-1; Кубань-80- Ц-2; Кубань-100-А-1; Кубань-100-А-2; Кубань-100- Ц-1; Кубань-100- Ц-2
с обозначением Кубань-Х1-Х2-Х3, где:
- Х1 - максимальная нагрузка весов (Мах), т, (20, 30, 40, 60, 80, 100);
- Х2 - тип используемых в весах датчиков, А - весы с датчиками аналогового типа, Ц - весы с цифровыми датчиками;
- Х3 - интервальность весов, 1 - одноинтервальные весы, 2 - двухинтервальные весы.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- автоматическое устройство установки на нуль (Т.2.7.2.3);
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство слежения за нулем (T.2.7.3);
- устройство тарирования (выборки массы тары) (T.2.7.4);
В состав конструкции модификаций весов могут входить следующие типы датчиков:
- датчики весоизмерительные тензорезисторные QS (регистрационный номер в Федеральном информационном фонде 78206-20), модификации QS, QS-D;
- датчики весоизмерительные тензорезисторные Digital Load Cell (регистрационный номер в Федеральном информационном фонде 55634-19).
В качестве терминалов в весах применяются следующие весоизмерительные приборы:
- приборы весоизмерительные МИ (регистрационный номер в Федеральном информационном фонде 61378-15), модификации: МИ ВДА/12Я, МИ ВДА/7Я, МИ ВДА/12ЦС;
- приборы весоизмерительные ТИТАН (регистрационный номер в Федеральном информационном фонде 72048-18), модификации: ТИТАН H12 и ТИТАН 3Ц.
Знак поверки в виде оттиска поверительного клейма на пломбу наносится на заднюю стенку терминала весов.
Заводской номер, идентифицирующий каждый экземпляр весов, наносится на маркировочную табличку типографским способом в виде цифрового обозначения, состоящего из арабских цифр.
Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, которая содержит следующую информацию:
- наименование, адрес и товарный знак предприятия-изготовителя;
- знак утверждения типа;
- обозначение весов;
- заводской номер весов;
- год выпуска;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение наибольшего предела взвешивания (Max);
- значение наименьшего предела взвешивания (Min);
- значение цены поверочного интервала (е);
- значение действительной цены деления (d).

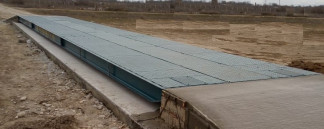

Пример общего вида весов представлен на рисунке 1.
Пример маркировочной таблички представлен на рисунке 2
Армавирский завод тяжелого весостроения
+
АЗТВ
Ж
«Весоизмеритель»
Краснодарский край, г. Армавир территория Северная Промзона, участок 170, офис 1 Тел. 8 (86137) 4-70-84, 8 (800) 6000-131
ВЕСОИЗМЕРИТЕЛЬ
Весы автомобильные неавтоматического действия КУБ АНЬ-3 О-А-2
Заводской № 0004 Год выпуска 2022
Maxi/Max2, кг - 15 000/30 000 Mini/Mir^, кг - 100/15 000 (ei/е2) = (di/d2), кг - 5/10 Класс точности по ГОСТ OIML R 76-1-2011 - (ш)
Рисунок 3- Общий вид терминалов
Схема пломбировки терминалов от несанкционированного доступа представлена на рисунке 4.
ТИТАН HI 2 ТИТАНЗЦ
Рисунок 4 - Схема пломбировки терминалов от несанкционированного доступа, обозначение места нанесения пломбы, содержащей изображение знака поверки (1- место расположения пломбы с оттиском поверительного клейма)
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Уровень защиты от преднамеренных и непреднамеренных воздействий «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО отображаются на дисплее терминала при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационые данные (признаки) | МИ ВДА/7Я, МИ ВДА/12Я | МИ ВДА/12ЦС | ТИТАН Н | ТИТАН 3Ц |
| Идентификационное наименование ПО | недоступно | |||
| Номер версии (идентификационный номер) ПО, не ниже | U2.01 | U3.01 | 643Ax* | UER 3.6x* |
| Цифровой идентификатор ПО | недоступно | |||
| * где х принимает значения от 0 до 9 | ||||
Класс точности весов по ГОСТ OIML R 76-1-2011 средний (III).
Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n), а также пределы допускаемой абсолютной погрешности при поверке (mpe) для одноинтервальных и двухинтервальных весов приведены в таблицах 2 и 3, остальные метрологические характеристики - в таблице 4, основные технические характеристики - в таблице 5, габаритные размеры ГПУ - в таблице 6.
Таблица 2 - Метрологические характеристики для одноинтервальных весов
| Обозначение весов | Min, т | Max, т | г к II | n | Интервалы взвешивания, кг | mpe, кг |
| Кубань-20-А-1 Кубань-20- Ц-1 | 0,2 | 20 | 10 | 2000 | от 200 до 5000 включ. св.5000 до 20000 | ±5 ±10 |
| Кубань-30-А-1 Кубань-30- Ц-1 | 0,2 | 30 | 10 | 3000 | от 200 до 5000 включ. св. 5000 до 20000 включ. св.20000 до 30000 | ±5 ±10 ±15 |
| от 400 до 10000 включ. | ±10 | |||||
| Кубань-40-А-1 | 0,4 | 40 | 20 | 2000 | св. 10000 до 40000 включ. | ±20 |
| Кубань-40-Ц-1 | 0,2 | 40 | 10 | 4000 | от 200 до 5000 включ. св. 5000 до 20000 включ. св.20000 до 40000 | ±5 ±10 ±15 |
| Кубань-60-А-1 | 0,4 | 60 | 20 | 3000 | от 400 до 10000 включ. св. 10000 до 40000 включ. | ±10 ±20 |
| Кубань-60-Ц-1 | св.40000 до 60000 | ±30 | ||||
| Кубань-80-А-1 | 1,0 | 80 | 50 | 1600 | от 1000 до 25000 включ. св. 10000 до 80000 включ. | ±25 ±50 |
| Кубань-80- Ц-1 | 0,4 | 80 | 20 | 4000 | от 400 до 10000 включ. св. 10000 до 40000 включ. от 40000 до 80000 | ±10 ±20 ±30 |
| Кубань-100-А-1 Кубань-100- Ц-1 | 1,0 | 100 | 50 | 2000 | от 1000 до 25000 включ. св.25000 до 100000 | ±25 ±50 |
Таблица 3 - Метрологические характеристики для двухинтервальных весов
| Обозначение весов | Min, т | Max1/ Max2, т | djd2 и ei/e2, кг | П1/П2 | Интервалы взвешивания, кг | mpe, кг |
| Кубань-20-А-2 Кубань-20- Ц-2 | 0,1 | 15/20 | 5/10 | 3000/ 2000 | от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. св.15000 до 20000 | ±2,5 ±5,0 ±7,5 ±10,0 |
| Кубань-30-А-2 Кубань-30- Ц-2 | 0,1 | 15/30 | 5/10 | 3000/ 3000 | от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. св. 15000 до 20000 включ. св. 20000 до 30000 | ±2,5 ±5,0 ±7,5 ±10,0 ±15,0 |
| Кубань-40-А-2 Кубань-40-Ц-2 | 0,2 | 30/40 | 10/20 | 3000/ 2000 | от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. св. 30000 до 40000 | ±5 ±10 ±15 ±20 |
| Обозначение весов | Min, т | Max1/ Max2, т | djd2 и ei/e2, кг | П1/П2 | Интервалы взвешивания, кг | mpe, кг |
| Кубань-60-А-2 Кубань-60-Ц-2 | 0,2 | 30/60 | 10/20 | 3000/ 3000 | от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. св. 30000 до 40000 включ. св. 40000 до 60000 | ±5 ±10 ±15 ±20 ±30 |
| Кубань-80-А-2 Кубань-80- Ц-2 | 0,4 | 60/80 | 20/50 | 3000/ 1600 | от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ. св. 60000 до 80000 | ±10 ±20 ±30 ±50 |
| Кубань-100-А-2 Кубань-100- Ц-2 | 0,4 | 60/100 | 20/50 | 3000/ 2000 | от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ. св. 60000 до 100000. | ±10 ±20 ±30 ±50 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 4 - Метрологические характеристики весов
| Наименование характеристики | Значение |
| Показания индикации массы, кг, не более | Мах + 9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки на нуль, % от Max, не более | 20 |
| Верхняя граница диапазона устройства выборки массы тары (Т-) | 100 % от Max |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры сетевого питания (через адаптер): - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 |
| Напряжение электропитания от источника постоянного тока, В | от 6 до 12 |
| Диапазон рабочих температур для терминалов, °С | от -10 до +40 |
| Особый диапазон рабочих температур для размещения ГПУ, °С - при использовании датчиков Digital Load Cell - при использовании датчиков QS, QS-D | от -30 до +40 от -40 до +40 |
Таблица 6 - Г абаритные размеры ГПУ
| Mах, т | Количество секций, шт. | Количество датчиков, шт. | Длина платформы, м | Ширина платформы, м |
| 20 | от 1 до 2 | от 4 до 6 | от 6 до 12 | от 2,9 до 3,6 |
| 30 | от 1 до 2 | от 4 до 6 | от 6 до 12 | от 2,9 до 3,6 |
| 40 | от 1 до 3 | от 4 до 8 | от 6 до 18 | от 2,9 до 3,6 |
| 60 | от 1 до 3 | от 4 до 8 | от 6 до 18 | от 2,9 до 4 |
| 80 | от 2 до 4 | от 6 до 10 | от 12 до 24 | от 2,9 до 4 |
| 100 | от 3 до 4 | от 8 до 10 | от 18 до 24 | от 2,9 до 4 |
наносится на маркировочную табличку весов и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные неавтоматического действия | Кубань-Х 1-Х2-Х3 | 1 шт. |
| Руководство по эксплуатации | РЭ 282931-001-26563491-2022 | 1 экз. |
| Руководство по эксплуатации терминала | - | 1 экз. |
приведены в разделе 8 «Порядок работы» Руководства по эксплуатации РЭ 282931-001-265634912022.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
ТУ 282931-001-26563491-2022 Весы автомобильные неавтоматического действия Кубань. Технические условия.
Правообладатель
Общество с ограниченной ответственностью Армавирский завод тяжелого весостроения «Весоизмеритель» (ООО АЗТВ «Весоизмеритель»)
ИНН 2372010316
Адрес: 352916, Краснодарский край, г. Армавир, территория Северная Промзона,
участок 170, офис 1
Телефон: +7 (86137)4-70-84
Web-сайт: www.весоизмеритель.рф
E-mail: aztvs@mail.ru
