| Номер в госреестре | 87511-22 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | CMTN |
| Изготовитель | "Aviation Industry Corporation of China, Ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные СМТК (далее по тексту - ключи), предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Принцип действия ключей заключается в активации механизма регулировки значения крутящего момента силы, расположенного в корпусе, под действием приложенной к рукоятке ключа нагрузки. В момент достижения заданного значения крутящего момента силы, механизм срабатывает и происходит снятие нагрузки, сопровождающиеся звуковым и тактильным сигналом в виде щелчка.
Ключи состоят из корпуса-рукоятки, на котором нанесена шкала установки крутящего момента, трещотки с присоединительным квадратом под сменные насадки и механизма установки крутящего момента силы.
Механизм регулировки крутящего момента силы представляет собой кулачковый блок, поджатый регулировочной пружиной. При достижении заданного значения крутящего момента силы, кулачки проскальзывают и происходит снятие нагрузки с корпуса-рукоятки. Настройка значения крутящего момента силы осуществляется путем вращения барабана (совмещение его указателя до значения, указанного на шкале корпуса ключа), закрепленного на рукоятке ключа.
Ключи моментные предельные СМТК выпускаются в разных модификациях и отличаются диапазоном измерений, ценой деления шкалы установки крутящего момента, габаритными размерами и массой. Ключи с обозначением «А» изготавливаются с укороченной рабочей частью. Количество модификаций - 21.
Структура условного обозначения модификаций:
ключ моментный предельный СМТК-ХА, где;
Х - верхняя граница диапазона измерений (5; 10; 22,5; 25; 50; 100; 180; 200; 230; 300; 400; 500; 680; 760; 1000; 1200; 1500; 2000; 3000);
А - укороченная рабочая часть (длина ключа меньше за счет укороченной рукоятки).
Без обозначения «А» - стандартный размер рукоятки.
На корпусе ключа установлена маркировочная табличка с информацией об изготовителе и верхней границе диапазона измерений, соответствующей его модификации. Заводской номер в виде цифрового кода наносится методом гравировки на оборотной стороне корпуса.
Опломбирование ключей моментных предельных СМТК не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Нанесение знака поверки на средство измерения не предусмотрено

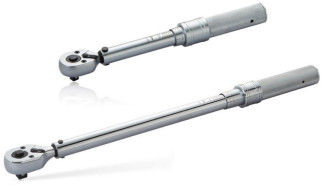

Фотография общего вида ключей СМТК, представлена на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение характеристик | ||||||||||
| Модификация | 5 | 10 | 22,5 | 25 | 50 | 100 | 180 | 200 | 230 | 300 | 400 400А |
| Диапазон измерений, Н-м | от 1 до 5 | от 2 до 10 | от 5 до 22,5 | от 5 до 25 | от 10 до 50 | от 20 до 100 | от 40 до 180 | от 40 до 200 | от 50 до 230 | от 60 до 300 | от 80 до 400 |
| Цена деления, Н-м | 0,05 | 0,1 | 0,25 | 0,5 | 1 | 1,5 | 2 | ||||
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | ±4,0 | ||||||||||
Продолжение таблицы
| Наименование характеристик | Значение характеристик | ||||||||
| Модификация | 500 | 680 | 760 | 1000 | 1200 | 1500 | 2000 | 2000А | 3000 |
| Диапазон измерений, Н-м | от 100 до 500 | от 160 до 680 | от 160 до 760 | от 300 до 1000 | от 400 цо 1200 | от 450 до 1500 | от 750 до 2000 | от 1000 до 3000 | |
| Цена деления, Н-м | 2,5 | 4 | 5 | 8 | 7,5 | 12,5 | 16 | 10 | 4 |
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | ±4,0 | ||||||||
| Наименование характеристик | Значение характеристик | ||||||||||
| Модификация | 5 | 10 | 22,5 | 25 | 50 | 100 | 180 | 200 | 230 | 300 | 400 |
| Размер присоединительного квадрата, не более, мм | 6,35 | 9,53 | 12,7 | 19,05 | |||||||
| Г абаритные размеры: - длина, мм, не более | 190 | 200 | 255 | 310 | 420 | 530 | 580 | 670 | 680 | 890 | |
| - ширина, мм, не более | 50 | ||||||||||
| Масса, кг, не более | 0,20 | 0,3 | 0,5 | 0,9 | 1,5 | 1,8 | 1,9 | 2,6 | 3,7 | ||
Продолжение таблицы 2
| Наименование характеристик | Значение характеристик | ||||||||
| Модификация | 400А | 500 | 680 760 | 1000 | 1200 | 1500 | 2000 | 2000А | 3000 |
| Размер присоединительного квадрата, не более, мм | 19,05 | 25,4 | |||||||
| Г абаритные размеры: - длина, мм, не более | 780 | 890 | 1100 | 1300 | 1530 | 1300 | 1830 | 1320 | 1500 |
| - ширина, мм не более | 50 | ||||||||
| Масса, кг, не более | 3,2 | 3,3 | 6,8 | 7,6 | 8,5 | 7,8 | 12 | 7,6 | 25 |
Таблица 3 - Общие технические характеристики
| Наименование характеристик | Значение характеристик |
| Средняя наработка циклов на отказ, не менее | 10000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, - относительная влажность воздуха - атмосферное давление, кПа | от + 15 до + 35 °С до 80 % от 84 до 106 |
наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность ключей моментных предельных СМТЫ
| Наименование | Обозначение | Количество |
| Ключ моментный предельный | СМШ-ХА | 1 шт. |
| Кейс для хранения и переноски | - | 1 шт. |
| Комплект сменных насадок (головок) | - | * |
| Паспорт | СМШ - ПС | 1 экз. |
| Руководство по эксплуатации | СМШ - РЭ | 1 экз. |
| * - по согласованию с заказчиком | ||
приведены в пункте 2.2 раздела 2 «Выполнение измерений» документа «Ключи моментные предельные СМТК. Руководство по эксплуатации» СМТК - РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»;
Стандарт предприятия «Ключи моментные предельные СМТ№> фирмы «Aviation Industry Corporation of China, Ltd».
Правообладатель
Фирма «Aviation Industry Corporation of China, Ltd», Китай
Адрес: P.O.B.57 South Region of Hanzhong Economic Development Zone (723102), Shaanxi, China
Телефон: +86-916-5302 096/188 Web-сайт: avic.com
