| Номер в госреестре | 87513-22 |
| Наименование СИ | Датчики воздушного зазора |
| Обозначение типа СИ | AGT-530 3G |
| Изготовитель | MC-monitoring SA, Швейцария |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики воздушного зазора AGT-530 3G (далее - датчики) предназначены для измерений относительной вибрации (виброперемещение ротора относительно статора), а также измерений воздушного зазора между ротором и статором в электродвигателях и генераторах.
Принцип действия датчиков основан на зависимости электрической емкости конденсатора, образованного поверхностью чувствительного элемента и поверхностью контролируемого объекта, от расстояния между ними. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения. Измерение виброперемещения происходит без механического контакта чувствительного элемента с контролируемым объектом.
Датчики воздушного зазора AGT-530 3G являются преобразователями параметрического типа и могут работать, начиная с частоты, равной нулю (постоянный входной сигнал) до 1000 Гц.
Датчики воздушного зазора AGT-530 3G состоят из чувствительного элемента (преобразователя) с кабелем, демодулятора и осциллятора с кабелем.
Датчики воздушного зазора AGT-530 3G имеют маркировку AGS-525 M4. Заводские номера наносятся на кабель преобразователей, методом наклейки на специальную площадку, защищенную от внешнего воздействия прозрачной термоусадочной трубкой. Заводские номера наносятся в виде цифро-буквенного обозначения, состоящего из комбинации букв латинского алфавита и арабских цифр.
Демодуляторы предназначены для питания преобразователей и формирования измеренного выходного сигнала. Демодуляторы имеют маркировку AGD-530 M3. Заводские номера наносятся на корпус демодуляторов, методом наклейки. Заводские номера наносятся в виде цифро-буквенного обозначения, состоящего из комбинации букв латинского алфавита и арабских цифр.
Осцилляторы выпускаются в нескольких модификациях AG0-208 M3, AGO-222 M3, AGO-228 M3 и AGO-235 M3, отличающиеся между собой длиной кабеля. Заводские номера наносятся на корпус осцилляторов, методом наклейки. Заводские номера наносятся в виде цифро-буквенного обозначения, состоящего из комбинации букв латинского алфавита и арабских цифр.
Пломбирование датчиков не предусмотрено. Знак поверки наносится на свидетельство о поверке.

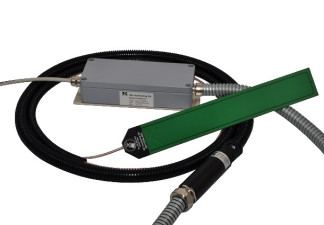

Рисунок 1 - Общий вид датчиков воздушного зазора AGT-530 3G
Таблица 1 - Метрологические характеристики датчиков воздушного зазора AGT-530 3G
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мА/мм | 0,64 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 |
| Диапазон измерений воздушного зазора, мм | от 5 до 30 |
| Нелинейность амплитудной характеристики при измерении воздушного зазора, %: - в диапазоне измерений от 11 до 29 мм - в диапазоне измерений от 5 до 30 мм | ±10 ±15 |
| Диапазон выходного тока, мА | от 4 до 20 |
| Диапазон измерений размаха виброперемещения, мкм | от 100 до 12000 |
| Диапазон рабочих частот, Г ц | от 0,1 до 400 |
| Нелинейность амплитудной характеристики на базовой частоте 20 Гц при измерении размаха виброперемещения, %, не более | ±5 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 20 Гц при измерении размаха виброперемещения, дБ, не более | ±3 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, вызванные изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С | ±0,03 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| напряжение питания постоянного тока, В | от + 22 до +26 |
| Условия эксплуатации: | |
| диапазон рабочих температур, °С | |
| - для преобразователей | от -15 до +125 |
| - для демодуляторов | от -15 до +85 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - преобразователей (без кабеля) | 264x38x4 |
| - демодуляторов | 170x63x40 |
| - осцилляторов (без кабеля) | 120x25 |
| Длина кабеля с осциллятором, м, не более | 28 |
| Масса, кг, не более | |
| - преобразователей (с кабелем) | 0,1 |
| - демодуляторов | 0,5 |
| - осцилляторов (с кабелем) | 1,5 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчики воздушного зазора AGT-530 3G составе: - преобразователь | 1 шт. |
| - демодулятор | 1 шт. |
| - осциллятор с кабелем | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации раздел 9 «Информация по применению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»; Техническая документация фирмы MC-monitoring SA, Швейцария.
Правообладатель
MC-monitoring SA, Швейцария
Адрес: Rte Andre Piller 19, 1762 Givisiez, Швейцария
Телефон: +41 (0)58 411 54 00
Web-сайт: www. mc-monitoring.com
