Трансформаторы напряжения НКФ-220-58, 87519-22

Назначение

Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов напряжения НКФ-220-58 (далее -трансформаторы напряжения) основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения выполнены в виде двух блоков: верхнего и нижнего, установленных друг на друга и электрически связанных. Каждый блок состоит из активной части, помещенной в изоляционную покрышку, залитую трансформаторным маслом и установленную на основание.

Активная часть представляет собой магнитопровод выполненный из электротехнической стали, с насаженными на его стержни обмотками. Обмотки трансформаторов напряжения подразделяются на обмотку ВН (первичную), обмотки НН (вторичные: основную и дополнительную), обмотки выравнивающие и связующие. Выравнивающие и связующие обмотки служат для снижения магнитного рассеяния и осуществления электромагнитной связи между магнитопроводами верхнего и нижнего блоков трансформаторов напряжения. Линейный ввод А первичной обмотки находится в верхней части трансформаторов напряжения, а заземляемый ввод Х, и вводы вторичных обмоток а; х; ад; хд расположены на основании трансформаторов напряжения.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ-220-58 зав. № 956069, 956075, 956100 и модификация НКФ-220-58У1 зав. № 1055310, 1068093, 1064987.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения, состоящего из арабских цифр, ударным способом.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

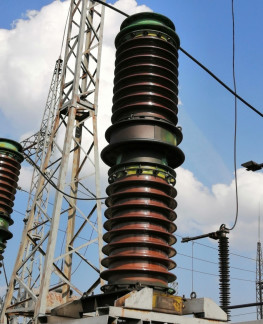

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места

нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»; Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Московское научно-производственное объединение «Электрозавод»

(МНПО «Электрозавод»)
