Источники питания постоянного тока программируемые IT6500 (далее - источники) предназначены для воспроизведений/измерений силы и напряжения постоянного тока.
Источники питания постоянного тока программируемые IT6500 (далее - источники) предназначены для воспроизведений/измерений силы и напряжения постоянного тока.
| Номер в госреестре | 87524-22 |
| Наименование СИ | Источники питания постоянного тока программируемые |
| Обозначение типа СИ | IT6500 |
| Изготовитель | ITECH ELECTRONIC CO., LTD, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Источники питания постоянного тока программируемые IT6500 (далее - источники) предназначены для воспроизведений/измерений силы и напряжения постоянного тока.
Принцип действия источников основан на преобразовании напряжения питания переменного тока в стабилизированные силу и напряжение постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
Конструктивно источники выполнены в металлическом корпусе настольного исполнения. Индикация режимов работы, установленных значений напряжения и силы постоянного тока, осуществляется с помощью дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели источников расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.
Источники выпускаются в следующих модификациях, отличающихся максимальными значениями воспроизведений/измерений силы, напряжения постоянного тока и воспроизводимой мощности: IT6512, IT6513, IT6514, IT6515, IT6516, IT6517, IT6522, IT6523, IT6524, IT6525, IT6526, IT6527, IT6532, IT6533, IT6534, IT6535, IT6536, IT6537.
Источники выпускаются в исполнениях С и D. Исполнение источников С отличается наличием встроенной нагрузки.
Серийный номер наносится на заднюю панель на маркировочную наклейку в виде цифрового кода.

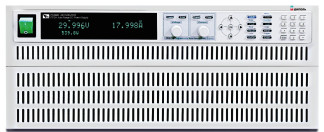

Общий вид источников с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.
|
Место знака |
Место нанесения |
|
|
утверждения типа |
серийного номера |
Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего
|
Место знака |
Место нанесения |
|
|
утверждения типа |
серийного номера |
ПО.
Встроенное ПО является метрологически значимым и служит для управления режимами работы источников, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО представляет из себя встроенный Web-сервер для мониторинга и управления источниками через веб-браузер персонального компьютера (далее - ПК). Использование внешнего ПО осуществляется соединением источников к ПК через интерфейс связи LAN.
Идентификационные данные метрологически значимого встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
0.39P-0.44P |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Модификация источников |
Диапазон воспроизведений/ измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности воспроизведений/ измерений напряжения постоянного тока, В |
Диапазон воспроизведений /измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности воспроизведений / измерений силы постоянного тока, А |
Максимальная выходная мощность, Вт |
|
IT6512 |
от 0 до 80 |
±0,0005U+0,030 |
от 0 до 120 |
±0,002-72)+0,120 |
1800 |
|
IT6513 |
от 0 до 200 |
±0,0005U+0,100 |
от 0 до 60 |
±0,002-1+0,060 |
1800 |
|
IT6514 |
от 0 до 360 |
±0,0005U+0,135 |
от 0 до 30 |
±0,002-1+0,030 |
1800 |
|
IT6515 |
от 0 до 500 |
±0,0005U+0,200 |
от 0 до 20 |
±0,002-1+0,020 |
1800 |
|
IT6516 |
от 0 до 750 |
±0,0005U+0,300 |
от 0 до 15 |
±0,002-1+0,015 |
1800 |
|
IT6517 |
от 0 до 1000 |
±0,0005U+0,375 |
от 0 до 10 |
±0,002-1+0,010 |
1800 |
|
IT6522 |
от 0 до 80 |
±0,0005U+0,030 |
от 0 до 120 |
±0,002-1+0,120 |
3000 |
|
IT6523 |
от 0 до 200 |
±0,0005U+0,100 |
от 0 до 60 |
±0,002-1+0,060 |
3000 |
|
IT6524 |
от 0 до 360 |
±0,0005U+0,135 |
от 0 до 30 |
±0,002-1+0,030 |
3000 |
|
IT6525 |
от 0 до 500 |
±0,0005U+0,200 |
от 0 до 20 |
±0,002-1+0,020 |
3000 |
|
IT6526 |
от 0 до 750 |
±0,0005U+0,300 |
от 0 до 15 |
±0,002-1+0,015 |
3000 |
|
IT6527 |
от 0 до 1000 |
±0,0005U+0,375 |
от 0 до 10 |
±0,002-1+0,010 |
3000 |
|
IT6532 |
от 0 до 80 |
±0,0005U+0,030 |
от 0 до 240 |
±0,002-!+0,2403)/ ±0,015-!+0,2404) |
6000 |
|
IT6533 |
от 0 до 200 |
±0,0005U+0,100 |
от 0 до 120 |
±0,002-1+0,120 |
6000 |
|
IT6534 |
от 0 до 360 |
±0,0005U+0,135 |
от 0 до 60 |
±0,002-1+0,060 |
6000 |
|
IT6535 |
от 0 до 500 |
±0,0005-U+0,200 |
от 0 до 40 |
±0,002-1+0,040 |
6000 |
|
IT6536 |
от 0 до 750 |
±0,0005U+0,300 |
от 0 до 30 |
±0,002-1+0,030 |
6000 |
|
IT6537 |
от 0 до 1000 |
±0,0005U+0,375 |
от 0 до 20 |
±0,002-1+0,020 |
6000 |
|
Примечания: ^ U - воспроизводимое/измеренное значение напряжения постоянного тока, В; 2)I - воспроизводимое/измеренное значение силы постоянного тока, А; 3) пределы допускаемой погрешности в диапазоне воспроизведений/измерений силы постоянного тока до 200 А включ.; 4) пределы допускаемой погрешности в диапазоне воспроизведений/измерений напряжения постоянного тока св. 200 А. |
|||||
Таблица 3 - Метрологические характеристики в режиме стабилизации напряжения
|
Модификация источников |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока, В1), не более |
|
|
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от 1макс до 0,Ммакс3) |
||
|
IT6512 |
±0,0001-^+0,010 |
±0,0001-^+0,030 |
0,08 |
|
IT6513 |
±0,0001-U+0,020 |
±0,0001U+0,050 |
0,20 |
|
Модификация источников |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока, В1), не более |
|
|
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от /макс до 0,Ммакс3) |
||
|
IT6514 |
±0,0001-U+0,040 |
±0,0001-U+0,135 |
0,36 |
|
IT6515 |
±0,0001U+0,050 |
±0,0001- U+0,100 |
0,50 |
|
IT6516 |
±0,0001-U+0,075 |
±0,0001-U+0,200 |
0,75 |
|
IT6517 |
±0,0001- U+0,100 |
±0,0001U+0,375 |
1,50 |
|
IT6522 |
±0,0001-U+0,010 |
±0,0001U+0,030 |
0,08 |
|
IT6523 |
±0,0001-U+0,020 |
±0,0001U+0,050 |
0,20 |
|
IT6524 |
±0,0001- U+0,040 |
±0,0001U+0,135 |
0,36 |
|
IT6525 |
±0,0001U+0,050 |
±0,000b U+0,100 |
0,50 |
|
IT6526 |
±0,0001- U+0,075 |
±0,000b U+0,200 |
0,75 |
|
IT6527 |
±0,0001- U+0,100 |
±0,0001U+0,375 |
1,50 |
|
IT6532 |
±0,0001- U+0,010 |
±0,0001U+0,030 |
0,08 |
|
IT6533 |
±0,0001-U+0,020 |
±0,0001U+0,050 |
0,20 |
|
IT6534 |
±0,0001-U+0,040 |
±0,0001U+0,135 |
0,36 |
|
IT6535 |
±0,0001-U+0,050 |
±0,000b U+0,100 |
0,50 |
|
IT6536 |
±0,0001-U+0,075 |
±0,0001-U+0,200 |
0,75 |
|
IT6537 |
±0,0001-U+0,100 |
±0,0001U+0,375 |
1,50 |
|
Примечания: 1) - среднеквадратическое значение/размах сигнала; 2)U - воспроизводимое значение напряжения постоянного тока, В; 3) /макс - максимальное значения силы постоянного тока на нагрузке. |
|||
Таблица 4 - Метрологические характеристики в режиме стабилизации силы тока
|
Модификация источников |
Нестабильность выходного сигнала силы постоянного тока, А |
Уровень пульсаций выходной силы постоянного тока, А1), не более |
|
|
при изменении напряжения питания на ±10 % от номинального |
при изменении напряжения на нагрузке от Цмакс до 0,1^Цмакс |
||
|
IT6512 |
±0,000М2)+0,060 |
±0,005-Т2)+0,120 |
0,0005-Т2)+0,06 |
|
IT6513 |
±0,00011+0,030 |
±0,0005^+0,060 |
0,05 |
|
IT6514 |
±0,0001 -/+0,015 |
±0,0005^+0,030 |
0,00057+0,03 |
|
IT6515 |
±0,0001 -/+0,010 |
±0,0005^+0,020 |
0,04 |
|
IT6516 |
±0,0001-1+0,0075 |
±0,00057+0,015 |
0,03 |
|
IT6517 |
±0,00011+0,005 |
±0,00057+0,010 |
0,00057+0,01 |
|
IT6522 |
±0,00011+0,060 |
±0,00057+0,120 |
0,00057+0,06 |
|
IT6523 |
±0,00011+0,030 |
±0,00057+0,060 |
0,05 |
|
IT6524 |
±0,0001-1+0,015 |
±0,00057+0,030 |
0,00057+0,03 |
|
IT6525 |
±0,0001 -/+0,010 |
±0,00057+0,020 |
0,04 |
|
IT6526 |
±0,0001-1+0,0075 |
±0,00057+0,015 |
0,03 |
|
IT6527 |
±0,0001-7+0,005 |
±0,00057+0,010 |
0,00057+0,01 |
|
IT6532 |
±0,0001 -/+0,120 |
±0,00057+0,240 |
0,00057+0,12 |
|
IT6533 |
±0,0001/+0,060 |
±0,00057+0,120 |
0,10 |
|
Модификация источников |
Нестабильность выходного сигнала силы постоянного тока, А |
Уровень пульсаций выходной силы постоянного тока, А1), не более |
|
|
при изменении напряжения питания на ±10 % от номинального |
при изменении напряжения на нагрузке от Цмакс до 0,1 • Цмакс |
||
|
IT6534 |
±0,00011+0,030 |
±0,0005-7+0,060 |
0,0005-7+0,06 |
|
IT6535 |
±0,00011+0,020 |
±0,0005-7+0,040 |
0,08 |
|
IT6536 |
±0,0001 -7+0,015 |
±0,0005-7+0,030 |
0,06 |
|
IT6537 |
±0,0001 -7+0,010 |
±0,0005-7+0,020 |
0,0005-7+0,02 |
|
Примечания: 1) - среднеквадратическое значение; 2)7 - воспроизводимое значение силы постоянного тока, А 3) Цмакс - максимальное значения напряжения постоянного тока на нагрузке. |
|||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 |
|
Потребляемая мощность, ВА, не более |
7600 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
195x642x484 |
|
Масса, кг, не более |
35 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от 0 до +40 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус источников любым технологическим способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока программируемый IT6500 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе 1 «Осмотр и установка» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Источники питания постоянного тока программируемые IT6500. Стандарт предприятия» ITECH ELECTRONIC CO., LTD., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10"16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Правообладатель
ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
