| Номер в госреестре | 87532-22 |
| Наименование СИ | Системы эрозии и коррозии металла |
| Обозначение типа СИ | Echo-ECMS |
| Изготовитель | Акционерное Общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 02.12.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы эрозии и коррозии металла Echo-ECMS (далее по тексту - системы) предназначены для измерений толщины стенки трубопроводов, технологического оборудования, изготовленных из стали и других металлов, с целью контроля и анализа проходящих в них коррозионных и эрозионных процессов в режиме реального времени.
Принцип действия систем основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн в ОК и приема их отражений используются пьезоэлектрический преобразователь (ПЭП).
Конструктивно системы состоят из монтажной рамы, на которой устанавливаются ультразвуковые преобразователи Echo-EC, измерительного блока обработки данных (электронного блока), размещенного в направляющем кожухе. Количество первичных ультразвуковых преобразователей, которые устанавливаются по окружности трубопровода, может варьироваться от 4 до 32 штук. Информационные (сигнальные) кабели от преобразователей Echo-EC, установленных на монтажной раме, подключаются к измерительному блоку обработки данных, установленному в направляющем кожухе, при помощи герметичных разъемов, Информация от измерительного блока передается на АРМ оператора по отдельному кабелю, который также подсоединяется к выходному герметичному разъему измерительного блока.
Место пломбирования электронного блока и УЗ преобразователей показано на рис.2 и 3.
Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на корпусе электронного блока.
Нанесение знака поверки на системы не предусмотрено.

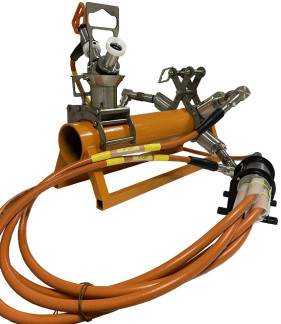

Общий вид систем приведен на рисунке 1.
В состав систем входит измерительный электронный блок, центральным узлом которого является микропроцессорный модуль со встроенным программным обеспечением (ПО), с помощью которого осуществляется сбор информации от ультразвуковых преобразователей, обработка и вывод результатов измерений.
За метрологически значимое принимается все ПО. ПО защищено кодом производителя. При работе пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Echo ECMS 4.16 |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | A79D3F46 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 3 до 200 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | |
| в диапазоне от 3 до 80 мм включ. в диапазоне св. 80 до 200 мм | ± 0,1 ± 0,002 H |
| где H - измеренное значение толщины, мм | |
| Повторяемость результатов измерений толщины (СКО), мм, не более | 0,0025 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота, МГ ц | 5 |
| Питание осуществляется от источника постоянного тока напряжением, В | от 18 до 32 |
| Габаритные размеры, мм, не более: | |
| - блока обработки информации: | |
| высота | 401 |
| ширина | 306 |
| - УЗ преобразователя | |
| высота | 275 |
| ширина | 124 |
| Масса, кг, не более | |
| - блока обработки информации | 12 |
| - УЗ преобразователя | 5 |
| Условия эксплуатации: температура окружающей среды, °С температура поверхности объекта контроля, °С | от -10 до +40 от -60 до +125 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ультразвуковой преобразователь | Echo-EC | 1)шт. |
| Монтажная рама | - | 1 шт.2) |
| Блок обработки данных | - | 1 шт. |
| Монтажный кожух блока обработки информации | 1 шт. | |
| Руководство по эксплуатации | ЖСКФ.412211.001 РЭ | 1 экз. |
| Паспорт | ЖСКФ.412211.001 ПС | 1 экз |
| Автономное ПО для ПК (на CD диске) | DEAS конфигуратор v.1.0 | 1 шт. |
| Комплект разрешительной документации (на CD диске) | - | - |
| Примечания: 1)в зависимости от заказа от 4 до 32 шт.; 2) на 4 УЗ преобразователя. | ||
приведены в разделе 7 «Проверка работоспособности системы Echo-ECMS» Руководства по эксплуатации.
Система эрозии и коррозии металла Echo-ECMS. Технические условия ЖСКФ.412211.001 ТУ.
Правообладатель
Акционерное Общество «Электронстандарт-прибор»
(АО «Электронстандарт-прибор»)
ИНН 7816145170
Адрес юридический: 192238, г. Санкт-Петербург, пр. Славы, д. 40, корп.2. литер А, пом. 1-Н, оф. 22
Адрес места осуществления деятельности: 188301, Ленинградская обл., г. Гатчина,
Промзона-2, ул. 120 Гатчинской Дивизии, д. 1
Телефон: +7 (81371) 91-829, 91-825, +7 (812) 347-94-72
Web-сайт: www.electronstandart-pribor.com
E-mail: info@esp.com.ru
