| Номер в госреестре | 87534-22 |
| Наименование СИ | Установки поверочные расходомерные для счетчиков газа |
| Обозначение типа СИ | УПСГ |
| Изготовитель | Акционерное общество "Арзамасский приборостроительный завод им. П.И. Пландина" (АО "АПЗ им. П.И. Пландина"), г. Арзамас, Нижегородская обл. |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные расходомерные для счетчиков газа УПСГ (далее - установки), предназначены для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.
Область применения - поверка средств измерений расхода и количества газа.
Установки применяются в качестве рабочего эталона 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Принцип действия установки основан на сопоставлении результатов одновременных измерений расхода (объема) потока поверочной среды, воспроизводимого с помощью установки, поверяемым расходомером-счетчиком и эталонным средством измерений, включенными последовательно в измерительную магистраль.

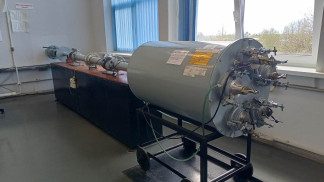

Установка представляет собой блочную конструкцию, состоящую из:
- пневматического контура, оснащенного устройствами подключения всех функциональных блоков установки;
- устройства задания и поддержания расхода воздуха, которое включает в себя вентиляторы с частотным регулятором и буферную емкость;
- испытательного горизонтального участка со средствами измерений абсолютного давления и температуры, подключенными к блоку коммутации и связи;
- эталонное измерительное устройство, состоящее из фильтра низкочастотных колебаний и фильтра высокочастотных колебаний, рассекателя потока воздуха, набора эталонных сопел Витошинского, средств измерений избыточного давления, температуры и абсолютного давления, подключенных к блоку коммутации и связи;
- блока коммутации и связи (БКС), предназначенного для сбора и преобразования электрических сигналов от средств измерений перепада давления, температуры и давления, поверяемых счетчиков и расходомеров и последующей передачи в цифровом виде в ПЭВМ;
- персональной ЭВМ (ПЭВМ) с дисковой операционной системой (ДОС) и прикладных программ cge4000.exe и cga4000r.exe, осуществляющих обработку цифровых данных, поступающих от БКС, их отображения на дисплее и выдачи в текстовый редактор для оформления протокола поверки.
К установкам данного типа относятся установки поверочные расходомерные для счетчиков газа исполнений УПСГ-100 заводской №6, УПСГ-250 заводской №7, УПСГ-650 заводской №8, УПСГ-1000 заводской №5, УПСГ-4000 заводской №4.
В состав установки УПСГ-100 входят следующие средства измерений:
-Преобразователь давления измерительный Сапфир-22МП-ВН-ДД-2420-02 (регистрационный № 33503-08, № 33503-13);
- Преобразователь абсолютного давления Сапфир-22М-ДА-2040-01 (регистрационный № 11964-91);
- Преобразователь разности давлений Сапфир-22М-ДД-2410-01 (регистрационный № 11964-91);
- Преобразователь избыточного давления Сапфир-22М-ДИ-2120-02 (регистрационный № 11964-91).
- Датчики температуры двухканальные П-109 (заводские №№ 2390347689, №2391141972);
- Блок коммутации и связи БКС-01 (заводской № 9040004).
В состав установки УПСГ-250 входят следующие средства измерений:
-Преобразователь давления измерительный Сапфир-22МП-ВН-ДД-2420-02 (регистрационный № 33503-08, № 33503-13);
- Преобразователь абсолютного давления Сапфир-22М-ДА-2040-02 (регистрационный № 11964-91);
- Преобразователь разности давлений Сапфир-22М-ДД-2410-01 (регистрационный № 11964-91);
- Преобразователь избыточного давления Сапфир-22М-ДИ-2120-02 (регистрационный № 11964-91);
- Комплекс для измерения давления цифровой ИПДЦ модель 89018-01 (регистрационный № 6788-78, № 6788-97, № 6788-03);
- Датчики температуры двухканальные П-109 (заводские №2391132085, №2390347639);
- Блок коммутации и связи БКС-01 (заводской № 9040003).
В состав установки УПСГ-650 входят следующие средства измерений:
-Преобразователь давления измерительный Сапфир-22МП-ВН-ДД-2420-02 (регистрационный № № 33503-08, № 33503-13);
- Преобразователь абсолютного давления Сапфир-22М-ДА-2040-02 (регистрационный № 11964-91);
- Преобразователь разности давлений Сапфир-22М-ДД-2410-02 (регистрационный №11964-91);
- Преобразователь избыточного давления Сапфир-22М-ДИ-2120-01 (регистрационный № 11964-91);
- Комплекс для измерения давления цифровой ИПДЦ модель 89018-01, (регистрационный № 6788-78, № 6788-97, № 6788-03);
- Датчики температуры двухканальные П-109 (заводские №2391237234, №2391002139);
- Блок коммутации и связи БКС-01 (заводской № 9040005).
В состав установки УПСГ-1000 входят следующие средства измерений:
-Преобразователь давления измерительный Сапфир-22МП-ВН-ДД-2420-02 (регистрационный № № 33503-08, № 33503-13);
- Преобразователь абсолютного давления Сапфир-22М-ДА-2040-01 (регистрационный № 11964-91);
- Преобразователь разности давлений Сапфир-22М-ДД-2410-01 (регистрационный № 11964-91);
- Преобразователь избыточного давления Сапфир-22М-ДИ-2120-02 (регистрационный № 11964-91);
- Комплекс для измерения давления цифровой ИПДЦ модель 89018-01 (регистрационный № 6788-78, № 6788-97, № 6788-03);
- Датчики температуры двухканальные П-109 (заводские №2390307715, №2391002092);
- Блок коммутации и связи БКС-01 (заводской №9070006).
В состав установки УПСГ-4000 входят следующие средства измерений:
-Преобразователь давления измерительный Сапфир-22МП-ВН-ДД-2420-02 (регистрационный № № 33503-08, № 33503-13);
- Преобразователь абсолютного давления Сапфир-22М-ДА-2040-01 (регистрационный № 11964-91);
- Преобразователь разности давлений Сапфир-22М-ДД-2410-02 (регистрационный № 11964-91);
- Преобразователь избыточного давления Сапфир-22М-ДИ-2120-02 (регистрационный № 11964-91);
- Комплекс для измерения давления цифровой ИПДЦ модель 89018-01 (регистрационный № 6788-78, № 6788-97, № 6788-03);
- Датчики температуры двухканальные П-109 (заводские №2390743711, №2390744171);
- Блок коммутации и связи БКС-01 (заводской №6080004).
Кроме того, в состав установок входят сопла Витошинского. А также Гигрометр психометрический ВИТ-1 в количестве 2 штук, которые находятся в помещении с установками (регистрационный № 42453-09, №9364-08)
Пломбирование установки не предусмотрено. Заводской номер наносится на информационную табличку методом лазерной печати с последующим ламинированием.
Нанесение знака поверки на средство измерений не предусмотрено.
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95: 0.33%
Диапазон измерений:_от 5 до 100 м3/ч
Заводской номер:_6_
Г од выпуска:_2019_
Рисунок 6 - Общий вид информационной таблички
Программное обеспечение (ПО) установки состоит из исполняемых файлов cge4000.exe и cga4000r.exe, расположенных на дисковом пространстве ПЭВМ с ДОС. ПО предназначено для обработки цифровых данных, поступающих от БКС, их отображения на дисплее и выдачи в текстовый редактор для оформления протокола поверки.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Метрологические характеристики нормированы с учетом программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | cge4000.exe | cga4000r.exe |
| Номер версии (идентификационный номер) ПО | 502.08.17 | 404.06.22 |
| Цифровой идентификатор ПО (контрольная сумма) | FE4939B3 | EF33A755 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч - УПСГ-100 - УПСГ-250 - УПСГ-650 - УПСГ-1000 - УПСГ-4000 | от 5 до 100 от 5 до 250 от 8 до 650 от 12,5 до 1000 от 32,5 до 4000 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,33 |
| Наибольшее отклонение заданного расхода от номинального, % | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | воздух |
| Напряжение питания, В: - измерительного оборудования и ПЭВМ - устройств задания и поддержания расхода воздуха | 220±25; 380±38 |
| Потребляемая мощность, кВт, не более | 45 |
| Г абаритные размеры без учета блоков вентиляторов (Длина х | |
| Ширина х Высота), мм, не более | |
| - УПСГ-100 | 5000x600x1200 |
| - УПСГ-250 | 5000x400x850 |
| - УПСГ-650 | 5000x400x1100 |
| - УПСГ-1000 | 7000x1000x1700 |
| - УПСГ-4000 | 7500x1400x1700 |
| Масса установки, кг, не более | |
| - УПСГ-100 | 1800 |
| - УПСГ-250 | 1800 |
| - УПСГ-650 | 1800 |
| - УПСГ-1000 | 3000 |
| - УПСГ-4000 | 3000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +30 до 80 от 84 до 106,7 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч | 20000 |
Знак утверждения типа наносится на информационную табличку методом лазерной печати с последующим ламинированием.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Установка поверочная расходомерная для счетчиков газа | УПСГ-100 | 1 шт. |
| Установка поверочная расходомерная для счетчиков газа | УПСГ-250 | 1 шт. |
| Установка поверочная расходомерная для счетчиков газа | УПСГ-650 | 1 шт. |
| Установка поверочная расходомерная для счетчиков газа | УПСГ-1000 | 1 шт. |
| Установка поверочная расходомерная для счетчиков газа | УПСГ-4000 | 1 шт. |
| Установки поверочные расходомерные для счетчиков газа УПСГ. Руководство по эксплуатации | ЛГФИ.441549.003 РЭ | 1 экз. |
| У становки поверочные расходомерные для счетчиков газа УПСГ. Паспорт | ЛГФИ.441549.003 ПС | 1 экз. |
приведены в п.1.4.2 «Методика измерений» ЛГФИ.441549.003 РЭ «Установки поверочные расходомерные для счетчиков газа УПСГ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа».
Правообладатель
Акционерное общество «Арзамасский приборостроительный завод имени П.И.Пландина» (АО «АПЗ им. П.И.Пландина»)
ИНН 5243001742
Адрес: Россия, 607220, Нижегородская область, г. Арзамас, ул. 50 лет ВЛКСМ, д. 8а Телефон: 8(831-47) 7-91-20 Web-сайт: www.oaoapz.com E-mail: apz@oaoapz.com
