| Номер в госреестре | 87535-22 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская область, г. Стрежевой |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктами до определенного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей. Заполнение и выдача нефти и нефтепродуктов осуществляются через приемо-раздаточные устройства, расположенные в нижней части резервуара.
Расположение резервуара наземное.
В верхней части резервуара предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуара установлены секции ограждения.
Резервуар стальной вертикальный цилиндрический РВС-5000 заводской номер 8 расположен по адресу: Томская область, ПСП «Игольское» ЦППН-5.

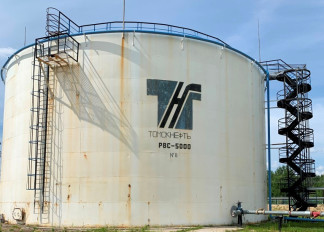

Общий вид резервуара представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр нанесен на стенки резервуара аэрографическим способом, обеспечивающий идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара и в паспорт на резервуар типографическим способом.
Знак поверки наносится на свидетельство о поверке (при наличии) и в градуировочную таблицу резервуара.
Рисунок 1 - Общий вид резервуара и заводской номер Пломбирование резервуара не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от -50 до +50 |
наносится на титульный лист паспорта резервуара типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Коли чество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
приведены в паспорте (раздел 5 «Заметки по эксплуатации»).
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Томскнефть» Восточной нефтяной компании (АО «Томскнефть» ВНК)
ИНН: 7022000310
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
