| Номер в госреестре | 87537-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12 |
| Изготовитель | Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская область, г. Стрежевой |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой стальную горизонтальную цилиндрическую емкость с эллипсоидными (сфероидными) днищами. Расположение резервуара - подземное.
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенным в градуировочной таблице резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (заводской номер 5-1) расположен по адресу: Томская область, ЦППН-3 СИКН № 574 ПСП «Г ерасимовское».
Эскиз общего вида резервуара стального горизонтального цилиндрического РГС-12,5 представлен на рисунке 1.

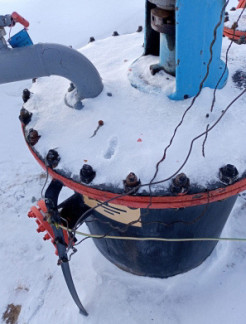

Общий вид горловины и замерного люка резервуара стального горизонтального цилиндрического РГС-12,5 приведен на рисунке 2.
Общий вид маркировочной таблички резервуара стального горизонтального цилиндрического РГС-12,5 приведен на рисунке 3.
в
а - горловина 2; б - горловина 1 и замерный люк; в - общий вид горловин
Рисунок 2 - Общий вид горловин и замерного люка резервуара стального горизонтального
цилиндрического РГС-12,5
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.
Знак поверки наносится на свидетельство о поверке (при наличии) и в градуировочную таблицу.
Заводской номер, состоящий из одной цифры и указываемой через дефис одной цифры, нанесен в паспорт на резервуар и маркировочную табличку печатным способом.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, % | ±0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 |
наносится на титульный лист паспорта резервуара печатным методом. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-12,5. Паспорт | - | 1 экз. |
приведены в паспорте (раздел 19 «Заметки по эксплуатации»).
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
Правообладатель
Акционерное общество «Томскнефть» Восточной нефтяной компании (АО «Томскнефть» ВНК)
ИНН: 7022000310
Адрес: Россия, 636780, Томская область, г. Стрежевой, ул. Буровиков, д. 23
