Тахеометр электронный Leica TS60 I, 87560-22

Тахеометр электронный Leica TS60 I (далее - тахеометр) предназначен для измерений и передачи единицы длины (приращений координат) и единицы плоского угла, в том числе применяемых при определении координат пунктов при геодезических построениях.
Карточка СИ
Номер в госреестре 87560-22
Наименование СИ Тахеометр электронный
Обозначение типа СИ Leica TS60 I
Изготовитель "Leica Geosystems AG", Швейцария
Год регистрации 2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометр электронный Leica TS60 I (далее - тахеометр) предназначен для измерений и передачи единицы длины (приращений координат) и единицы плоского угла, в том числе применяемых при определении координат пунктов при геодезических построениях.

Описание

Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера составляет 658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии с межгосударственным стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры».

Конструктивно тахеометр выполнен в виде пластикового моноблока. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. У тахеометра на передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств, наводящие винты управления приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.

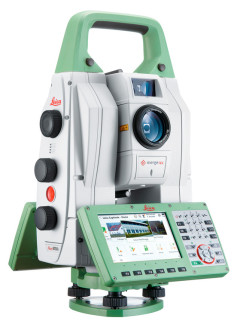

Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер тахеометров размещается на корпусе тахеометров в числовом формате в виде наклейки типографским способом.

Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) «Leica Captivate» предназначено для обеспечения взаимодействия узлов тахеометра, сохранения и экспорта измеренных величин и импорта исходных данных. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Leica Captivate MS/TS fw

Номер версии (идентификационный номер) ПО

6.50

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

032D796E

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений углов, градус ^ горизонтальных вертикальных

от 0 до 360 от -50 до +90

Диапазон измерений расстояний (стандартная призма), м

от 1,5 до 3500

Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,997), секунда

±0,5

Пределы допускаемой абсолютной погрешности измерений расстояний (стандартная призма), мм

±(0,2+0,5 10"6 •L) 2)

Пределы допускаемой абсолютной погрешности лазерного центрира, мм

±1,5

^ Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. 2) Где L - измеряемое расстояние, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

У величение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

У гловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не менее

1,7

Диапазон компенсации компенсатора, минута

±4

Цена деления круглого установочного уровня, минута /2 мм

6

Дискретность отсчитывания измерений

углов, секунда

0,1

расстояний, мм

0,1

Напряжение питания постоянного тока, В

внутренний аккумулятор

14,8

внешний источник питания

13,0

Диапазон рабочих температур, °С

от -20 до +50

Габаритные размеры, мм, не более

длина

248

ширина

248

высота

360

Масса без аккумулятора, кг, не более

7,27

Знак утверждения типа

наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.

Комплектность

Таблица 4 - Комплектность тахеометра

Наименование

Обозначение

Количество

Тахеометр электронный

Leica TS60 I, зав. № 889680

1 шт.

Стилус для сенсорного экрана

-

3 шт.

Набор инструментов для юстировки

-

1 шт.

Транспортировочный кейс

-

1 шт.

Защитный чехол от осадков

-

1 шт.

Защитная бленда на объектив

-

1 шт.

Трегер

-

1 шт.

Аккумулятор

-

1 шт.

Зарядное устройство

-

1 шт.

Кабель передачи данных mini-USB

-

1 шт.

Карта памяти SD

-

1 шт.

Диагональная насадка на окуляр

-

1 шт.

Противовес на объектив для использования окулярной насадки

1 шт.

Тахеометр электронный Leica TS60 I. Руководство по эксплуатации

1 экз.

Тахеометр электронный Leica TS60 I. Паспорт

-

1 экз.

Тахеометр электронный Leica TS60 I. Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в Приложении 4. Проведение измерений документа «Тахеометр электронный Leica TS60 I. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла».

Правообладатель

«Leica Geosystems AG», Швейцария Адрес: CH-9435 Heerbrugg, Switzerland Телефон: +41 71 727 31 31 Факс: +41 71 727 46 74 Web-сайт: www.geosystems.ru E-mail: info@leica-geosystems.com

Зарегистрировано поверок 6
Поверителей 1
Актуальность данных 06.12.2024
