| Номер в госреестре | 87562-22 |
| Наименование СИ | Комплексы автоматизированные индивидуального дозиметрического контроля |
| Обозначение типа СИ | АКИДК-304 |
| Изготовитель | Ангарский филиал общества с ограниченной ответственностью "Центротех-Инжиниринг" (Ангарский филиал ООО "Центротех-Инжиниринг"), г. Ангарск Иркутской обл. |
| Год регистрации | 2022 |
| Срок свидетельства | 02.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы автоматизированные индивидуального дозиметрического контроля АКИДК-304 (далее комплексы АКИДК-304) предназначены для измерений индивидуального эквивалента дозы Нр(10) в полях фотонного излучения, нейтронного излучения и в смешанных гамма-нейтронных полях.
Принцип действия комплекса АКИДК-304 основан на использовании явления термолюминесценции. Входящие в состав комплекса пассивные дозиметры содержат термолюминесцентные (ТЛ) детекторы (термолюминофоры на основе фторида лития), которые за время экспозиции в процессе ношения при индивидуальном дозиметрическом контроле накапливают энергию, пропорциональную дозе излучения. Измерение детекторов производится в считывателе СТЛ-302 комплекса, где детекторы нагреваются по определенным температурным шаблонам. Дозиметрическая информация и температурная характеристика нагрева детектора передаются управляющему программному обеспечению (ПО) персонального компьютера (ПК), выполняющему расчёт индивидуальных эквивалентов дозы (ИЭД) Hp(10).
Рассчитанные значения доз корректируются с учётом хранимых в базе данных комплекса и определяемых при калибровке партии дозиметров коэффициентов нелинейности, потери информации и потери чувствительности соответствующего детектора.
Результаты измерений заносятся в базу данных комплекса и отображаются на экране монитора в табличном и графическом виде.
Комплекс АКИДК-304 выпускается в двух модификациях:
- базовая модификация АКИДК-304, предназначена для работы с дозиметрами ДВГ(ДВГН)-01;
- ДТЛ-модификация (АКИДК-304ДТЛ), предназначена для работы с дозиметрами ДТЛ-01.
Базовая модификация комплекса (АКИДК-304) состоит из:
- считывателя термолюминесцентного СТЛ-302;
- дозиметров ДВГ-01, ДВГН-01;
- ПК с установленным ПО «АКИДК-М - Рабочая станция СТЛ».
ДТЛ-модификация комплекса (АКИДК-304ДТЛ) состоит из:
- считывателя термолюминесцентного СТЛ-302ДТЛ;
- дозиметров ДТЛ-01;
- ПК с установленным ПО «АКИДК-М - Рабочая станция СТЛ».
Далее по тексту, наименование комплекса АКИДК-304 применяется для общего обозначения обеих модификаций комплекса. Если оговариваются специфические особенности модификаций, то наименования АКИДК-304 или АКИДК-304ДТЛ указываются явно. Аналогичным образом обозначаются модификации считывателя - СТЛ-302 и СТЛ-302ДТЛ.
Считыватель СТЛ-3020(ДТЛ) предназначен для снятия с дозиметров ДВГ-01, ДВГН 01, ДТЛ-01 термолюминесцентной информации о накопленной дозе, определения индивидуального номера дозиметров, предварительной обработки полученных данных и передачи номера дозиметра и температурной характеристики в ПК комплекса.
Комплекс АКИДК-304 с дозиметрами ДВГ-01 и ДТЛ-01 измеряет ИЭД Нр(10) фотонного излучения с энергией от 15 кэВ до 18 МэВ в диапазоне доз от 0,010 мЗв до 50 Зв.
Комплекс АКИДК-304 с дозиметрами ДВГН-01 измеряет ИЭД Нр(10) нейтронного излучения с энергией от 0,025 эВ до 20 МэВ.
Диапазон измеряемого ИЭД Нр(10) нейтронного и смешанного гамма-нейтронного излучения с дозиметром ДВГН-01: от 0,050 мЗв до 50 Зв.
В дозиметрах ДТЛ-01 и ДВГ-01, отличающихся конструкцией, в качестве детекторов ионизирующего излучения используется детекторы ДТГ-4, представляющие собой монокри-сталлические детекторы на основе фторида лития природного состава, активированного магнием и титаном (LiF: Mg, Ti), который является термолюминесцентным материалом. Под воздействием фотонного излучения в детекторе возникают свободные электроны, которые локализуются в ловушках, образованных примесными атомами магния в кристаллической решетке фторида лития. Электроны, попавшие в ловушки, могут находиться в них длительное время. При нагревании детекторов происходит освобождение электронов из ловушек, сопровождающееся испусканием квантов света с длиной волны 420 нм. Количество квантов света, испущенных при нагревании детектора, пропорционально поглощенной им энергии ионизирующего излучения.
Принцип работы дозиметра ДВГН-01 аналогичен. В качестве детекторов ионизирующего излучения в нём используются две пары монокристаллических термолюминесцентных детекторов на основе фторида лития, активированного магнием и титаном - ДТГ-4-6 (6LiF: Mg, Ti) и ДТГ-4-7 (7LiF: Mg, Ti). Детекторы ДТГ-4-6 изготовлены из сырья, обогащенного изотопом Li6, и позволяют регистрировать фотонное и нейтронное излучение. Детекторы ДТГ-4-7 изготовлены из сырья, обогащенного изотопом Li7, и регистрируют только фотонное излучение. Расчёт нейтронной дозы производится разностным методом.
Персональный компьютер комплекса АКИДК-304 с установленным ПО «АКИДК-М -Рабочая станция СТЛ» предназначен для управления считывателем, оперативной передачи и приёма информации со считывателя, хранения базы данных дозиметров и базы измерений, передачи дозиметрической информации в систему ИДК, вывода необходимой информации на принтер.

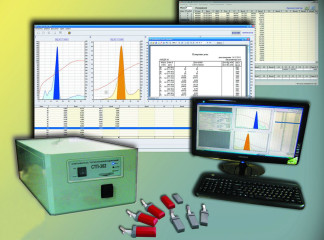

Общий вид комплекса АКИДК-304 представлен на Рисунке 1.
Пломбирование комплекса АКИДК-304(ДТЛ) и его составных частей не предусмотрено конструкторской документацией.
Нанесение знака поверки на комплекс не предусмотрено. Знак поверки (оттиск повери-тельного клейма) наносится на свидетельство о поверке (в случае его оформления).
Программное обеспечение комплекса АКИДК-304 состоит из встроенного ПО считывателя СТЛ-302 и автономного ПО «АКИДК-М». Встроенное ПО размещено в контроллере считывателя, автономное ПО установлено на управляющий ПК с операционной системой Windows.
Встроенное ПО является пассивным и выполняет операции по команде управляющего ПК. Связь с ПК осуществляется по установленному протоколу с заданной скоростью передачи данных. С помощью встроенного ПО считывателя осуществляются следующие функции: управление кинематическим узлом и позиционирование дозиметров, управление нагревом детекторов, контроль рабочих параметров электронных блоков, оцифровка информации и передача её на обработку по каналу связи автономному ПО. Встроенное ПО не имеет механизмов доступа и модификации. Критерием его правильного функционирования является работоспособность считывателя.
Автономное ПО «АКИДК-М» состоит из нескольких программных компонентов: «Рабочая станция СТЛ», «База данных дозиметров», «Г енератор протоколов рабочей станции», «Библиотеки функций», все компоненты устанавливаются на управляющий ПК, работающий под ОС Windows версии не ниже 7.
С помощью ПО «АКИДК-М. Рабочая станция СТЛ» осуществляется управление комплексом, сохранение результатов измерения и калибровок, задаются параметры измерений, отображаются результаты измерений и данные об ошибках.
С помощью ПО «АКИДК-М. База данных дозиметров» осуществляется управление базой данных дозиметров, выборка и просмотр результатов измерения и калибровок, задаются параметры измерений, отображаются результаты измерений и данные об ошибках.
С помощью ПО «АКИДК-М. Генератор протоколов рабочей станции» осуществляется формирование, просмотр и вывод на печать протоколов измерений.
ПО «АКИДК-М. Библиотека функций» являются вспомогательными модулями, используемыми другими компонентами ПО «АКИДК-М».
Метрологически значимым является автономное ПО комплекса АКИДК-304.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО комплекса АКИДК-304 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 1- Идентификационные данные ПО комплекса АКИДК-304
| Идентификационные данные (признаки) | Значение |
| АКИДК-М «Рабочая станция СТЛ» | |
| Идентификационное наименование ПО | Stl.exe |
| Номер версии (идентификационный номер) ПО | 5.5.3.11) |
| АКИДК-М «База данных дозиметров» | |
| Идентификационное наименование ПО | Bddozim.exe |
| Номер версии (идентификационный номер) ПО | 5.5.3.11) |
| АКИДК-М «Генератор протоколов рабочей станции» | |
| Идентификационное наименование ПО | Protgn.exe |
| Номер версии (идентификационный номер) ПО | 5.5.3.11) |
| АКИДК-М «Библиотека функций» | |
| Идентификационное наименование ПО | Solve.dll |
| Номер версии (идентификационный номер) ПО | 5.5.3.3671) |
| АКИДК-М «Библиотека функций» | |
| Идентификационное наименование ПО | Kalibr.dll |
| Номер версии (идентификационный номер) ПО | 5.5.3.11) |
| 1) Номер версии ПО может принимать значения 5.5.х.х, где х.х - метрологически незначимая часть, принимает любые значения. | |
Таблица 2 - Метрологические характеристики комплекса АКИДК-304
| Наименование характеристики | Значение |
| Диапазон измерений индивидуального эквивалента дозы Hp(10): - с дозиметрами ДВГ-01, ДТЛ-01, мЗв - с дозиметрами ДВГН-01, мЗв | от 0,01 до 50 000 от 0,05 до 50 000 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности комплекса при измерениях дозы Hp(10) с дозиметрами ДВГ-01 и ДТЛ-01, % | Н'° + Я) ■ H - безразмерная величина, численно равная отображаемой величине ИЭД в мЗв |
| Пределы допускаемой основной относительной погрешности комплекса при измерениях дозы Hp(10) с дозиметрами ДВГН-01, % | М10+Н) • H - безразмерная величина, численно равная отображаемой величине ИЭД в мЗв |
| Воспроизводимость результатов измерений (коэффициент вариации), %, не более | 7,5 |
| Порог регистрации с дозиметрами ДВГ-01, ДТЛ-01, мЗв, не более | 0,01 |
| Порог регистрации с дозиметрами ДВГН-01, мЗв, не более | 0,05 |
| Диапазон регистрируемых энергий фотонов при измерении Hp(10), МэВ | от 0,015 до 18 |
| Диапазон регистрируемых энергий нейтронов при измерении Hp(10), МэВ | от 2,5^10'8 до 20 |
| Энергетическая зависимость чувствительности с дозиметрами ДТЛ-01, ДВГ-01, ДВГН-01 в полях фотонного излучения при измерении Hp(10) в диапазоне энергий от 15 кэВ до 18 МэВ относительно энергии ^^s , %, не более | ±15 |
| Энергетическая зависимость чувствительности с дозиметрами ДВГН-01 в полях нейтронного излучения различных спектров относительно энергии источника 239Pu-Be, % | ±50 |
| Анизотропия чувствительности с дозиметрами ДТЛ-01, ДВГ-01, ДВГН-01 в поле фотонного излучения со средней энергией 65 кэВ в углах от 0° до ±60°, %, не более | ±5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность (при температуре воздуха +30 °С), % - атмосферное давление, кПа | от +15 до +25 до 75 от 86,0 до 106,7 |
Таблица 3 - Основные технические характеристики комплекса АКИДК-304
| Наименование характеристики | Значение |
| Условия эксплуатации считывателя: - температура окружающей среды, °С - относительная влажность (при температуре воздуха +30 °С), % - атмосферное давление, кПа | от +10 до +35 до 75 от 84,0 до 106,7 |
| Условия эксплуатации дозиметров: - температура окружающей среды, °С - относительная влажность (при температуре воздуха +30 °С), % - атмосферное давление, кПа | от -45 до +60 до 100 от 66,0 до 106,7 |
| Многократность использования дозиметров ДТЛ-01, ДВГ-01, ДВГН-01, циклов, не менее | 500 |
| Время обработки (измерения) дозиметра считывателем, мин, не более: - дозиметр ДТЛ-01 - дозиметр ДВГ-01 - дозиметр ДВГН-01 | 2 2 2,5 |
| Время установления рабочего режима считывателя, мин, не более | 10 |
| Наименование характеристики | Значение |
| Время непрерывной работы считывателя, ч, не менее | 24 |
| Напряжение питания считывателя, В | от 90 до 260 |
| Частота сети переменного тока, Г ц | от 47 до 63 |
| Мощность, потребляемая считывателем от сети переменного тока, Вт, не более | 150 |
| Электрическое сопротивление изоляции цепей питания комплекса, МОм, не менее | 50 |
| Электрическое сопротивление заземления, Ом, не более | 0,1 |
| Габаритные размеры составных частей комплекса АКИДК-304, мм, не более: - считывателя СТЛ-302 / СТЛ-302ДТЛ - дозиметра ДВГ-01 - дозиметра ДВГН-01 - дозиметра ДТЛ-01 | 540 х 280 х 215 115 x 31 х 14 130 x 40 х 21 104 х 25 х 17 |
| Масса составных частей комплекса АКИДК-304, кг, не более: - считыватель СТЛ-302 - считыватель СТЛ-302ДТЛ - дозиметр ДВГ-01 - дозиметр ДВГН-01 - дозиметр ДТЛ-01 | 17 16,5 0,040 0,055 0,025 |
| Средняя наработка комплекса на отказ, ч | 6000 |
| Среднее время восстановления комплекса после отказа, ч | 12 |
| Средний срок службы комплекса до капитального ремонта, лет | 6 |
Наносится на титульный лист Руководства по эксплуатации комплекса АКИДК-304 и на алюминиевый шильд, расположенный на задней стенке считывателя.
Таблица 4 - Комплектность поставки
| Наименование | Обозначение | Кол-во | Примечание |
| Считыватель термолюминесцентный автоматический СТЛ-302, либо СТЛ-302ДТЛ | ЖБИТ2.809.012 ЖБИТ2.809.012-1 | 1 | |
| Дозиметр ДТЛ-01 | ЖБИТ2.805.002 | общее кол-во не более 65500 | требуемое количество и тип дозиметров определяет заказчик |
| Дозиметр ДВГ-01 | ЖБИТ2.805.009 | ||
| Дозиметр ДВГН-01 | ЖБИТ2.805.007 | ||
| Пакет программного обеспечения | 1 | Flash-накопитель (CD) | |
| Руководство по эксплуатации комплекса | ЖБИТ1.280.011РЭ | 1 | |
| Методика поверки | МП 2103-016-2021 | 1 | |
| Формуляр АКИДК-304 | ЖБИТ1.280.011ФО | 1 | |
| Вкладыш дозиметра ДВГ-01 | ЖБИТ8.214.007 | 1 | в комплекте со считывателем |
| Приспособление для разборки дозиметров ДТЛ-01 | ЖБИТ4.059.001 | 1 | в комплекте со считывателем СТЛ-302ДТЛ |
| Наименование | Обозначение | Кол-во | Примечание |
| Персональный компьютер | IBM-совместимый ПК с характеристиками указанными в РЭ | 1 | тип определяется при заказе (по желанию заказчика возможна поставка без ПК) |
| Принтер (МФУ) с упаковкой | 1 | по желанию заказчика возможна поставка без принтера | |
| Блок бесперебойного питания (мощность не менее 600 Вт) | 1 | по желанию заказчика возможна поставка без блока бесперебойного питания, применение обязательно | |
| Светофильтр | ЖБИТ5.940.000 | 2 | ЗИП |
| Термопара | ЖБИТ5.182.007 | 2 | ЗИП |
| Упаковка | ЖБИТ4.170.009 | 1 |
Приведены в документе ЖБИТ1.280.011РЭ «Комплекс автоматизированный индивидуального дозиметрического контроля АКИДК-304. Руководство по эксплуатации», раздел 3.
Нормативные документы, устанавливающие требования к средству измерений
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением правительства Российской Федерации от 16 ноября 2020 г. № 1847;
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ Р МЭК 1066-90 Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды. Общие технические требования и методы испытаний;
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2314;
ГОСТ Р 8.803-2012 ГСИ. Государственная поверочная схема для средств измерений мощности поглощенной дозы и мощности эквивалента дозы нейтронного излучения;
ЖБИТ1.280.011ТУ Комплекс автоматизированный индивидуального дозиметрического контроля АКИДК-304. Технические условия.
Правообладатель
Ангарский филиал общества с ограниченной ответственностью «Центротех-Инжиниринг» (Ангарский филиал ООО «Центротех-Инжиниринг»)
ИНН 6682016932
Адрес: 665814, Иркутская обл., г. Ангарск, Южный массив, квартал 2, строение 100. Почтовый адрес: 665816, Россия, Иркутская обл., г. Ангарск, а/я 6968 Телефон: (3955)54-40-30 Факс: (3955)54-50-23 e-mail: akidk@inbox.ru
