| Номер в госреестре | 87565-22 |
| Наименование СИ | Система измерений количества и показателей качества конденсата газового нестабильного на объекте "Насосная станция подачи конденсата" на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО "Газпром добыча Уренгой" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества конденсата газового нестабильного на объекте «Насосная станция подачи конденсата» на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО «Газпром добыча Уренгой» (далее -СИКГК) предназначена для измерений массы конденсата газового нестабильного (далее - КГН) прямым методом динамических измерений и показателей качества КГН на выходе из установки комплексной подготовки газа.
Принцип действия СИКГК основан на использовании прямого метода динамических измерений массы КГН.
При прямом методе динамических измерений массу КГН определяют с применением счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы контроллера измерительно-вычислительного, который преобразует их и вычисляет массу КГН по реализованному в нем алгоритму.
СИКГК представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из:
- блока фильтров;
- блока измерительных линий;
- блока контроля качества (далее - БКК) КГН;
- блока рабочего эталона расхода и эталонной поверочной установки;
- системы сбора, обработки информации и управления;
- системы дренажа КГН.
В состав СИКГК входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации СИКГК на измерительные компоненты утвержденного типа, приведенные в таблице 1.
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion модели CMF с электронными преобразователями модели 2700 (далее - СРМ) | 45115-10 |
| Преобразователи давления измерительные 3051 модели 3051TG | 14061-10 |
| Датчики температуры 3144P | 39539-08 |
| Преобразователи плотности жидкости измерительные модели 7835 | 15644-06 |
| Расходомер UFM 3030 | 32562-09 |
| Контроллеры измерительные FloBoss модели S600+ (далее -контроллеры) | 38623-11 |
В состав СИКГК входят показывающие средства измерений давления и температуры утвержденных типов.
СИКГК обеспечивает выполнение следующих основных функций:
- автоматические измерения массового расхода и массы КГН прямым методом динамических измерений в рабочем диапазоне расхода;
- автоматические измерения плотности и объемного расхода КГН через БКК;
- измерения давления и температуры КГН автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- автоматический и ручной отбор проб КГН, согласно СТО Г азпром 5.11-2008 «Конденсат газовый нестабильный. Общие технические условия» и ММ 51-00159093-004-02 «Руководящий документ. Нестабильные жидкие углеводороды. Методы отбора проб»;
- контроль показателей качества КГН и технологических параметров работы СИКГК;
- защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа;
- регистрация и хранение результатов измерений, формирование отчетов.

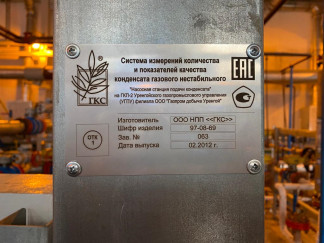

Возможность нанесения знака поверки на СИКГК не предусмотрена. Информация о
заводском номере СИКГК указана на бирке (информационная табличка), размещенная на стойке блока рабочего эталона расхода (рисунок 1).
Программное обеспечение (ПО) обеспечивает реализацию функций СИКГК.
ПО СИКГК реализовано в контроллерах, сведения о которых приведены в таблице 2. ПО контроллеров настроено для работы и испытано при испытаниях СИКГК в целях утверждения типа.
Метрологические характеристики СИКГК указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО СИКГК
| Идентификационные данные (признаки) | Значение |
| ПО контроллеров . ч ПО контроллеров (резервное) (основное) | |
| Идентификационное наименование ПО | Linux Binary.app |
| Номер версии (идентификационный номер ПО) | 06.09c |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | нет |
Метрологические и основные технические характеристики СИКГК, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики СИКГК
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода КГН, т/ч | от 20 до 500 |
| Пределы допускаемой относительной погрешности измерений массы КГН, % | ±0,25 |
Таблица 4 - Основные технические характеристики СИКГК
| Наименование характеристики | Значение |
| Измеряемая среда | нестабильный газовый конденсат, подготовленный до показателей СТО Газпром 5.11-2008 «Конденсат газовый нестабильный. Общие технические условия» |
| Давление измеряемой среды (избыточное), МПа | от 2,2 до 5,5 |
| Температура измеряемой среды, °С | от -15,0 до +25,0 |
| Плотность измеряемой среды, кг/м3 | от 600 до 710 |
| Режим работы СИКГК | непрерывный |
наносится на титульном листе руководства по эксплуатации СИКГК печатным способом.
Комплектность СИКГК приведена в таблице 5.
Таблица 5 - Комплектность СИКГК
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества конденсата газового нестабильного на объекте «Насосная станция подачи конденсата» на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО «Г азпром добыча Уренгой», заводской № 063 | - | 1 шт. |
| Руководство по эксплуатации системы измерений количества и показателей качества конденсата газового нестабильного на объекте «Насосная станция подачи конденсата» на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО «Газпром добыча Уренгой» | - | 1 экз. |
приведены в документе «ГКС-001-2022. Инструкция. ГСИ. Масса конденсата газового нестабильного. Методика измерений системой измерений количества и показателей качества конденсата газового нестабильного на объекте «Насосная станция подачи конденсата» на ГКП-2 Уренгойского газопромыслового управления (УГПУ) филиала ООО «Газпром добыча Уренгой», регистрационный номер в Федеральном реестре методик измерений ФР. 1.29.2022.44005.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Газпром добыча Уренгой» (ООО «Газпром добыча Уренгой»)
ИНН 8904034784
Адрес: 629307, Ямало-Ненецкий автономный округ, г. Новый Уренгой,
ул. Железнодорожная, д. 8
Телефон: +7 (3494) 94-81-11
Факс: +7 (3494) 22-04-49
E-mail: gdu@gd-urengoy.gazprom.ru
