| Номер в госреестре | 87566-22 |
| Наименование СИ | Газоанализаторы кислорода |
| Обозначение типа СИ | PVAN |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "Провита" (ООО "Провита"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 07.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы кислорода PVAN (далее по тексту - газоанализаторы) предназначены для измерения объемной доли кислорода в воздухе, инертных газовых смесях, технологических газах и в продуктах разделения воздуха.
Газоанализатор представляет собой автономную плату с набором электронных компонентов, на которой смонтирована газоаналитическая ячейка с сенсором из оксида циркония, через которую продувается анализируемый газ. Электронные компоненты обеспечивают нагрев сенсора и подачу на него стабилизированного напряжения. Плата имеет разъем для подключения электропитания напряжением 24 В постоянного тока, а также разъёмы для съема выходного унифицированного сигнала (4-20 мА) и цифрового сигнала по интерфейсу RS-485 (протокол передачи данных Modbus RTU). Ячейка, внутри которой находится сенсор из оксида циркония, оборудована штуцерами для входа и выхода анализируемого газа.
Принцип действия сенсора основан на том, что при нагревании приблизительно до 450 °С оксид циркония становится твердым электролитом и пропускает ионы кислорода. Если к электродам сенсора приложено напряжение, то ионы кислорода проникают через слой циркония, и в электрической цепи возникает ток. При постоянном давлении газа объем прошедшего через слой циркония кислорода соответствует объему кислорода, диффундирующего через капилляры в полость сенсора, причем это соотношение остается постоянным в определенных пределах приложенного к электродам напряжения. Измеренный ток сенсора пропорционален числу молекул кислорода диффундирующего через капилляры в полость сенсора, а, следовательно, и концентрации кислорода в анализируемом газе.
Газоанализаторы имеют три модификации: PVAN-02-95, PVAN-02-25, PVAN-02-0,1. Модификации отличаются метрологическими характеристиками и являются одноканальными.
Способ отбора пробы - проточное подключение ячейки датчика к источнику анализируемого газа с использованием пневматических трубок.

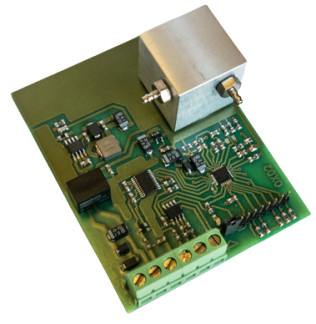

Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится с помощью наклейки на плату в виде цифрового обозначения типографским методом. Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Опломбирование от несанкционированного доступа не предусмотрено. Общий вид газоанализаторов представлен на рисунке 1.
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано изготовителем специально для измерения концентрации кислорода и обеспечивает выполнение следующих основных функций:
- передачу измерительной информации от первичного измерительного преобразователя (сенсора) ко вторичному измерительному преобразователю (процессору обработки информации);
- обработку измерительной информации, поступающей от сенсора, в процессоре обработки информации;
- формирование аналоговых токовых выходных сигналов измерительной информации;
- самодиагностику аппаратной части газоанализаторов;
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
- вычисление значений концентрации кислорода в анализируемой газовой смеси;
- сравнение результатов текущей и предыдущей калибровок с последующим изменением параметров измерений концентрации кислорода в анализируемой газовой смеси.
Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PCS7D2V0015UWC.hex |
| Номер версии (идентификационный номер) ПО, не ниже | 0.0.1.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0242e05c55bb3586558ba69d9757fca2 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| PVAN^2-95 | PVAN^2-25 | PVAN^2-0,1 | |
| Диапазоны измерений концентрации кислорода, % | от 21 до 95 | от 0,1 до 25 | от 0,005 до 0,1 |
| Пределы допускаемой абсолютной погрешности измерений концентрации кислорода, % | ±0,5 | ±0,5 | ±0,005 |
| Дискретность отчёта измерений концентрации, % | 0,1 | 0,1 | 0,0001 |
| Время установления показаний (90% отклика), с, не более | 60 | ||
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х длина х высота), мм, не более: | 68x86x30 |
| Масса, кг, не более: | 0,15 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +45 85, без конденсации от 80 до 110 |
| Параметры электрического питания: - напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, В-А, не более | 2 |
| Время прогрева при 20 оС, с, не более | 180 |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 |
| Расход газа, л/мин | 0,5 |
| Средняя наработка на отказ, ч, не менее | 17520 |
| Средний срок службы сенсора, лет, не менее | 2 года на открытом воздухе |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализатор кислорода | PVAN | 1 шт. |
| Паспорт | PVAN.00.001.ПС/РЭ | 1 экз. |
| Руководство по эксплуатации | PVAN.00.001.ПС/РЭ | 1 экз. |
| Заверенная копия сертификата об утверждении средств измерения | - | 1 экз. |
| Заверенная копия декларации соответствия ТР ТС 020/11 «Электромагнитная совместимость технических средств» | - | 1 экз. |
приведены в Руководстве по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
PVAN.
Правообладатель
Общество с ограниченной ответственностью Научно-производственная компания «Провита» (ООО «Провита»)
ИНН 7814311907
Адрес: 199106, г. Санкт-Петербург, 24-я Линия В.О., д.3-7 лит. Б., пом. 1-Н, ЧП53, оф. 603
Телефон: +7 (812) 33-456-38 E-mail: info@provita.ru
