| Номер в госреестре | 87567-22 |
| Наименование СИ | Измерители качества электрической энергии портативные |
| Обозначение типа СИ | ИКЭП |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе" (ФБУ "Тюменский ЦСМ& |
| Год регистрации | 2022 |
| Срок свидетельства | 07.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители качества электрической энергии портативные ИКЭП (далее по тексту -измерители) предназначены для измерения действующего значения напряжения сети питания 220 В, частоты напряжения электропитания, коэффициента гармонических составляющих напряжения.
Принцип действия измерителей основан на аналого-цифровом преобразовании сигнала напряжения сети и последующей его обработкой с целью определения требуемых параметров. Управление и контроль над режимами работы измерителя выполняет встроенный микроконтроллер. Подключение к исследуемой сети выполняется по средствам кабеля питания измерителя (далее по тексту - внутренний вход), либо путем подключения внешнего измерительного кабеля к разъемам на боковой панели измерителя (далее по тексту - внешний вход). Опционально измеритель оснащается модулем беспроводной передачи данных по технологии Wi-Fi.
Конструктивно измерители выполнены в малогабаритном пластиковом корпусе, на лицевой панели которого расположены графический индикатор и органы управления измерителем. Присоединительные разъемы расположены на левой стороне измерителя.
Измерители изготавливаются в модификациях ИКЭП-01, ИКЭП-02. Модификация ИКЭП-01 оснащена монохромным OLED дисплеем разрешением 128х64 точки, для управления измерителем используются две физические кнопки. Модификация ИКЭП-02 оснащена цветным TFT дисплеем разрешением 320х240 точек с сенсорной панелью, используемой для управления измерителем.
Заводской номер в виде в виде цифрового кода наносится типографским способом методом наклейки на корпус измерителей.
Нанесение знака поверки на измеритель не предусмотрено.

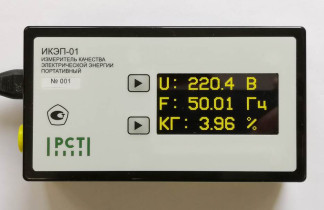

Общий вид средств измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место нанесения заводского номера
ИКЭП-02
ИЗМЕРИТЕЛЬ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПОРТАТИВНЫЙ
□
Напряжение 1 i-
-219.2 В
ЧасТитз Г J
............^ j-l __ I
I II" I
..... .........................I
С, шорным К Г г:
lPCTl I I ■ I I I
Место нанесения знака утверждения типа
Программное обеспечение (далее по тексту - ПО) измерителей по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для обеспечения нормального функционирования измерителей.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию без нарушения пломбировки корпуса.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик измерителей проведено с учетом того, что ПО является неотъемлемой частью измерителей.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| мод. ИКЭП-01 | мод. ИКЭП-02 | |
| Идентификационное наименование ПО | FFT 2048 OLED.bin | FFT 2048 TFT.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | |
| Алгоритм вычисления цифрового идентификатора | CRC32 | |
Метрологические и технические характеристики измерителей представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения напряжения переменного тока (внешний вход), В | от 165 до 275 |
| Диапазон измерения напряжения переменного тока (внутренний вход), В | от 198 до 242 |
| Пределы допускаемой относительной погрешности измерения напряжения, % | ±0,5 |
| Диапазон измерения частоты напряжения электропитания, Г ц | от 40 до 60 |
| Пределы допускаемой абсолютной погрешности измерения частоты напряжения электропитания, Г ц | ±0,01 |
| Диапазон измерения суммарного коэффициента гармонических составляющих напряжения Ки, % | от 0,1 до 30,0 |
| Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента гармонических составляющих, % | +(0,03- Ки + 0,1 %) |
| Диапазон измерения коэффициентов гармонических составляющих напряжения Ku(n)*, % | от 0,1 до 30,0 |
| Пределы допускаемой абсолютной погрешности измерения коэффициентов гармонических составляющих, % | ±(0,03- Ku(n) + 0,1 %) |
| * - где n - номер гармоники: от 2 до 51 | |
| Наименование характеристики | Значение | |
| ИКЭП-01 | ИКЭП-02 | |
| Тип дисплея | монохромный OLED, 128х64 точки | цветной TFT, 320х240 точек |
| Органы управления | 2 тактовые кнопки | сенсорная панель |
| Время выборки, с | 10-T’ | к* |
| Частота выборок, Г ц | 2 | |
| Время усреднения в режиме измерения напряжения и частоты, с | 1 | |
| Время усреднения в режиме измерения коэффициентов гармонических составляющих напряжения, с | 3 | |
| Напряжение сети питания, В | от 198 до 242 | |
| Частота питающей сети, Г ц | от 40 до 60 | |
| Содержание гармоник в питающей сети, % | до 30 | |
| Потребляемая мощность, ВА, не более | 5 | |
| Габаритные размеры, мм, не более: - высота | 53 | |
| - длина | 76 | |
| - ширина | 139 | |
| Масса (без кабеля питания), кг, не более | 0,4 | |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +10 до +35 | |
| - относительная влажность воздуха, % | до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| Средний срок службы, лет | 10 | |
| ** - где T - период измеряемого сигнала, с; | ||
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель качества электрической энергии портативный | ИКЭП-01 или ИКЭП-02, в соответствии с заказом; | 1 шт. |
| Кабель питания | IEC C7 (или аналогичный); | 1 шт. |
| Стилус | - | 1 шт. для мод. ИКЭП-02 |
| Руководство по эксплуатации | СНРТ.411167.002РЭ для мод. ИКЭП-01; СНРТ.411167.004РЭ для мод. ИКЭП-02; | 1 экз. |
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2109 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 № 1942;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2360;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта от 23 июля 2021 г. № 1436;
СНРТ.411167.001ТУ Измерители качества электрической энергии портативные ИКЭП. Технические условия.
Правообладатель
Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
ИНН 7203004003
Юридический адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88 Телефон (факс): +7 (3452) 20-62-95; 28-00-84 Web-сайт: Ы^://тцсм.рф E-mail: mail@csm72.ru
