| Номер в госреестре | 87571-22 |
| Наименование СИ | Датчики температуры и влажности воздуха |
| Обозначение типа СИ | LTH211 |
| Изготовитель | Акционерное общество Лаборатория новых информационных технологий "ЛАНИТ" (АО "ЛАНИТ"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 07.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и влажности воздуха LTH211 (далее - датчики LTH211) предназначены для измерений температуры и влажности воздуха.
Конструктивно датчики LTH211 состоят из первичных преобразователей температуры (Pt100) и влажности воздуха (емкостной преобразователь), встроенного контроллера, обеспечивающего обработку и передачу данных по цифровым каналам связи.
Принцип действия датчиков: при измерении температуры основан на зависимости электрического сопротивления платины от температуры окружающей среды; при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха. При измерении влажности воздуха принцип действия заключается в измерении параметров высокочастотного резонансного контура, содержащего емкость, образованную двумя цилиндрическими электродами внутри корпуса датчиков с окружающей внешней средой (воздухом) в качестве диэлектрика.
Датчики LTH211 рассчитаны на непрерывную (круглосуточную) работу. Сообщения с данными измерений передаются по запросу или в автоматическом режиме. Для обмена информацией в датчиках LTH211 предусмотрены цифровые последовательные интерфейсы RS-232/RS-485. Датчик LTH211 может иметь индивидуальный идентификатор благодаря чему можно устанавливать до 10 датчиков LTH211 на одну шину RS-485.
Общий вид датчиков представлен на рисунке 1.
Нанесение знака поверки на датчики температуры и влажности воздуха LTH211 не предусмотрено. Заводской номер, состоящий из 6 арабских цифр, наносится в виде этикетки на корпус датчиков. Места нанесения заводского номера и знака утверждения типа на датчик представлены на рисунке 1.
Пломбировка не предусмотрена.

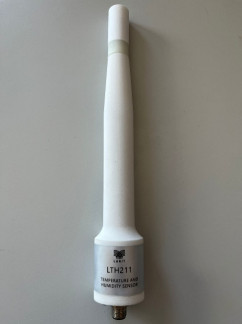

Рисунок 1 - Общий вид датчиков с указанием мест нанесения заводского номера и знака
утверждения типа
Датчики LTH211 имеют встроенное программное обеспечение (далее - ПО) «LTH211.img». Встроенное ПО обеспечивает функции сбора данных с первичных преобразователей, их математическую обработку и передачу результатов измерений по внешнему цифровому интерфейсу.
Уровень защиты программного обеспечения - «средний», в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LTH2n.img |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: в диапазоне от -60 до -30 °С включ. в диапазоне св. -30 до +60 °С | ±0,3 ±0,2 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: в диапазоне от 0 до 90 % включ. в диапазоне св. 90 до 100 % | ±2 ±3 |
| Наименование характеристики | Значение | ||
| Напряжение питания, В | от 5 до 24 | ||
| Средняя мощность потребления, Вт, не более | 0,5 | ||
| Средняя наработка до отказа, ч, не менее | 20000 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Г абаритные размеры, мм, не более | длина | ширина | высота |
| 300 | 45 | 30 | |
| Масса, кг, не более | 0,15 | ||
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % | от -60 до +60 от 0 до 100 | ||
Знак утверждения типа наносится
в виде наклейки на корпус датчиков и на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик температуры и влажности воздуха LTH211 | LTH211 | 1 шт. |
| Кабель питания и связи | - | 1 шт. |
| Руководство по эксплуатации | ЯКИН.411713.723 РЭ | 1 экз. |
| Формуляр | ЯКИН.411713.723 ФО | 1 экз. |
приведены в разделе 2.4 «Устройство и работа изделия» руководства по эксплуатации ЯКИН.411713.723 РЭ.
ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 № 2885;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия «Датчики температуры и влажности воздуха LTH211». ЯКИН.411713.723 ТУ.
Правообладатель
Акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)
ИНН 7727004113
Юридический адрес: 105066, г. Москва, вн. тер. г. муниципальный округ Басманный,
ул. Доброслободская, д.5, помещ.1, этаж/ком. 2/17д
Телефон: +7 (495) 967-66-50
Web-сайт: www.lanit.ru
E-mail: lanit@lanit.ru
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
