| Номер в госреестре | 87591-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-40 |
| Изготовитель | Мичуринское районное управление Акционерного общества "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-40 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 40 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-40 представляют собой горизонтальные стальные сосуды цилиндрической формы подземного исполнения с плоскими днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС-40 расположены на территории 702 км МН «Куйбышев - Унеча - Мозырь - 1», земельный участок с кадастровым номером 68:11: 1902001:21; 704 км МН «Куйбышев - Унеча - Мозырь - 1», земельный участок с кадастровым номером 68:11:1803003:61.
Заводские номера 1 и 2 резервуаров стальных горизонтальных цилиндрических РГС-40 нанесены печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС-40 представлен на рисунке 1.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС-40 представлены на рисунках 2-3.
Нанесение знака поверки на средство измерений не предусмотрено.

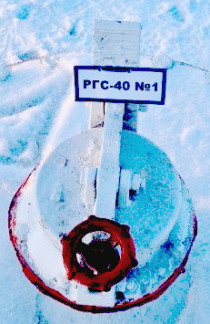

Рисунок 2 - Фотография горловины и заводского номера резервуара стального горизонтального
цилиндрического РГС-40, заводской номер 1
Рисунок 3 - Фотография горловины и заводского номера резервуара стального горизонтального
цилиндрического РГС-40, заводской номер 2
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-40 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
| Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количеств о |
| Резервуар стальной горизонтальный цилиндрический | РГС-40 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 4 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба» (МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113 Телефон/факс: +7 (47545) 5-35-45 Web-сайт: www.druzhba.transneft.ru E-mail: office@bm.transneft.ru
