Номер в госреестре | 87592-22 |
Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
Обозначение типа СИ | РГС-25 |
Изготовитель | Мичуринское районное управление Акционерного общества "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
Год регистрации | 2022 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-25 предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический номинальной вместимостью 25 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар стальной горизонтальный цилиндрический РГС-25 представляет собой горизонтальный стальной сосуд цилиндрической формы подземного исполнения с плоскими днищами, оборудованный люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-25 расположен на территории линейной части МНПП «Воронеж-Белгород», земельный участок с кадастровым номером 31:05:0208001 (между земельными участками с кадастровыми номерами 31:05:0208001:78 и 31:05:0208001:81).
Заводской номер 142 резервуара стального горизонтального цилиндрического РГС-25 нанесен печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Эскиз резервуара стального горизонтального цилиндрического РГС-25 представлен на рисунке 1.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС-25 представлена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

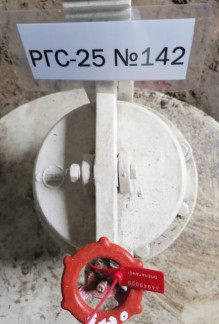

Рисунок 2 - Фотография горловины и заводского номера резервуара стального горизонтального
цилиндрического РГС-25, заводской номер 1
Пломбирование резервуара стального горизонтального цилиндрического РГС-25 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 25 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: Температура окружающего воздуха, °С | от -50 до +50 |
Атмосферное давление, кПа | от 84,0 до 106,7 |
Средний срок службы, лет, не менее | 30 |
Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количеств о |
Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
Паспорт | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
приведены в пункте 4 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба» (МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113 Телефон/факс: +7 (47545) 5-35-45 Web-сайт: www.druzhba.transneft.ru E-mail: office@bm.transneft.ru
