| Номер в госреестре | 87593-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3) |
| Изготовитель | Мичуринское районное управление Акционерного общества "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 20 (17+3) м3. Резервуары имеют внутреннюю перегородку, которая делит их на две секции.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) представляют собой горизонтальные стальные сосуды цилиндрической формы надземного исполнения с плоскими днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) расположены на территории ЛПДС «Никольское-1» МРУ АО «Транснефть - Дружба», 393740, Тамбовская область, Мичуринский район, с. Новоникольское, ул. Кирова, д. 10.
Заводские номера 274, 277, ,280 резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3) нанесены печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.

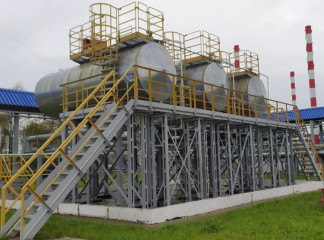

Фотография общего вида резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3) представлена на рисунке 1.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3) представлены на рисунках 2-7.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Фотография горловины и заводского номера 1 секции резервуара стального горизонтального цилиндрического РГС-20 (17+3), заводской номер 274
Рисунок 4 - Фотография горловины и заводского номера 1 секции резервуара стального горизонтального цилиндрического РГС-20 (17+3), заводской номер 277
Рисунок 5 - Фотография горловины и заводского номера 2 секции резервуара стального горизонтального цилиндрического РГС-20 (17+3), заводской номер 277
Рисунок 6 - Фотография горловины и заводского номера 1 секции резервуара стального горизонтального цилиндрического РГС-20 (17+3), заводской номер 280
Рисунок 7 - Фотография горловины и заводского номера 2 секции резервуара стального горизонтального цилиндрического РГС-20 (17+3), заводской номер 280
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3) не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1 секция - 17 2 секция - 3 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
| Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количеств о |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 (17+3) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 4 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба» (МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113 Телефон/факс: +7 (47545) 5-35-45 Web-сайт: www.druzhba.transneft.ru E-mail: office@bm.transneft.ru
