| Номер в госреестре | 87599-22 |
| Наименование СИ | Терморегистраторы однократного применения |
| Обозначение типа СИ | LIBERO |
| Изготовитель | ELPRO-BUCHS AG, Швейцария |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Терморегистраторы однократного применения LIBERO (далее по тексту -терморегистраторы) предназначены для измерений, регистрации и мониторинга температуры окружающей среды.
Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных преобразователей (датчиков) температуры.
Каждый терморегистратор представляет собой автономный программируемый самописец (логгер), фиксирующий температуру в течение заданного пользователем временного интервала и длительности записи. Терморегистраторы позволяют установить пороговые значения, при нарушении которых выдается сигнал «ТРЕВОГА». После однократного мониторинга температурного режима, терморегистраторы дальнейшей эксплуатации не подлежат.
Терморегистраторы однократного применения LIBERO изготавливаются следующих моделей: CB, CS, CD, CI, GS, ITS. Модели терморегистраторов различаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Для терморегистраторов моделей CB, CS, CD, CI запись новых установочных параметров, производится с помощью персонального компьютера с установленным ПО liberoCONFIG. Считывание информации, накопленной в терморегистраторах, производится с помощью файла формата «.pdf», сформированного при его подключении к персональному компьютеру.
Для терморегистраторов модели GS запись новых установочных параметров, а также считывание накопленной информации возможно самим пользователем с помощью удаленного сервера (web.elpro.cloud) с установленным программным обеспечением, доступ на который обеспечивается индивидуальным паролем.
Для терморегистраторов модели ITS запись новых установочных параметров производится при выпуске на заводе-изготовителе. Считывание информации, накопленной в терморегистраторах модели ITS, производится с помощью файла формата «.pdf», сформированного с помощью приложения LIBERO ITS.
Обработка информации в отчетном файле формата «.pdf» терморегистраторов однократного применения LIBERO производится с помощью ПО elproVIEWER (кроме модели ITS).
Терморегистраторы однократного применения LIBERO конструктивно выполнены в виде компактного моноблока из пластика со встроенным датчиком температуры. На лицевой стороне терморегистраторов моделей CB, CS, CD, CI, GS расположены жидкокристаллический дисплей, кнопки управления и светодиодные индикаторы. Модели CB, CS, CD, CI оснащены USB-разъемом для подключения к персональному компьютеру.

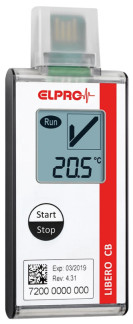

На лицевой стороне терморегистраторов модели ITS расположены светодиодные индикаторы и вкладыш для активации терморегистратора. Цветовая гамма этикеток терморегистраторов может быть изменена по решению Изготовителя в одностороннем порядке. На рисунках 1-6 представлены фотографии общего вида терморегистраторов.
Место нанесения заводского номера
Пломбирование терморегистраторов не предусмотрено. Заводской номер наносится в виде наклейки на лицевой стороне корпуса терморегистраторов. Конструкция терморегистраторов не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) терморегистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО терморегистратора находится в памяти запоминающего устройства (далее по тексту - ПЗУ) микроконтроллера и не доступно для внешнего воздействия (изменения).
В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО терморегистраторов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.7.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное (внешнее) ПО liberoCONFIG устанавливается на компьютер и применяется для настройки таких параметров как: интервал между измерениями, длительность записи и время задержки начала измерений («отложенный» старт), количество пороговых значений и др.
Автономное (внешнее) ПО elproVIEWER устанавливается на компьютер и применяется для обработки информации в отчетном файле формата «.pdf» терморегистраторов.
Автономное (внешнее) ПО LIBERO ITS реализовано в виде приложения и доступно для скачивания (Android и iOS) и позволяет считывать накопленную информацию терморегистраторов модели ITS.
Метрологические характеристики регистраторов приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики терморегистраторов однократного применения LIBERO моделей CB, CS, CI_
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °C | ±1,0 (от -30 до -10 °С включ.) ±0,5 (св. -10 до 0 °С включ.) ±0,4 (св. 0 до +25 °С включ.) ±0,5 (св. +25 до +50 °С включ.) ±1,0 (св. +50 °C) |
| Разрешающая способность при измерении температуры, °С | 0,1 |
Таблица 3 - Метрологические характеристики терморегистраторов однократного применения LIBERO модели CD
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -95 до +50 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °C | ±1,5 (от -95 до -80 °C включ.) ±0,7 (от -80 до -30 °C включ.) ±0,5 (св. -30 до +30 °C включ.) ±1,0 (св. +30 °C) |
| Разрешающая способность при измерении температуры, °C | 0,1 |
Таблица 4 - Метрологические характеристики терморегистраторов однократного применения LIBERO модели GS
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °C | ±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 °C) |
| Разрешающая способность при измерении температуры, °C | 0,1 |
Таблица 5 - Метрологические характеристики терморегистраторов однократного применения LIBERO модели ITS_
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °C | ±1,0 (от -30 до -10 °C включ.) ±0,5 (св. -10 до +50 °C включ.) ±1,0 (св. +50 °C) |
| Разрешающая способность при измерении температуры, °C | 0,1 |
Основные технические характеристики терморегистраторов приведены в таблицах 6-9.
Таблица 6 - Основные технические характеристики терморегистраторов однократного применения LIBERO моделей CB, CS, CI_
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями, мин | от 1 до 60 |
| Напряжение питания постоянного тока, В | 3 (незаменяемый элемент питания) |
| Г абаритные размеры (длина х ширина х высота), не более, мм | 96x37x11 |
| Масса, не более, г | 38 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -30 до +70 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 2640 |
| Средний срок службы, дней, не менее | 110 |
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями, мин | от 1 до 60 |
| Напряжение питания постоянного тока, В | 3,6 (незаменяемый элемент питания) |
| Г абаритные размеры (длина х ширина х высота), не более, мм | 96x50x16 |
| Масса, не более, г | 50 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -95 до +50 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 2640 |
| Средний срок службы, дней, не менее | 110 |
Таблица 8 - Основные технические характеристики терморегистраторов однократного применения LIBERO модели GS_
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями, мин | 15, 30, 45, 60 |
| Напряжение питания постоянного тока, В | 3,6 (незаменяемый элемент питания) |
| Г абаритные размеры (длина х ширина х высота), не более, мм | 100x65x19 |
| Масса, не более, г | 125 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -30 до +70 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 2640 |
| Средний срок службы, дней, не менее | 110 |
Таблица 9 - Основные технические характеристики терморегистраторов однократного применения LIBERO модели ITS_
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями, мин | 1 |
| Напряжение питания постоянного тока, В | 3 (незаменяемый элемент питания) |
| Г абаритные размеры (длина х ширина х высота), не более, мм | 26x28x3 |
| Масса, не более, г | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -30 до +70 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 2640 |
| Средний срок службы, дней, не менее | 110 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Терморегистратор однократного применения LIBERO (модель в соответствии с заказом) | - | В соответствии с заказом (минимальное количество 1 шт.) |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе 3.3 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на терморегистраторы однократного применения LIBERO, разработанный фирмой «ELPRO-BUCHS AG», Швейцария.
Правообладатель
ELPRO-BUCHS AG, Швейцария
Адрес: Langaeulistrasse 45 9470 Buchs SG, Switzerland
+86-755-25738050
E-mail: online@elpro.com
Web-сайт: www.elpro.com
