| Номер в госреестре | 87600-22 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | DALI |
| Изготовитель | "Zhejiang DALI Technology Co., ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные DALI (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости FPA (для моделей DL708, DL801-M, DL802-M) или охлаждаемую матрицу QWIP-детекторов (для модели GF706). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: DL708, DL801-M, DL802-M, GF706. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на встроенную память тепловизоров или на съемную карту памяти, или передана посредством прямого подключения к USB-порту на персональный компьютер. Тепловизоры модели DL708 оснащены аналоговым видеовыходом с поддержкой стандартов PAL и NTSC. Тепловизоры моделей DL801-M, DL802-M, GF706 оснащены цифровым интерфейсом HDMI. Тепловизоры модели GF706 оснащены детектором утечки газов и способны обнаруживать следующие газы: гексафлорид серы (SF6), аммиак (NH3), цианоакрилат, диоксид хлора, уксусная кислота, фреон-12, этилен, метилэтилкетон и т.д.
Фотографии общего вида тепловизоров и места нанесения серийных номеров приведены на рисунках 1-3. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Пломбирование тепловизоров не предусмотрено.

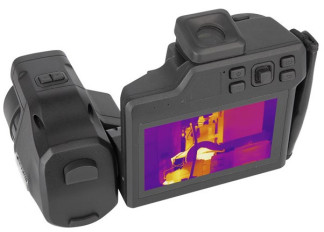

Рисунок 1 - Общий вид тепловизоров моделей DL801-M и DL802-M
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенной части ПО приведены в таблицах 1-4.
Таблица 1 - Идентификационные данные ПО камер тепловизионных модели DL708
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V2.09 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 2 - Идентификационные данные ПО камер тепловизионных модели DL801-M | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.01.00 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 3 - Идентификационные данные ПО камер тепловизионных модели DL802-M | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.00.00 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 4 - Идентификационные данные ПО камер тепловизионных модели GF706
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.04 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение «DALI Infrared Reporter» устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, получение тревожных оповещений и другие функции на компьютере.
Метрологические и технические характеристики представлены в таблицах 5-7
Таблица 5 - Метрологические характеристики тепловизоров моделей DL801-M и DL802-M
| Наименование характеристики | Значение (в зависимости от модели) | |
| DL801-M | DL802-M | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 (-40*) до +350 от +100 до +650 от +400 до +1500* | от -20 (-40*) до +350 от +100 до +650 от +400 до +2000* |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до 0 °С включ., °С | ±2,0 | ±2,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 до +100 °С включ., °С | ±2,0 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +150 °С включ, % | ±2,0 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +150 °С, % | ±2,0 | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | |
| Спектральный диапазон, мкм | от 7,5 до 14,0 | |
| У глы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - объектив 0,5X - объектив 2X | 25,0° х 19,0° 45,0° х 33,0° 12,0° х 9,0° | 28,7° х 21,7° 46,0°х35,0° 15,0°х11,0° |
| Наименование характеристики | Значение (в зависимости от модели) | |
| DL801-M | DL802-M | |
| - объектив 3X | 6.9°х5.2° | 11,1°х8,3° |
| Минимальное фокусное расстояние, мм: - стандартный объектив - объектив 0,5X | 25 14 | 34 21 |
| - объектив 2X | 52 | 65 |
| - объектив 3X | 90 | 90 |
| Пространственное разрешение, мрад (для стандартного объектива) | 0,67 | 0,49 |
| Количество пикселей матрицы детектора, пиксели х пиксели | 640x480 | 1024x768 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы | 0,1 | |
| младшего разряда) индикации показаний, °С | ||
| Примечание: | ||
| - по дополнительному заказу | ||
Таблица 6 - Метрологические характеристики тепловизоров модели DL-708
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 (-40*) до +350 от +100 до +650 от +400 до +2000* |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,03 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 |
| Углы поля зрения, градус по горизонтали x градус по вертикали: - стандартный объектив - объектив 0,5X - объектив 2X - объектив 3X | 25,0° x 19,0° 45,0° x 33,0° 12,0° x 9,0° 6,9° x 5,2° |
| Минимальное фокусное расстояние, мм: - стандартный объектив - объектив 0,5X - объектив 2X - объектив 3X | 25 14 52 90 |
| Пространственное разрешение, мрад (для стандартного объектива) | 0,65 |
| Количество пикселей матрицы детектора, пикселихпиксели | 640x480 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
| Примечание: * - по дополнительному заказу | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +500 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,025 |
| Спектральный диапазон, мкм | от 9,8 до 11,2 |
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - объектив 0,5X | 14,5° х 10,8° 24,0° х 18,0° |
| Минимальное фокусное расстояние, м: - стандартный объектив - объектив 0,5X | 0,5 0,3 |
| Пространственное разрешение, мрад: - стандартный объектив - объектив 0,5X | 0,79 1,13 |
| Количество пикселей матрицы детектора, пиксели х пиксели | 320x256 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
Таблица 8 - Основные технические характеристики тепловизоров
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - для моделей DL801-M и DL802-M | 1,7 |
| - для модели DL-708 | 2,0 |
| - для модели GF-706 | 2,5 |
| Запись изображений или частота обновлений, Г ц | |
| - для моделей DL801-M, DL802-M и GF-706 | 60 |
| - для модели DL-708 | 50 или 60 |
| Г абаритные размеры, мм (длина х ширина х высота), не более | |
| - для моделей DL801-M и DL802-M | 225 х 145 х 100 |
| - для модели GF-706 | 270 х 172 х 177 |
| - для модели DL-708 | 245 х 180 х 150 |
| Встроенная съемная | |
| Тип батареи | аккумуляторная литиевая батарея |
| Время работы от батареи, ч, не менее | |
| - для всех моделей, кроме модели GF-706 | 3 |
| - для модели GF-706 | 2 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °C: | |
| - для всех моделей | от -15 до +50 |
| - относительная влажность, % | |
| - для всех моделей, кроме модели GF-706 | от 5 до 95 |
| Наименование характеристики | Значение |
| - для модели GF-706 | от 5 до 90 |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная | DALI (обозначение модели в | 1 шт. |
| соответствии с заказом) | ||
| Руководство по эксплуатации на камеры тепловизионные DALI (на русском языке) | - | 1 экз. |
| Футляр для переноски | - | 1 шт. |
| Объектив 0,5X* | - | 1 шт. |
| Объектив 2X* | - | 1 шт. |
| Объектив 3X* | - | 1 шт. |
| Литиевые аккумуляторные батареи | - | 2 шт. |
| SD-карта памяти | - | 1 шт. |
| Зарядное устройство для литиевой батареи | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Примечание: * - по дополнительному заказу |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на камеры тепловизионные и камеры тепловизионные портативные DALI, разработанный «Zhejiang DALI Technology Co., ltd», Китай.
Правообладатель
«Zhejiang DALI Technology Co., ltd», Китай
Адрес: 639 Binkang Road, Hangzhou, 310053, P.R. China
Телефон: +86 571 8669 5603
E-mail: sales@dali-tech.com
Web-сайт: http://www.dali-tech.com/
