Скобы с отсчетным устройством Обозначение отсутствует, 87602-22

87602-22
Скобы с отсчетным устройством (далее по тексту скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Карточка СИ
Номер в госреестре 87602-22
Наименование СИ Скобы с отсчетным устройством
Обозначение типа СИ Обозначение отсутствует
Изготовитель Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск
Год регистрации 2022
Срок свидетельства 12.12.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Скобы с отсчетным устройством (далее по тексту скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.

Описание

Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.

Скобы состоят из корпуса, встроенного или съемного отсчетного устройства, указателей пределов допуска для встроенного отсчетного устройства, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, теплоизоляционных накладок, а также упора для скоб с верхним пределом диапазона измерений от 50 до 200 мм.

Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.

Скобы изготавливаются следующих моделей:

-    СИ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа модификации ИЧ-5, ИЧ-10, ИЧг-5, ИЧг-10, 1ИГ, 1ИГг, 1ИГК или 1МИГ (рег. № 81400-21);

-    СЦ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора с цифровым отсчетным устройством модификации ИЧЦ-10 (рег. № 81400-21);

-    СР - рычажные, со встроенным в корпус отсчетным устройством;

-    СРП - рычажные, повышенной точности, со встроенным в корпус отсчетным устройством.

Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.

Скобы отличаются между собой внешним видом, метрологическими и техническими характер истиками.

щт

Товарный знак    наносится на паспорт скоб типографским методом, на корпус

или встроенное отсчетное устройство, или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.

Заводской номер скобы наносится на корпус или теплоизоляционную накладку краской, травлением, лазерной маркировкой или с помощью наклейки в формате цифрового или буквенно-цифрового обозначения.

Диапазон измерений скобы наносится на корпус или теплоизоляционную накладку краской, травлением, лазерной маркировкой или с помощью наклейки.

Возможность нанесения знака поверки на средство измерений отсутствует.

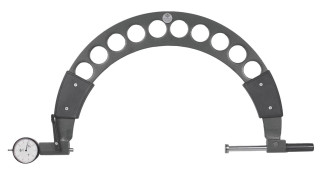

Общий вид скоб указан на рисунках 1 - 14.

Пломбирование скоб от несанкционированного доступа не предусмотрено.

Таблица 1 - Метрологические характеристики скоб модели СИ с ценой деления отсчетного

устройства 0,01 мм

Диапазон измерений скоб, мм

Отсчетное устройство

Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм

Цена

деления,

мм

Диапазон измерений, мм, не менее

на нормируемом участке 0,1 мм

на любом участке 3мм

Исп.1

Исп.2

Исп.1

Исп.2

От 0 до 25

0,01

От 0 до 3

±5

±10

±8

±15

От 0 до 50

0,01

От 0 до 3

±5

±10

±8

±15

От 25 до 50

0,01

От 0 до 3

±5

±10

±8

±15

От 50 до 75

0,01

От 0 до 3

±5

±10

±8

±15

От 50 до 100

0,01

От 0 до 3

±5

±10

±8

±15

От 75 до 100

0,01

От 0 до 3

±5

±10

±8

±15

От 100 до 125

0,01

От 0 до 3

±5

±10

±8

±15

От 100 до 150

0,01

От 0 до 3

±5

±10

±10

±20

От 100 до 200

0,01

От 0 до 3

±5

±10

±10

±20

От 125 до 150

0,01

От 0 до 3

±5

±10

±10

±20

От 150 до 175

0,01

От 0 до 3

±5

±10

±10

±20

От 150 до 200

0,01

От 0 до 3

±5

±10

±10

±20

От 175 до 200

0,01

От 0 до 3

±5

±10

±10

±20

От 200 до 225

0,01

От 0 до 3

±5

±10

±12

±20

От 225 до 250

0,01

От 0 до 3

±5

±10

±12

±20

От 250 до 275

0,01

От 0 до 3

±5

±10

±12

±20

От 275 до 300

0,01

От 0 до 3

±5

±10

±12

±25

От 200 до 300

0,01

От 0 до 3

±7

±15

±12

±25

От 300 до 400

0,01

От 0 до 3

±7

±15

±12

±25

От 400 до 500

0,01

От 0 до 3

±7

±15

±15

±30

От 500 до 600

0,01

От 0 до 3

-

-

±15

±30

Диапазон измерений скоб, мм

Отсчетное устройство

Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм

Цена

деления,

мм

Диапазон измерений, мм, не менее

на нормируемом участке 0,1 мм

на любом участке 3мм

Исп.1

Исп.2

Исп.1

Исп.2

От 600 до 700

0,01

От 0 до 5

-

-

±20

±40

От 700 до 850

0,01

От 0 до 5

-

-

±20

±40

От 850 до1000

0,01

От 0 до 5

-

-

±20

±40

Модель

скобы

Диапазон

измерений

Отсчетное устройство

Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм

скоб, мм

Цена

деления,

Диапазон

показаний,

±30 делений от нулевого штриха

св. ±30 делений от нулевого штриха

мм

мм

Исп.1

Исп.2

Исп.1

Исп.2

От 0 до 25

0,001

От -0,05 до +0,05

±0,7

±1,5

±1,4

±3,0

От 25 до 50

0,001

От -0,05 до +0,05

±0,7

±1,5

±1,4

±3,0

СИ

От 50 до 100

0,001

От -0,05 до +0,05

±0,7

±1,5

±1,4

±3,0

От 100 до 150

0,001

От -0,05 до +0,05

±0,7

±1,5

±1,4

±3,0

От 150 до 200

0,001

От -0,05 до +0,05

±0,7

±1,5

±1,4

±3,0

От 0 до 25

0,001

От -0,04 до +0,04

±1,0

±2,0

±2,0

±4,0

От 25 до 50

0,001

От -0,04 до +0,04

±1,0

±2,0

±2,0

±4,0

От 50 до 75

0,001

От -0,04 до +0,04

±1,0

±2,0

±2,0

±4,0

От 75 до 100

0,001

От -0,04 до +0,04

±1,0

±2,0

±2,0

±4,0

От 0 до 25

0,001

От -0,07 до +0,07

±1,0

±2,0

±2,0

±4,0

От 25 до 50

0,001

От -0,07 до +0,07

±1,0

±2,0

±2,0

±4,0

От 50 до 75

0,001

От -0,07 до +0,07

±1,0

±2,0

±2,0

±4,0

СР

От 75 до 100

0,001

От -0,07 до +0,07

±1,0

±2,0

±2,0

±4,0

От 0 до 25

0,002

От -0,14 до +0,14

±1,0

±2,0

±2,0

±4,0

От 25 до 50

0,002

От -0,14 до +0,14

±1,0

±2,0

±2,0

±4,0

От 50 до 75

0,002

От -0,14 до +0,14

±1,0

±2,0

±2,0

±4,0

От 75 до 100

0,002

От -0,14 до +0,14

±1,0

±2,0

±2,0

±4,0

От 100 до 125

0,002

От -0,14 до +0,14

±1,0

±2,0

±2,0

±4,0

От 125 до 150

0,002

От -0,14 до +0,14

±1,0

±2,0

±2,0

±4,0

От 150 до 175

0,002

От -0,14 до +0,14

±2,0

±4,0

±3,0

±6,0

Лист № 10 Всего листов 16

Модель

скобы

Диапазон измерений скоб, мм

Отсчетное устройство

Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм

Цена

деления,

мм

Диапазон

показаний,

мм

±30 делений от нулевого штриха

св. ±30 делений от нулевого штриха

Исп.1

Исп.2

Исп.1

Исп.2

СР

От 175 до 200

0,002

От -0,14 до +0,14

±2,0

±4,0

±3,0

±6,0

СРП

От 0 до 25

0,001

От -0,07 до +0,07

±0,7

±1,5

±1,4

±3,0

От 25 до 50

0,001

От -0,07 до +0,07

±0,7

±1,5

±1,4

±3,0

Таблица 3 - Метрологические характеристики скоб модели СЦ с шагом дискретности

отсчетного устройства 0,01; 0,001 мм

Диапазон измерений скоб, мм

Отсчетное устройство

Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства, мкм

Шаг

дискретности,

мм

Диапазон измерений, мм, не менее

на любом участке 3 мм

Исп.1

Исп.2

От 0 до 25

0,01

От 0 до 3

±10

±20

От 0 до 50

0,01

От 0 до 3

±10

±20

От 25 до 50

0,01

От 0 до 3

±10

±20

От 50 до 75

0,01

От 0 до 3

±10

±20

От 50 до 100

0,01

От 0 до 3

±10

±20

От 75 до 100

0,01

От 0 до 3

±10

±20

От 100 до 125

0,01

От 0 до 3

±10

±20

От 100 до 150

0,01

От 0 до 3

±20

±30

От 100 до 200

0,01

От 0 до 3

±20

±30

От 125 до 150

0,01

От 0 до 3

±20

±30

От 150 до 175

0,01

От 0 до 3

±20

±30

От 150 до 200

0,01

От 0 до 3

±20

±30

От 175 до 200

0,01

От 0 до 3

±20

±30

От 200 до 225

0,01

От 0 до 3

±20

±30

От 225 до 250

0,01

От 0 до 3

±20

±30

От 250 до 275

0,01

От 0 до 3

±20

±30

От 275 до 300

0,01

От 0 до 3

±20

±30

От 200 до 300

0,01

От 0 до 3

±20

±30

От 300 до 400

0,01

От 0 до 3

±30

±50

От 400 до 500

0,01

От 0 до 3

±30

±50

От 500 до 600

0,01

От 0 до 3

±30

±50

От 600 до 700

0,01

От 0 до 5

±30

±50

От 700 до 850

0,01

От 0 до 5

±30

±50

От 850 до1000

0,01

От 0 до 5

±30

±50

От 0 до 25

0,001

От 0 до 3

±10

±15

Диапазон измерений скоб, мм

Отсчетное устройство

Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства, мкм

Шаг

дискретности,

мм

Диапазон измерений, мм, не менее

на любом участке 3 мм

Исп.1

Исп.2

От 0 до 50

0,001

От 0 до 3

±10

±15

Диапазон измерений скоб, мм

Отсчетное устройство

Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства, мкм

Шаг

дискретности,

мм

Диапазон измерений, мм, не менее

на любом участке 3 мм

Исп.1

Исп.2

От 25 до 50

0,001

От 0 до 3

±10

±15

От 50 до 75

0,001

От 0 до 3

±10

±15

От 50 до 100

0,001

От 0 до 3

±10

±15

От 75 до 100

0,001

От 0 до 3

±10

±15

От 100 до 125

0,001

От 0 до 3

±10

±15

От 100 до 150

0,001

От 0 до 3

±10

±15

От 100 до 200

0,001

От 0 до 3

±10

±15

От 125 до 150

0,001

От 0 до 3

±10

±15

От 150 до 175

0,001

От 0 до 3

±10

±15

От 150 до 200

0,001

От 0 до 3

±10

±15

От 175 до 200

0,001

От 0 до 3

±10

±15

От 200 до 225

0,001

От 0 до 3

±15

±25

От 225 до 250

0,001

От 0 до 3

±15

±25

От 250 до 275

0,001

От 0 до 3

±15

±25

От 275 до 300

0,001

От 0 до 3

±15

±25

От 200 до 300

0,001

От 0 до 3

±15

±25

От 300 до 400

0,001

От 0 до 3

±25

±40

От 400 до 500

0,001

От 0 до 3

±25

±40

От 500 до 600

0,001

От 0 до 3

±25

±40

От 600 до 700

0,001

От 0 до 5

±25

±40

От 700 до 850

0,001

От 0 до 5

±25

±40

От 850 до1000

0,001

От 0 до 5

±25

±40

L

Таблица

- Допуски плоскостности и параллельности, измерительное усилие скоб

Модель

скобы

Цена деления отсчетного устройства, мм

Верхний предел диапазона измерений скоб, мм

Допуск, мкм

Измерительное усилие скоб, Н

плоскостности

параллельности

СИ, СЦ

0,01

От 25 до 100 включ.

0,9

3,5

От 6 до10

Св. 100 до 200 включ.

6,0

Св. 200

1,2

-

От 8 до 12

0,001

От 25 до 100 включ.

0,3

0,9

От 6 до 10

Св.100

0,6

2,5

СР

0,001; 0,002

25

0,6

1,2

От 4 до 8

50

1,5

75

2,0

От 6 до 10

100

2,5

125

3,0

Модель

скобы

Цена деления отсчетного устройства, мм

Верхний предел диапазона измерений скоб, мм

Допуск, мкм

Измерительное усилие скоб, Н

плоскостности

пар аллельности

СР

0,001; 0,002

150

0,6

3,5

От 6 до 10

175

4,0

200

4,5

СРП

0,001

От 25 до 50

0,3

0,9

От 5 до 7

Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы

Таблица 5 - Размах показаний

Наименование характеристики

Значение

Размах показаний:

-    для скоб моделей СИ, СР, СРП, цены деления шкалы отсчетного устройства, не более

-    для скоб модели СЦ, шага дискретности цифрового отсчетного устройства, не более

1/3

1

Таблица 6 - Габаритные размеры и масса

Модель

скобы

Диапазон измерений скоб, мм

Габаритные размеры (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

От 0 до 25

260х50х140

1,0

От 0 до 50

290х50х140

1,0

От 25 до 50

290х50х140

1,0

От 50 до 75

310х50х170

1,1

От 50 до 100

340х50х170

1,2

От 75 до 100

340х50х170

1,2

От 100 до 125

360х50х210

1,4

От 100 до 150

390х50х210

1,5

От 100 до 200

440х50х210

1,7

От 125 до 150

390х50х210

1,5

От 150 до 175

410х50х210

1,6

СИ, СЦ

От 150 до 200

440х50х210

1,7

От 175 до 200

440х50х210

1,7

От 200 до 225

460х50х280

1,9

От 225 до 250

490х50х280

2,1

От 250 до 275

510х50х280

2,3

От 275 до 300

560х50х280

2,5

От 200 до 300

560х50х280

2,5

От 300 до 400

660х50х330

2,8

От 400 до 500

760х50х390

3,6

От 500 до 600

860х50х460

4,8

От 600 до 700

960х50х530

5,3

От 700 до 850

1110х50х630

10,0

От 850 до1000

1260х50х700

11,0

Модель

скобы

Диапазон измерений скоб, мм

Габаритные размеры (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

СР, СРП

От 0 до 25

200х30х80

0,9

От 25 до 50

230х30х100

1,3

От 50 до 75

250х30х110

1,6

От 75 до 100

280х30х140

2,1

От 100 до 125

300х30х160

2,6

От 125 до 150

330х30х180

3,6

От 150 до 175

350х30х210

4,4

От 175 до 200

380х30х260

5,1

Примечание: - Габаритные размеры и масса скоб моделей СИ, СЦ указаны без учета отсчетного устройства

Таблица 7 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

От +17 до +23 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом. Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Скоба

-

1 шт.

Отсчетное устройство (для скоб моделей СИ, СЦ)

-

1 шт.

Комплект переставных пяток (для скоб модели СИ, СЦ с верхним пределом диапазона измерений свыше 200 мм)

-

1 компл.

Футляр

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Порядок работы» паспорта скоб.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ТУ 26.51.66.140-014-04567838-2020 «Скобы с отсчетным устройством. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)

ИНН 7449131361

Адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1

Почтовый адрес: 454092, г. Челябинск-92, а/я 9477

Телефон (факс): +7 (351) 734-96-34

E-mail: fax@kalibr.info; Web- сайт: www.kalibr.info

Зарегистрировано поверок 48
Поверителей 2
Актуальность данных 06.11.2024
87602-22
Номер в ГРСИ РФ:
87602-22
Производитель / заявитель:
Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск
Год регистрации:
2022
Cрок действия реестра:
12.12.2027
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
