| Номер в госреестре | 87604-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения НКФ-110 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Корпус трансформатора напряжения снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения с зав №№ 3901, 3986, 3970, 3797, 3795, 3191, 3266, 3289, 3274, 3482, 3510, 3508, 3282, 3273, 3285, 3215, 3632, 3244, 3473, 3507, 3478, 3818, 3796, 3642, 3633, 3275, 3821, 3626, 3557, 3611, 3815, 3819, 3823, 3978, 3940, 3972, 3982, 3971, 3928, 2733, 3091, 3051, 2790, 2986, 2784, 3138, 3194, 3168, 2734, 3009, 3155, 3090, 3179, 3185, 3206, 3195, 3060, 3193, 3182, 2730, 3279, 3634, 3212, 3509, 3505, 3506, 3475, 3465, 3472.
Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

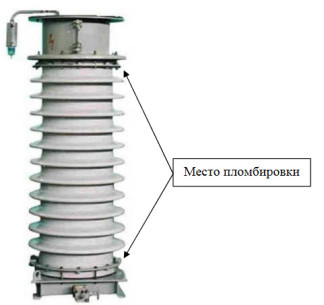

Рисунок 1 - Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики НКФ-110
| Наименование характеристики | Значение | ||
| Заводские номера | 3901, 3986, 3970, 3797, 3795, 3191, 3266, 3289, 3274, 3482, 3510, 3508, 3282, 3273, 3285, 3215, 3632, 3244,3473, 3507,3478, 3818, 3796, 3642, 3633, 3275, 3821, 3626, 3557, 3611, 3815, 3819, 3823, 3978, 3940, 3972, 3982, 3971, 3928, 2733, 3091, 3051, 2790, 2986, 2784, 3138, 3194, 3168, 2734, 3009, 3155, 3090, 3179, 3185, 3206, 3195, 3060, 3193, 3182, 2730, 3279, 3634, 3212, 3509, 3505, 3506, 3475, 3465, 3472. | ||
| Номинальное напряжение первичной обмотки, В | 110000/V3 | ||
| Номинальное напряжение вторичной обмотки: - основной, В - дополнительной, В | 100/V3 100 | ||
| Номинальная частота, Г ц | 50 | ||
| Класс точности основной вторичной обмотки | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 |
| Предельная мощность: - максимальная, ВА - дополнительной обмотки, ВА | 2500 1200 | ||
Таблица 2 - Основные технические характеристики НКФ-110
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-110 | 69 шт. |
| Трансформатор напряжения НКФ-110. Паспорт | - | 69 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки.
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13 Телефон: +38 (061) 220-63-00 Web-сайт: www.zva.zp.ua E-mail: office@zva.zp.ua
| Зарегистрировано поверок | 69 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
