| Номер в госреестре | 87612-22 |
| Наименование СИ | Счетчики газа ротационные |
| Обозначение типа СИ | ВЕКСКАЙ |
| Изготовитель | Общество с ограниченной ответственностью "НПП СКАЙМЕТР" (ООО "НПП СКАЙМЕТР"), г. Ростов-на-Дону |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ротационные ВЕКСКАЙ (далее - счетчик) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, редуктора и счетного механизма.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16; G25; G40; G65; G100; G160; G250; G400, G650, G1000.
В зависимости от конструктивных различий корпуса, роторов, счетного механизма и других элементов счетчики выпускаются в стандартном конструктивном исполнении и исполнении У. Счетный механизм счетчиков может быть выполнен с одним или двумя рядами цифровых роликов.
На корпусе счетчика расположены два отверстия с резьбой, в которые могут быть установлены защитные гильзы датчиков температуры, а также два отверстия с резьбой для отбора давления. При отсутствии защитных гильз датчиков температуры и штуцеров для отбора давления отверстия закрыты резьбовыми заглушками.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях: Основное, Спец., Спец.1.
Счетчики могут комплектоваться низкочастотным, высокочастотным, среднечастотным импульсным выходом для дистанционной передачи данных.
Структура условного обозначения счётчиков:
ВЕКСКАЙ G[1] ДУ[2] [3] [4], где:
[1] - типоразмер: 16, 25, 40, 65, 100, 160, 250, 400, 650, 1000;
[2] - диаметр условного прохода: 50, 80, 100, 150, 200;
[3] - конструктивное исполнение: У, при стандартном исполнении обозначение отсутствует;
[4] - исполнение в зависимости от метрологических характеристик: Спец., Спец.1, при основном исполнении обозначение отсутствует.
Пример условного обозначения счетчика типоразмера G65, с условным проходом ДУ50, конструктивное исполнение У, исполнения Спец.: ВЕКСКАИ G65 ДУ50 У Спец.
Общий вид основных исполнений счетчика представлен на рисунке 1.
Для защиты от несанкционированного доступа осуществляют пломбирование винтов крепления счетного механизма, корпуса редуктора, передней крышки с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Место подключения датчика импульсов защищают с помощью проволоки и свинцовой (пластмассовой) пломбы поставщика газа или изготовителя.

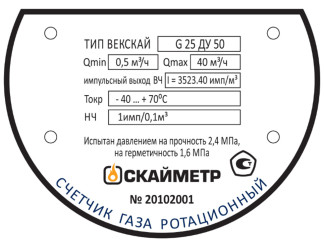

Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.
Таблица 1 - Метрологические характеристики
| Типоразмер | Номинальный диаметр DN, мм | Минимальный объемный расход Qmin, м3/ч | Максимальный объемный расход Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | Порог чувствительности, м3/ч |
| G16 | 50 | 0,5 | 25 | 1:50 | 0,03 |
| G25 | 50 | 0,5 | 40 | 1:80 | 0,03 |
| 1 | 40 | 1:40 | 0,03 | ||
| G40 | 50 | 0,5 | 65 | 1:130 | 0,03 |
| G65 | 50 | 0,5 | 100 | 1:200 | 0,03 |
| 1,3 | 100 | 1:77 | 0,03 | ||
| G100 | 80 | 0,65 | 160 | 1:250 | 0,05 |
| 2 | 100 | 1:50 | 0,05 | ||
| G160-1 | 80 | 1,6 | 250 | 1:160 | 0,1 |
| G160-2 | 100 | 1,6 | 250 | 1:160 | 0,1 |
| G250 | 100 | 2,0 | 400 | 1:200 | 0,2 |
| G400-1 | 100 | 3,2 | 650 | 1:200 | 0,4 |
| G400-2 | 150 | 6,5 | 650 | 1:100 | 0,4 |
| G650 | 150 | 10,0 | 1000 | 1:100 | 0,65 |
| G1000 | 200 | 16,0 | 1600 | 1:100 | 1,0 |
Таблица 2 - Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема, % |
| Основное | от Qmin до 0,1'Qmax | ±2,0 |
| от 0,1'Qmax до Qmax вклЮЧ. | ±1,0 | |
| Спец. | от Qmin до 0,05'Qmax | ±2,0 |
| от 0,05'Qmax до Qmax вклЮЧ. | ±1,0 | |
| Спец.1 | от Qmin до Qmax вклЮЧ. | ±0,9 |
| Наименование характеристики | Значение | |||||||||
| Типоразмер | G16 | G25 | G40 | G65 | G100 | G160-1/ G160-2 | G250 | G400-1/ G400-2 | G650 | G1000 |
| Емкость счетного механизма, м | 106 | 106 | 106 | 106 | 107 | 107 | 107 | 107 | 107 | 107 |
| Объем измерительной камеры, 3 дм | 0,21 | 0,283 | 0,566 | 0,708 | 1,05 | 2,78 | 4,2 | 5,66/ 10,5 | 15,7 | 19,7 |
| Коэффициент передачи импульсов, импульс/м3 | 10 | 10 | 10 | 10 | 1 | 1 | 1 | 1 | 1 | 0,1 |
| Перепад давления при Qmax, Па | 55 | 80 | 230 | 420 | 420 | 500/ 390 | 500 | 700/ 430 | 470 | 650 |
| Цена деления ролика 3 младшего разряда, м | 0,002 | 0,02 | ||||||||
| Рабочее давление измеряемой среды, МПа, не более | 1,6 | |||||||||
| Диапазон температуры измеряемой среды, °С | от -30 до +70 | |||||||||
| Диапазон температуры окружающей среды, °С | от -40 до +70 | |||||||||
| Относительная влажность воздуха, % | до 100 | |||||||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 150 171 315 | 150 171 370 | 180 171 357 | 180 171 411 | 180 171 486 | 240 241 485 | 240 241 598 | 240/460 241/450 720/688 | 460 450 826 | 460 600 932 |
| Масса, кг, не более | 4,5 | 9,2 | 10,0 | 13,6 | 17 | 28 | 38,5 | 48,5/ 102 | 125 | 145 |
| Средний срок службы, лет | 12 | |||||||||
| Средняя наработка на отказ, ч | 10000 | |||||||||
наносится на циферблат механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа ротационный ВЕКСКАИ | ВЕКСКАИ | 1 |
| Датчик импульсов | - | 1 |
| Руководство по эксплуатации* | 333.1625461016.001 РЭ | |
| Паспорт* | 333.1625461016.001 ПС | 1 |
| Сетка коническая защитная** | - | 1 |
| Емкость с маслом | - | 2 |
| Шильдик «Направление потока газа»*** | - | 1 |
| * В бумажной и/или электронной форме. ** Поставляется для обеспечения сохранности счетчика при его запуске на новом объекте эксплуатации. *** При заказе исполнения с двумя рядами роликов. | ||
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
333.1625461016.001 ТУ «Счетчики газа ротационные ВЕКСКАЙ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие СКАЙМЕТР» (ООО «НПП СКАЙМЕТР»)
ИНН 6162073370
