| Номер в госреестре | 87614-22 |
| Наименование СИ | Корректоры объема газа |
| Обозначение типа СИ | ТК220 |
| Изготовитель | Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Корректоры объема газа ТК220 (далее - корректор) предназначены для измерения температуры, количества импульсов от счетчиков газа и приведения объема газа к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Принцип действия корректора основан на измерении количества импульсов от счетчиков с помощью датчика импульсов и вычислении объема газа, приведенного к стандартным условиям, с учетом измеренной температуры с помощью термопреобразователя сопротивления 500П (Pt500) и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Условно-постоянные величины вводятся с помощью клавиатуры на лицевой панели корректора или компьютера.
Корректор состоит из пластмассового корпуса с 12-разрядным жидкокристаллическим дисплеем с дополнительными символами и двухкнопочной клавиатуры, термопреобразователя сопротивления 500П (Pt500). Внутри корпуса расположена электронная плата CPU с клеммами и батарея питания.

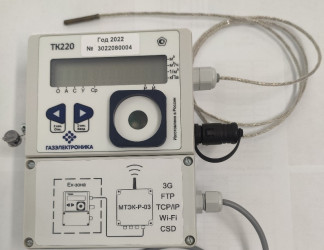

Общий вид корректора представлен на рисунке 1.
Заводской номер в виде арабских цифр наносится на лицевую сторону корректора в виде наклейки или методом термопечати (лазерной гравировки). Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбировку от несанкционированного доступа осуществляют путем пломбирования кнопки поверителя, расположенной внутри корпуса и защищенной винтом, с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.
Программное обеспечение (далее - ПО) корректора встроенное и разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТК220 V1.XX* |
| Номер версии | 1.ХХ* |
| Цифровой идентификатор ПО | 24075** |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
| * Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** Контрольная сумма для метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры рабочей среды, °С | от -30 до +60 |
| Пределы допускаемой относительной погрешности измерения температуры, % | ±0,1 |
| Пределы допускаемой относительной погрешности вычисления объема, приведенного к стандартным условиям, с учетом погрешности измерения температуры, % | ±0,2 |
| Наименование характеристики | Значение |
| Интерфейсы связи | Оптический, RS-232, RS-485 |
| Частота входного сигнала, не более, Г ц | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +60 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Напряжение питания постоянного тока, В | |
| - встроенный источник (литиевая батарея) | 3,6 |
| - внешний источник | от 6 до 10 |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 | Г руппа N2 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb |
| Габаритные размеры, мм, не более: | |
| - длина | 155 |
| - ширина | 160 |
| - высота | 58 |
| Масса, кг, не более | 0,6 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
наносится в правом верхнем углу лицевой части корпуса методом печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Корректор объема газа ТК220 | ТК220 | 1 |
| Руководство по эксплуатации* | УРГП.407229.006 РЭ | 1 |
| Паспорт* | УРГП. 407229.006 ПС | 1 |
| Комплект монтажных частей** | КМЧ | |
| * В бумажной и/или электронной форме. ** Поставляется по заказу |
приведены в пункте 6 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;
УРГП. 407229.006 ТУ «Корректоры объема газа ТК220. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Г азэлектроника»
(ООО «Г азэлектроника»)
ИНН 5243041600
| Зарегистрировано поверок | 1014 |
| Поверителей | 5 |
| Актуальность данных | 06.12.2024 |
