| Номер в госреестре | 87616-22 |
| Наименование СИ | Трансформаторы напряжения наружной установки |
| Обозначение типа СИ | ЗНОЛ-НТЗ-35-IV |
| Изготовитель | Общество с ограниченной ответственностью "Невский Трансформаторный Завод "Волхов" (ООО "НТЗ "Волхов"), Новгородская обл., г. Великий Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения наружной установки ЗНОЛ-НТЗ-35-IV (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ) и являются комплектующими изделиями.
Трансформаторы напряжения наружной установки ЗНОЛ-НТЗ-35-IV - заземляемые, однофазные, электромагнитные, с литой изоляцией.
Трансформаторы выполнены в виде опорной конструкции и состоят из магнитопроводов и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы, обеспечивающего основную изоляцию и защиту обмоток от климатических и механических воздействий.
Трансформаторы изготавливаются с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96.
Удельная длина пути утечки внешней изоляции трансформаторов при эксплуатации соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.
Высоковольтный вывод «А» первичной обмотки расположен на верхней части корпуса трансформатора и выполнен в виде контакта под болт М10.
Заземляемый вывод «Х» первичной обмотки и выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
Маркировка первичных и вторичных обмоток трансформаторов выполнена методом литья на корпусе трансформаторов.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании трансформаторов и образующих установочную раму.
На установочной раме трансформаторов расположен болт заземления М12.
Трансформаторы выпускаются в ряде исполнений, отличающихся напряжением первичной и вторичных обмоток, числом вторичных обмоток.
Исполнения трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
На трансформаторах имеется табличка технических данных, которая размещается на боковой панели трансформаторов.

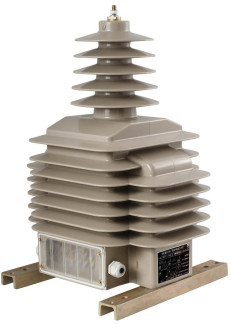

Общий вид трансформаторов, обозначение места нанесения заводских номеров, знака утверждения типа, места пломбировки от несанкционированного доступа, представлены на рисунке 2.
Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Знак поверки наносится в паспорт.
Место нанесения заводских номеров - на табличке технических данных; способ нанесения - трафаретная печать или лазерная гравировка; формат - цифровой код, состоящий из арабских цифр.
Рабочее положение трансформаторов в пространстве - вертикальное, выводом первичной обмотки вверх.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
З_- 35 - IV - Х - Х:Х:Х:Х - Х/Х/Х-Х/Х/Х Х 1 (Х)
З Н О Л - Н
Дополнительная информация Категория размещения по ГОСТ 15150-69
Климатическое исполнение по ГОСТ 15150-69 (УХЛ или Т)
Номинальная мощность вторичной обмотки (обмоток), В-А_
Класс точности вторичной обмотки (обмоток)_
Номинальное напряжение дополнительной вторичной обмотки, В
Номинальное напряжение второй основной вторичной обмотки, В
Номинальное напряжение первой основной вторичной обмотки, В
Номинальное напряжение первичной обмотки, В
«И», при необходимости исполнения с пониженной индукцией_
Степень загрязнения по ГОСТ 9920-89
Класс напряжения, кВ
Зарегистрированный товарный знак изготовителя
С литой изоляцией
Однофазный
Трансформатор напряжения
Заземляемый
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Класс напряжения, кВ | 24 | 27 | 35 | 27 |
| Наибольшее рабочее напряжение, кВ | 26,5 | 30 | 40,5 | 40,5 |
| Номинальное напряжение первичной обмотки, кВ | 24/V3 | 27/V3; 27,5/V3 | 35/V3 | 27,5 |
| Номинальное напряжение основной вторичной обмотки, В | от 100/V3 до 220 ^ | 100 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | от 100/3 до 220 ^ | 127 | ||
| Классы точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 | |||
| Номинальная мощность основной вторичной обмотки, В-А: - при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I - при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8 для нагрузки типа II | от 10 до 20 от 10 до 500 | |||
| Наименование характеристики | Значение |
| Класс точности дополнительной вторичной обмотки | 3,0; 3Р; 6Р |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 30; 50; 75; 100; 150; 200; 300 |
| Предельная мощность трансформатора вне класса точности, В-А, не более | 630 |
| Номинальная частота напряжения сети, Г ц | 50 или 60 2) |
| Примечания 1 - по ГОСТ 1983-2015; 2) - для поставок на экспорт | |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Схема и группа соединения обмоток | 1/1-0; 1/1/1-0-0; 1/1/1/1-0-0-0 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 430x400x632 |
| Масса, кг, не более | 79 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, диапазон рабочих температур от -60 до +40 °С 1), относительная влажность воздуха 100 % при +25 °С; или Т1, диапазон рабочих температур от -10 до +50 °С 1), относительная влажность воздуха 100 % при +35 °С |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4-105 |
| Примечание - 1) верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем составляет для исполнения УХЛ1: +70 °С, для исполнения Т1: +80 °С | |
Знак утверждения типа наносится
на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения наружной установки ЗНОЛ-НТЗ-35-IV | ТУ 3414-014-30425794-2015 | 1 шт. |
| Паспорт | 0.НТЗ.486.034 ПС | 1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.034 РЭ | 1 экз. 1) |
| Примечание - 1) - размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» в разделе «Руководства по эксплуатации» и предоставляется по запросу | ||
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 3414-014-30425794-2015 «Трансформаторы напряжения наружной установки ЗНОЛ-НТЗ-35-IV. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Невский Трансформаторный Завод «Волхов» (ООО «НТЗ «Волхов»)
ИНН 5321152861
