| Номер в госреестре | 87623-22 |
| Наименование СИ | Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР-65 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Тюменский судостроительный завод, г. Тюмень (изготовлены в 1960 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР - 65 предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Резервуары (танки) стальные вертикальные цилиндрические самоходного нефтеналивного судна ТР - 65, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, представляют собой стальные сосуды цилиндрической формы с коническим днищем (нижнем конусом) и конической крышей (верхним конусом).
Танки, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, состоят из четырех поясов. К внутренним деталям каждого танка относится лестница.
Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы центральным замерным устройством, имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водо-пенотушения и системы орошения.
Идентификация резервуаров (танков) стальных вертикальных цилиндрических самоходного нефтеналивного судна ТР - 65 осуществляется по заводским номерам (по технологической схеме), нанесенным на верхнюю стенку резервуара методом окраса. Пломбирование не предусмотрено.

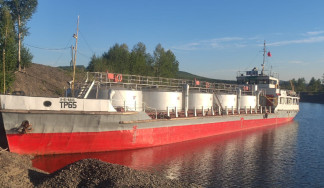

Общий вид самоходного нефтеналивного судна ТР - 65 представлен на рисунке 1. Схематичное расположение танков на палубе самоходного нефтеналивного судна ТР - 65 представлено на рисунках 2 и 3.
Рисунок 3 - Схематичное расположение танков на палубе самоходного нефтеналивного
судна ТР-65 (вид сверху)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Заводской номер (по технологической схеме) | 1 | 2 | 3 | 4 | 5 |
| Номинальная вместимость, м3 | 150 | 150 | 150 | 150 | 150 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Заводской номер (по технологической схеме) | 1 | 2 | 3 | 4 | 5 |
| Высота, мм | 5339 | 5339 | 5340 | 5362 | 5372 |
| Диаметр внешний, мм | 6397 | 6394 | 6408 | 6398 | 6400 |
| Средний срок службы, лет, не менее | 30 | ||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | ||||
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Несамоходное наливное судно | 5 6 1 Р Т | 1 шт. |
| Резервуары (танки) стальные вертикальные цилиндрические | зав. №№ 1, 2, 3, 4, 5 | 5 шт. |
| Паспорта на танки стальные прямоугольные | - | 5 экз. |
| Градуировочная таблица | - | 5 экз. |
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Тюменский судостроительный завод Адрес: г. Тюмень
