| Номер в госреестре | 87632-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | Мичуринское районное управление Акционерного общества "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 5 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-5 представляют собой горизонтальные стальные сосуды цилиндрической формы подземного исполнения со сферическими и коническими днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС-5 расположены на территории 771 км МНПП «Куйбышев - Брянск», земельный участок с кадастровым номером 48:13:1520201:643; 753 км МНПП «Куйбышев - Брянск», земельный участок с кадастровым номером 48:05:0890604:32; 757 км МНПП «Куйбышев - Брянск», земельный участок с кадастровым номером 48:05:0840201:21.
Заводские номера 23, 25, 26 резервуаров стальных горизонтальных цилиндрических РГС-5 нанесены печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Эскизы резервуаров стальных горизонтальных цилиндрических РГС-5 представлены на рисунках 1-2.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС-5 представлены на рисунках 3-5.
Нанесение знака поверки на средство измерений не предусмотрено.

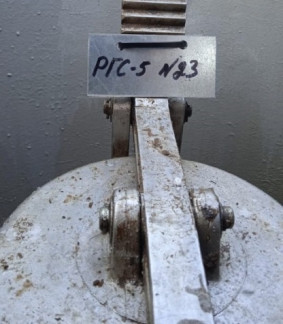

Рисунок 3 - Фотография горловины и заводского номера резервуара стального горизонтального
цилиндрического РГС-5, заводской номер 23
Рисунок 4 - Фотография горловины и заводского номера резервуара стального горизонтального
цилиндрического РГС-5, заводской номер 25
Рисунок 5 - Фотография горловины и заводского номера резервуара стального горизонтального
цилиндрического РГС-5, заводской номер 26
| Пломбирование резервуаров стальных горизонтальных предусмотрено. Технические характеристикиТаблица 1 - Метрологические характеристики | цилиндрических РГС-5 не |
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения | ±0,25 |
| вместимости (объемный метод), % | |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
| Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
приведены в пункте 4 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба» (МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113 Телефон/факс: +7 (47545) 5-35-45 Web-сайт: www.druzhba.transneft.ru E-mail: office@bm.transneft.ru
