| Номер в госреестре | 87633-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская область, г. Стрежевой |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Резервуар стальной горизонтальный цилиндрический РГС-10 представляет собой стальную горизонтальную цилиндрическую емкость с плоскими днищами. Расположение резервуара - подземное.
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенным в градуировочной таблице резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-10 (заводской номер 138) расположен в Томской области по адресу: ЦППН-7 СИКН № 571 ПСП «Медведево».
Эскиз общего вида резервуара стального горизонтального цилиндрического РГС-10 представлен на рисунке 1.
Общий вид горловины и замерного люка резервуара стального горизонтального цилиндрического РГС-10 приведен на рисунке 2.
L\ >
Рисунок 1 - Эскиз общего вида резервуара стального горизонтального цилиндрического
РГС-10

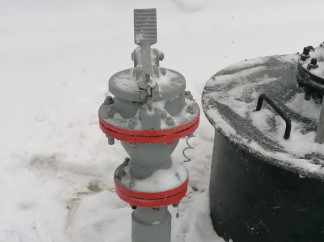

Рисунок 2 - Общий вид горловины и замерного люка резервуара стального горизонтального цилиндрического РГС-10
Пломбирование резервуара стального горизонтального цилиндрического РГС-10 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу. Заводской номер в виде цифрового обозначения, состоящего из трех арабских цифр, нанесен в паспорт на резервуар типографическим способом и на маркировочную табличку ударным способом.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности при измерении вместимости резервуара геометрическим методом с применением геодезического прибора - тахеометра электронного, % | ±0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +50 |
наносится на титульный лист паспорта резервуара печатным методом. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Коли чество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-10.Паспорт | - | 1 экз. |
приведены в паспорте (раздел 17 «Заметки по эксплуатации»).
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-10
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Томскнефть» Восточной нефтяной компании (АО «Томскнефть» ВНК)
ИНН: 7022000310
